20021221-00020C4LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 1.27mm 2 20pin 1A 250nm 金 黑色 贴片安装 15.69mm(长度)*5.3mm(高度)
供应商型号: F-20021221-00020C4LF
供应商: 海外现货
标准整包数: 500

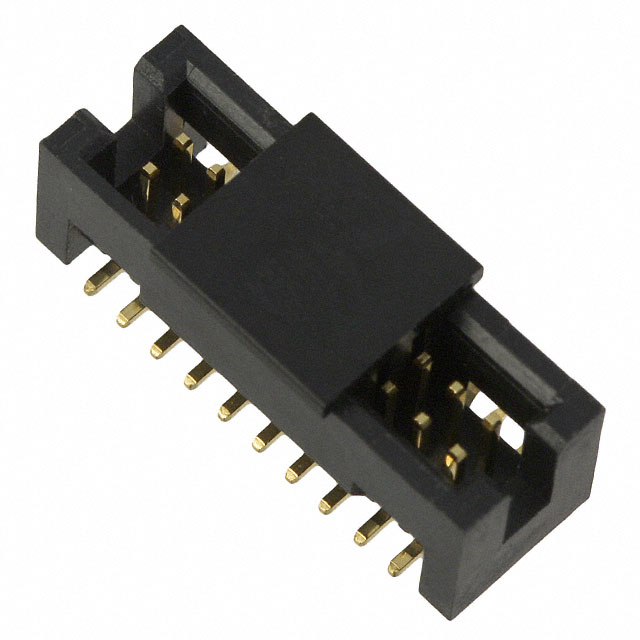

AMPHENOL 矩形连接器 - 针座 - 公插针 20021221-00020C4LF

20021221-00020C4LF概述

    MINITEK 127TM 电子元器件技术手册

    产品简介


    MINITEK 127TM 是一种专为模块化系统设计的高可靠性连接器,主要用于各种工业和消费电子产品。它具有多种类型的产品,包括直角和垂直插孔式以及表面贴装(SMT)型连接器。这些连接器适用于需要高效信号传输和紧凑设计的应用场景,广泛应用于汽车、电信基础设施、消费类电子和工业电子产品等领域。

    技术参数


    MINITEK 127TM 的技术规格如下:
    - 物理特性
    - 住房材料:耐高温黑色热塑性塑料
    - 阻燃等级:UL 94 V-0
    - 引脚材质:铜合金
    - 镀层:金过镍 1.0 微米(40 微英寸)
    - 电气性能
    - 持续电流额定值:1 安培
    - 绝缘电阻:最小 1x10^2 兆欧
    - 接触电阻:最大 30 毫欧
    - 介电耐压:500 伏
    - 电压额定值:125 伏
    - 机械性能
    - 插拔寿命:100 次
    - 操作温度范围
    - -40°C 至 +85°C
    - 包装
    - 标准:管装
    - 可选:带吸盘盖的管装,带吸盘盖的卷装(请检查带的可用性)

    产品特点和优势


    MINITEK 127TM 系列产品具有以下显著优势:
    - 高可靠性:通过 UL 94 V-0 阻燃认证,确保在极端环境下的稳定性。
    - 耐用性:插拔寿命高达 100 次,适用于频繁使用的场合。
    - 高接触性能:低接触电阻(30 毫欧),确保高效信号传输。
    - 紧凑设计:1.27 毫米 (.050") 的紧凑尺寸,适合空间受限的应用。
    - 环保兼容:符合欧盟 RoHS 标准,绿色环保。

    应用案例和使用建议


    MINITEK 127TM 系列连接器广泛应用于汽车电子、电信基础设施、消费电子和工业电子等领域。例如,在汽车电子中,它们可用于发动机控制单元(ECU)和传感器之间的信号传输;在消费电子中,它们可用于智能手机和平板电脑的电路板连接。
    使用建议:
    - 在焊接过程中,确保连接器能够承受峰值温度 260°C,以防止损坏。
    - 建议在安装时,确保 PCB 设计符合推荐的布局要求,以便实现最佳性能。

    兼容性和支持


    MINITEK 127TM 系列产品与大多数标准 PCB 板兼容。制造商提供了详细的技术资料和支持文档,如产品图纸、产品规范和包装规范。此外,还提供 RoHS 合规信息,以确保符合欧盟相关法规。

    常见问题与解决方案


    问题1:如何正确安装 MINITEK 127TM 连接器?
    - 解决方案:请严格按照制造商提供的 PCB 布局指南进行安装,以确保正确的对齐和插入力。
    问题2:如何检查连接器的接触性能?
    - 解决方案:使用万用表测量接触电阻,确保其低于 30 毫欧。

    总结和推荐


    MINITEK 127TM 连接器系列以其高可靠性、耐用性和紧凑设计在市场上具有较强的竞争力。无论是用于汽车电子还是消费电子产品,该系列产品都能提供可靠的信号传输解决方案。总体而言,我强烈推荐使用 MINITEK 127TM 连接器,因为它不仅性能卓越,而且具有广泛的适用性和良好的客户支持。

20021221-00020C4LF参数

参数
排数 2
触头镀层厚度 - 配接 250nm
间距-配接 1.27mm
颜色 黑色
防护等级 -
额定电流 1A
类型 Header,Push-Pull
触头镀层 - 配接
针脚数 20pin
长*宽*高 15.69mm(长度)*5.3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

20021221-00020C4LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021221-00020C4LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 20021221-00020C4LF 20021221-00020C4LF数据手册

20021221-00020C4LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
