20021111-00010T1LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 1.27mm 2 10pin 1A 金 黑色 通孔安装
供应商型号: N-20021111-00010T1LF
供应商: 云汉优选
标准整包数: 1

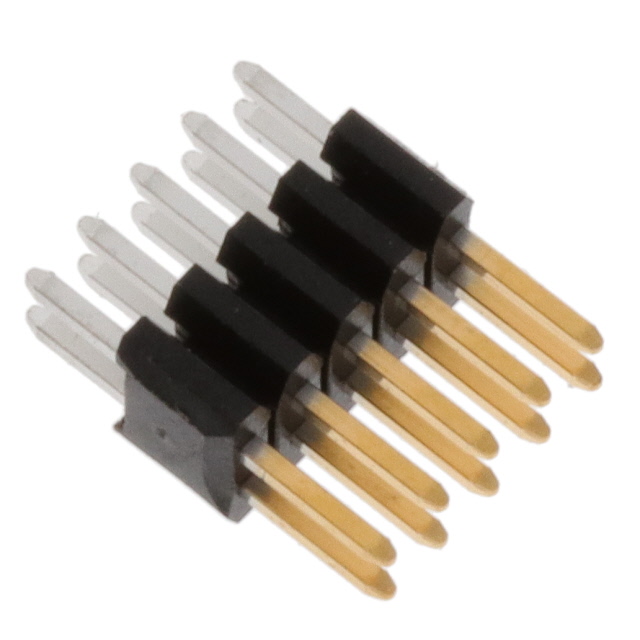

AMPHENOL 矩形连接器 - 针座 - 公插针 20021111-00010T1LF

20021111-00010T1LF概述


    产品简介


    Minitek 1.27MM Board to Board & Cable to Board Connector
    Minitek 1.27MM Board to Board & Cable to Board Connector 是一款专为板到板及线缆到板连接设计的电子元件。这些连接器适用于多种高要求的应用场景,例如电信设备、计算机系统和工业自动化。Minitek 1.27MM 连接器提供可靠的电气连接,具有卓越的机械性能和环境耐受性。

    技术参数


    以下是 Minitek 1.27MM 连接器的关键技术规格和性能参数:
    - 额定电压: 最大 125 V AC
    - 额定电流: 每个触点最大 1 A
    - 工作温度范围: -40℃ 至 +105℃(包含由电流应用引起的温升)
    - 接触电阻: 初始最大 30 mΩ,测试后最大 50 mΩ
    - 绝缘电阻: 最小 100 MΩ @ 500 V DC, 2 分钟
    - 介电强度: 无击穿 @ 500 V RMS
    - 耐用性: 100 次插拔循环
    - 插拔力: 插入最大 220 g,拔出最小 20 g
    - 接触保持力: 阳接触最小 300 g,阴接触最小 150 g
    - 环境适应性:
    - 热冲击: -55℃ 至 +125℃, 5 周期
    - 湿度: 稳态 90%-95%, 40℃, 96 小时
    - 干热: 105 ± 2℃, 168 小时
    - 冷冻: -25 ± 3℃, 48 小时
    - 可焊性: 浸焊区域覆盖率大于 95%

    产品特点和优势


    Minitek 1.27MM 连接器的主要特点如下:
    - 高可靠性: 经过严格的测试验证,确保在极端条件下的稳定性和可靠性。
    - 优良的电气性能: 接触电阻低,保证信号传输的完整性。
    - 坚固耐用: 具有很高的耐用性,适合频繁插拔的场合。
    - 广泛的温度适应性: 能够在 -40℃ 至 +105℃ 的宽温度范围内正常工作。
    - 环保材料: 采用UL-94 V-0 级阻燃材料,确保防火安全。
    这些特点使 Minitek 1.27MM 成为众多高端应用的理想选择,尤其是在需要高度可靠连接的场合。

    应用案例和使用建议


    应用场景分析
    Minitek 1.27MM 连接器广泛应用于各种高可靠性要求的电子设备中。例如,在电信基站中用于内部电路板之间的连接;在工业自动化设备中作为控制系统的接口。其优越的耐久性和环境适应性使其成为严苛环境中不可或缺的一部分。
    使用建议
    为了最大化 Minitek 1.27MM 连接器的性能,建议:
    1. 正确安装: 确保连接器正确安装,避免因安装不当导致接触不良。
    2. 定期检查: 定期检查连接器的工作状态,及时发现并处理可能存在的问题。
    3. 注意环境条件: 确保连接器的工作环境符合规定的温度和湿度范围,以延长其使用寿命。
    4. 合理布线: 在电缆连接器的应用中,应合理规划布线路径,减少电磁干扰对信号传输的影响。

    兼容性和支持


    Minitek 1.27MM 连接器与一系列相关标准兼容,如 UL-94、MIL-STD-202 和 EIA-364 等。厂商提供详细的技术支持和维护服务,包括但不限于产品质量保证、技术支持热线和售后服务。对于复杂应用需求,厂商还提供定制化解决方案。

    常见问题与解决方案


    1. 接触不良
    - 原因: 连接器未正确插入或者受到外部应力。
    - 解决方法: 检查连接器的插入位置是否正确,必要时重新插拔连接器。

    2. 接触电阻过高
    - 原因: 连接器触点表面污染或者氧化。
    - 解决方法: 清理触点表面,必要时进行重镀处理。

    3. 机械损坏
    - 原因: 频繁插拔导致机械疲劳。
    - 解决方法: 减少插拔次数,适当增加连接器的更换频率。

    总结和推荐


    综上所述,Minitek 1.27MM 连接器凭借其出色的电气性能、高可靠性和广泛适用性,是电子设备中极为重要的连接组件。它在各类高要求应用中表现出色,能够满足严苛的工作环境需求。强烈推荐在高可靠性和高性能要求的应用中选用 Minitek 1.27MM 连接器。

20021111-00010T1LF参数

参数
排数 2
防护等级 -
间距-配接 1.27mm
颜色 黑色
触头镀层 - 配接
针脚数 10pin
类型 Header,Push-Pull
额定电流 1A
触头镀层厚度 - 配接 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

20021111-00010T1LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021111-00010T1LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 20021111-00010T1LF 20021111-00010T1LF数据手册

20021111-00010T1LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
