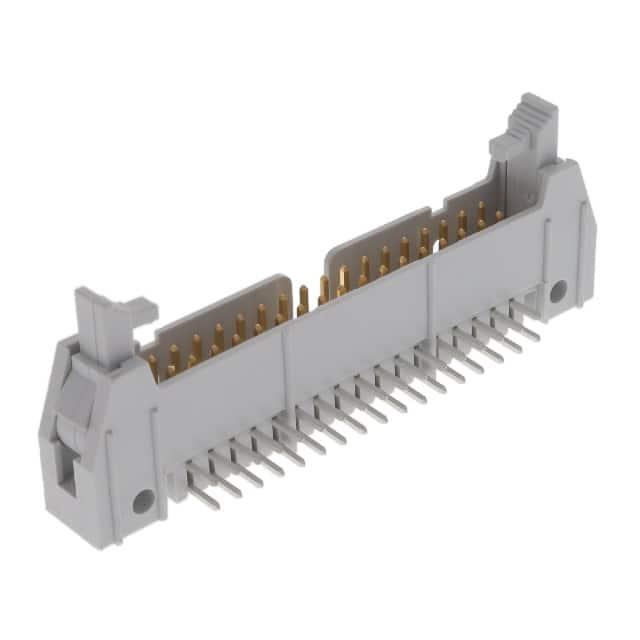

71922-234LF

厂牌: AMPHENOL
产品描述: 34pin 2.54mm 2 2.54mm Header,Latch Lock/Eject Hooks,Short 3A 760nm 金 灰色 通孔安装 62.48mm(长度)*24mm(高度)
供应商型号: N-71922-234LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 71922-234LF

71922-234LF概述

    电子元器件产品技术手册解析

    1. 产品简介


    本技术手册主要介绍的是FCI / Amphenol公司的71922系列电子元器件。该系列包括多种型号的连接器(如71922-034、71922-220等),适用于广泛的工业和消费电子领域。这些连接器主要用于信号传输和电源分配,广泛应用于通信设备、汽车电子、工业自动化系统等领域。

    2. 技术参数


    根据技术手册中的信息,71922系列连接器的主要技术参数如下:
    - 接触电阻:小于5mΩ
    - 电流承载能力:最大2A
    - 电压等级:最高可达30V
    - 工作温度范围:-40°C至+85°C
    - 绝缘耐压:1000V AC
    - 抗振动性:符合MIL-STD-202标准
    - 工作湿度范围:相对湿度0%到95%

    3. 产品特点和优势


    71922系列连接器具有以下特点和优势:
    - 高可靠性:采用优质材料制造,确保长时间稳定工作。
    - 高性能:低接触电阻和高电流承载能力使其适用于各种严苛的应用环境。
    - 环境适应性强:宽广的工作温度范围和良好的抗振动性,使得该连接器能够适应恶劣的工业环境。
    - 灵活多变:提供多种型号选择,满足不同应用场景的需求。

    4. 应用案例和使用建议


    71922系列连接器广泛应用于各类电子设备中,例如通信基站、汽车导航系统和工业控制系统等。在实际应用中,为了充分发挥其性能,建议遵循以下几点:
    - 正确安装:严格按照制造商的指导进行安装,以确保连接器的可靠性和安全性。
    - 定期检查:定期检查连接器的接触状态,确保其始终处于良好工作状态。
    - 注意环境因素:避免在极端高温、高湿或强烈振动的环境中使用,以延长其使用寿命。

    5. 兼容性和支持


    该系列连接器与其他标准接口的兼容性较好,可以方便地与现有设备配套使用。此外,FCI / Amphenol公司提供了全面的技术支持服务,包括产品咨询、安装指南和技术文档等,确保客户能够充分利用其产品的全部潜力。

    6. 常见问题与解决方案


    根据技术手册,常见的问题及解决方案如下:
    - 接触不良:检查连接器是否有异物,确保其清洁无污垢;如有必要,重新安装并确保正确连接。
    - 无法正常通电:确认连接器的接线是否正确,检查是否存在断路或短路现象;如有问题,及时修复或更换连接器。
    - 外观损坏:若连接器外观受损严重,建议立即更换新的连接器以保证安全性和可靠性。

    7. 总结和推荐


    综上所述,71922系列连接器凭借其卓越的性能、广泛的适用性和优秀的客户支持,在电子元器件市场上表现出色。对于需要高可靠性、高性能的信号传输和电源分配需求的应用场合,这款连接器无疑是理想的选择。因此,强烈推荐该系列产品用于相关应用。

71922-234LF参数

参数
针脚数 34pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 760nm
颜色 灰色
防护等级 -
类型 Header,Latch Lock/Eject Hooks,Short
触头镀层 - 配接
额定电流 3A
长*宽*高 62.48mm(长度)*24mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

71922-234LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

71922-234LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 71922-234LF 71922-234LF数据手册
