20021111-00010T8LF

厂牌: AMPHENOL
产品描述: 10pin 1.27mm 2 1.27mm Header,Push-Pull 1A 760nm 金 黑色 通孔安装 6.35mm(长度)
供应商型号: Q-20021111-00010T8LF
供应商: 期货订购
标准整包数: 2418

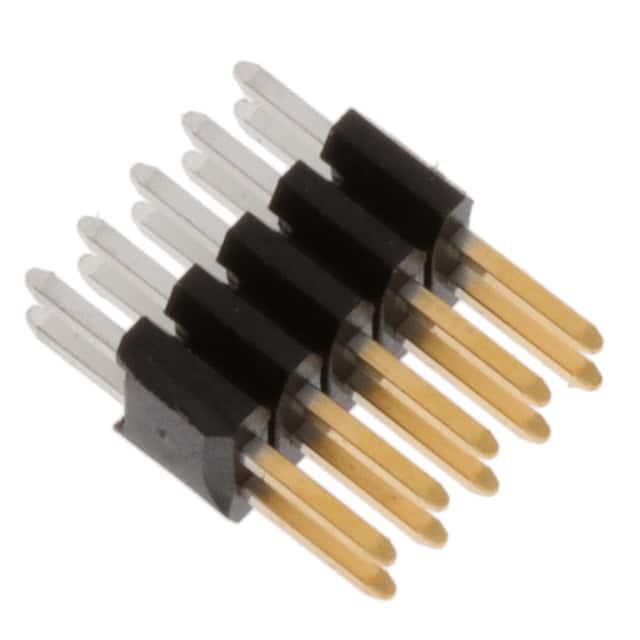

AMPHENOL 矩形连接器 - 针座 - 公插针 20021111-00010T8LF

20021111-00010T8LF概述

    # Minitek 1.27MM Board to Board & Cable to Board Connector 技术手册解析

    产品简介


    基本介绍
    Minitek 1.27MM Board to Board & Cable to Board Connector(以下简称“Minitek连接器”)是一种专为板对板及电缆对板连接设计的高性能电子元件。该连接器广泛应用于通信设备、消费电子、工业控制以及汽车电子等领域。其核心特点是1.27毫米的紧凑型间距设计,能够在有限的空间内实现高效的信号传输。
    主要功能
    - 板对板连接:用于两个印刷电路板之间的直接连接。
    - 电缆对板连接:将电缆端口与电路板连接起来,支持灵活布线和组装。
    - 高可靠性:通过严格的电气和机械测试,确保长期稳定运行。
    应用领域
    - 通信设备:路由器、交换机等。
    - 消费电子:智能手机、平板电脑等。
    - 工业控制:自动化设备、仪器仪表等。
    - 汽车电子:车载信息娱乐系统、导航设备等。

    技术参数


    | 参数类别 | 具体要求 |

    | 额定电压 (最大) | 125 V AC |
    | 额定电流 (最大) | 每接触点1A Max |
    | 操作温度范围 | -40°C 至 +105°C(含电流引起的温升) |
    | 插拔力 | 插入力≤2.2牛顿/针,拔出力≥0.2牛顿/针 |
    | 接触电阻 | 初始≤30毫欧姆,增加量≤20毫欧姆 |
    | 绝缘电阻 | ≥100兆欧姆(500V DC,2分钟) |
    | 耐压测试 | 500V RMS无击穿 |

    产品特点和优势


    独特功能
    1. 紧凑型设计:1.27毫米的间距使连接器适用于空间受限的应用场合。
    2. 高可靠性:经过严格的振动、冲击、高低温循环等环境测试,确保在恶劣条件下的稳定性。
    3. 多功能兼容性:既支持板对板连接又支持电缆对板连接,适用范围广。
    市场竞争力
    - 高耐用性:能够承受至少100次插拔循环,远超行业平均水平。
    - 环保材料:采用UL-94 V-0等级阻燃材料,符合国际环保标准。
    - 多样化配置:提供多种接触表面处理选项(如金锡合金、镀金等),以满足不同客户的需求。

    应用案例和使用建议


    典型应用场景
    1. 智能终端设备:例如智能手机和平板电脑中,Minitek连接器常用于主板与显示屏、摄像头模块之间的连接。
    2. 汽车电子系统:在汽车导航系统中,连接器用于连接主控单元与天线模块。
    使用建议
    - 在高湿度环境中使用时,建议结合防水设计,避免因湿气导致性能下降。
    - 若需长时间处于高温环境,应定期检查连接器外观是否有老化迹象,并及时更换。
    - 安装过程中尽量避免过度弯曲或拉扯电缆,以防损坏内部结构。

    兼容性和支持


    兼容性
    - Minitek连接器可与同类标准接口无缝对接,便于集成到现有系统中。
    - 支持主流印刷电路板厚度,适合大多数工业制造流程。
    厂商支持
    - FCI公司提供详尽的技术文档和支持服务,包括样品申请、定制开发和技术培训。
    - 提供长达5年的质保期,确保客户的长期利益。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查连接器是否正确安装,并确认接触表面清洁 |
    | 接触电阻超标 | 检查接触点是否有氧化现象,必要时重新焊接 |
    | 无法耐受振动 | 确认安装固定方式是否牢固,必要时增加防震措施 |

    总结和推荐


    产品评估
    Minitek 1.27MM Board to Board & Cable to Board Connector凭借其紧凑的设计、出色的性能以及广泛的应用领域,在行业内具有显著的竞争优势。它不仅满足了现代电子产品对小型化和高性能的要求,还具备良好的环境适应能力。
    推荐结论
    综上所述,Minitek连接器是一款值得信赖的产品,尤其适合对空间利用率和信号完整性要求较高的应用场景。无论是研发阶段还是批量生产,都建议优先考虑此款连接器。同时,FCI公司提供的完善技术支持也进一步增强了该产品的市场吸引力。因此,强烈推荐将其作为首选连接解决方案。

20021111-00010T8LF参数

参数
针脚数 10pin
间距-配接 1.27mm
排数 2
排距 1.27mm
触头镀层厚度 - 配接 760nm
额定电流 1A
颜色 黑色
类型 Header,Push-Pull
触头镀层 - 配接
防护等级 -
长*宽*高 6.35mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

20021111-00010T8LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021111-00010T8LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 20021111-00010T8LF 20021111-00010T8LF数据手册
