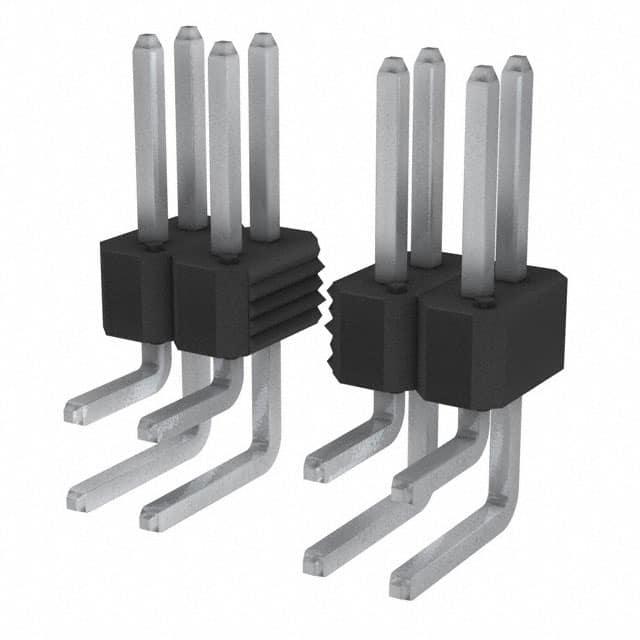

77317-403-12LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 12pin 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77317-403-12LF
供应商: 期货订购
标准整包数: 500
AMPHENOL 矩形连接器 - 针座 - 公插针 77317-403-12LF

77317-403-12LF概述

    Duplex Plated Bergstik® II Headers 技术手册概述

    1. 产品简介


    Duplex Plated Bergstik® II Headers 是一种用于电路板连接的高性能电子元器件。这类产品主要用于实现电路板之间的互连,可以应用于板到板、板到电缆、板到分立电线和板到柔性连接等多种场景。这种元器件特别适合在高可靠性要求的应用场合使用,如汽车、通信设备、工业自动化等领域。

    2. 技术参数


    - 绝缘电阻: 最小5000兆欧(500V直流)
    - 介电强度: 1500伏(直流,峰值或交流,60赫兹)
    - 电流额定值: 3安培
    - 操作温度范围: -65°C 至 +130°C
    - 机械负载: 单个引脚最小轴向负载为2磅(0.2英寸/分钟)
    - 热冲击: 温度范围为-55°C至+105°C(尼龙)或-65°C至+130°C(PCT, PPS&LCP)
    - 稳态湿度: 温度为+40°C,相对湿度为95%,持续96小时
    - 高温寿命测试: 在105°C(尼龙)或130°C(PCT, PPS&LCP)下持续315小时
    - 可焊性: 按照FCI BUS-19-002及MIL-STD-202, Method 208F标准

    3. 产品特点和优势


    - 双重镀层: 这种产品采用双重镀层工艺,提高了其耐腐蚀性和长期稳定性。
    - 兼容性强: 可以与FCI的Mini PV接头或其他0.025英寸针兼容的插座相配合。
    - 环境适应性强: 能够在极端温度和湿度条件下保持良好的性能。
    - 满足RoHS标准: 符合欧盟限制有害物质指令(Directive 2002/95/EC),适合环保应用。

    4. 应用案例和使用建议


    - 应用场景: 在汽车电子、通讯设备、医疗设备等需要高可靠性的场景中广泛使用。
    - 使用建议: 由于其广泛的温度适应范围,可在极端环境下使用;对于高温和低温条件下的应用,确保正确安装和适当的防护措施。

    5. 兼容性和支持


    - 兼容性: 该产品兼容FCI的Mini PV接头以及其他0.025英寸针兼容的插座。
    - 支持: 厂商提供了详细的测试报告和标准参考,用户可以通过授权分销商获得详细的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题: 焊接过程中出现焊接不良。
    - 解决方案: 确保使用符合标准的焊接材料和正确的焊接工艺。
    - 问题: 在高湿度环境中产品性能下降。
    - 解决方案: 使用适当的防潮措施并定期检查产品的性能。

    7. 总结和推荐


    Duplex Plated Bergstik® II Headers 具备出色的性能和广泛的温度适应能力,能够满足多种应用场景的需求。其坚固的设计和高品质材料保证了长期的稳定性和可靠性。对于那些寻求高性能连接器来提高系统可靠性的工程师来说,这款产品是一个非常不错的选择。我们强烈推荐将其用于对环境适应性和可靠性有高要求的应用项目中。

77317-403-12LF参数

参数
排数 2
触头镀层厚度 - 配接 2μm
颜色 黑色
针脚数 12pin
额定电流 3A
间距-配接 2.54mm
防护等级 -
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77317-403-12LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-403-12LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-403-12LF 77317-403-12LF数据手册
