10129381-920002BLF

厂牌: AMPHENOL
产品描述: Cuttable,Header,Push-Pull 2.54mm 2 20pin 3A 25nm 金 黑色 通孔安装
供应商型号: 649-1012938192002BLF
供应商: Mouser
标准整包数: 1

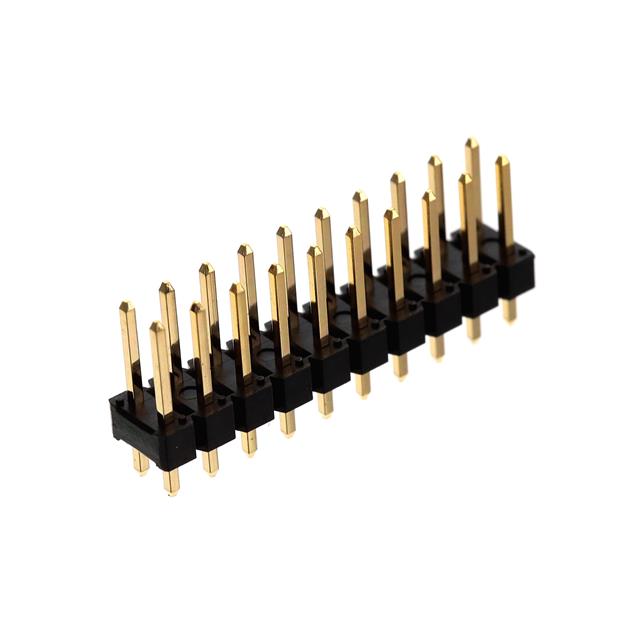

AMPHENOL 矩形连接器 - 针座 - 公插针 10129381-920002BLF

10129381-920002BLF概述

    EconoStik™ 2.54mm Headers:经济实用的2.54mm非屏蔽连接器

    1. 产品简介


    EconoStik™ 2.54mm Headers 是一款适用于广泛应用场景的2.54mm非屏蔽直插式连接器。提供单排和双排选择,终端类型包括垂直通孔、直角通孔及垂直贴片(SMT)。它广泛应用于消费电子、工业控制、测试设备、计量设备、销售点系统(POS)、机顶盒、监控设备及自动售货机等领域。这种连接器采用标准的0.64mm正方形设计,接触部分采用1μ英寸金镀层,并通过高耐温树脂制成。

    2. 技术参数


    - 材料
    - 接触基底金属:黄铜
    - 接触区域镀层:1μ英寸金镀层
    - 焊接区域镀层:1μ英寸金镀层
    - 外壳材料:高耐温热塑性塑料(UL94V-0),黑色
    - 电气性能
    - 绝缘电阻:最小1000MΩ
    - 低电平接触电阻:最大20mΩ
    - 耐电压:1500VAC
    - 电流承载能力:连续3A
    - 机械性能
    - 针脚与外壳之间的保持力:每针9N
    - 使用寿命:可承受50次插拔

    3. 产品特点和优势


    - 经济实惠:相比其他同类产品,EconoStik™ 2.54mm Headers提供极具竞争力的价格。
    - 多样化选择:用户可根据需求选择不同的排列方式和终端类型。
    - 灵活性高:可定制化的针脚长度和极化,使设计更加灵活多变。
    - 环境友好:符合RoHS标准且无铅,确保满足环保要求。
    - 可靠性强:经过严格的高低温循环测试和50次插拔寿命验证。

    4. 应用案例和使用建议


    EconoStik™ 2.54mm Headers广泛应用于各种消费电子产品中,包括工业控制面板、测试仪器、电表、POS机、机顶盒、监控摄像头以及自动售货机。具体使用建议如下:
    - 在设计时考虑针脚间距(2.54mm)和垂直/水平安装方式。
    - 根据实际应用需求选择合适的针脚数量和终端类型。
    - 确保良好的焊接质量和足够的接触压力以保证长期稳定运行。

    5. 兼容性和支持


    EconoStik™ 2.54mm Headers 与多种插头相兼容,适合大多数标准接线应用。Amphenol-CS公司为购买者提供详尽的技术文档、设计指南和支持服务。此外,该产品还获得了UL E66906和CSA LR46923认证。

    6. 常见问题与解决方案


    - Q: 插拔过程中接触不良怎么办?
    - A: 检查接触面是否干净,重新焊接或更换新的连接器。
    - Q: 连接器频繁损坏怎么办?
    - A: 检查安装工艺是否正确,确保插头和插座匹配良好;必要时调整连接器的针脚长度或极化方向。
    - Q: 使用环境温度过高导致失效怎么办?
    - A: 更换为更高耐温等级的产品;避免长时间暴露于高温环境中;采取散热措施降低工作温度。

    7. 总结和推荐


    总体而言,EconoStik™ 2.54mm Headers凭借其出色的性价比、广泛的适用范围及优良的性能表现,在众多同类产品中脱颖而出。我们强烈推荐该系列产品用于各类需要经济实惠且可靠连接解决方案的应用场合。

10129381-920002BLF参数

参数
排数 2
防护等级 -
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 25nm
间距-配接 2.54mm
针脚数 20pin
额定电流 3A
类型 Cuttable,Header,Push-Pull
安装方式 通孔安装
应用等级 医疗级,工业级,电信级,通用级
零件状态 在售
包装方式 散装

10129381-920002BLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

10129381-920002BLF数据手册
