95293-104B08LF

厂牌: AMPHENOL
产品描述: 8pin 2.54mm 1 Breakaway,Header,Push-Pull 3A 760nm 金 黑色 贴片安装
供应商型号: Q-95293-104B08LF
供应商: 期货订购
标准整包数: 696
AMPHENOL 矩形连接器 - 针座 - 公插针 95293-104B08LF

95293-104B08LF概述


    产品简介

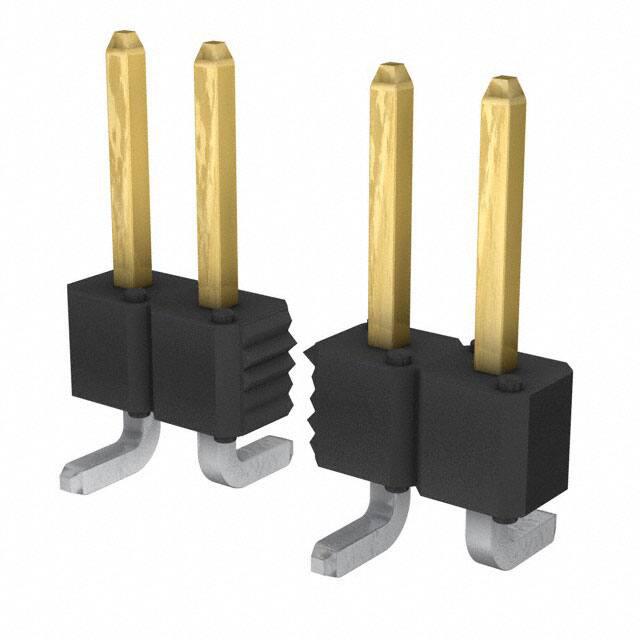

    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一款高性能的插头连接器,适用于多种互连需求。这种连接器支持板对板、板对线缆、板对离散线及板对柔性互连等多种配置,并可采用垂直一、二、三排或直角一、二排结构。这些特性使其广泛应用于计算机、通讯设备、工业自动化、汽车电子等多个领域。

    技术参数


    材料与工艺
    - 针:Phosphor Bronze Alloy UNS C51000 拉丝线,符合 ASTM B-159 标准。
    - 绝缘体:高温树脂,UL-94-V0 等级阻燃。
    - 表面处理:针脚尾部为60/40锡铅合金,厚度不小于100微英寸,或纯锡厚度100-150微英寸;接触区域镀金,厚度符合 MIL-G-45204 标准;其余部分镀镍,厚度50微英寸。
    电气特性
    - 绝缘电阻:不小于5,000兆欧,测试电压为500V DC,测试时间2分钟。
    - 耐压绝缘:无弧光、绝缘击穿或泄漏电流超过1毫安的情况发生,测试电压1500V(直流、峰值或交流,60Hz),测试时长60秒。
    - 电流负载能力:3安培。
    - 工作温度范围:-65°C 至 +130°C。
    机械特性
    - 轴向负荷:针脚能承受最小2.0磅的轴向负荷,在每分钟0.2英寸的速度下不会从绝缘体上脱落。
    环境条件
    - 冷热冲击:在-55°C 至 +105°C 或 -65°C 至 +130°C 范围内进行热冲击试验。
    - 恒湿环境:在+40°C 下进行95%相对湿度的恒湿试验,持续96小时。
    - 高温老化:在105°C 或 130°C 下进行315小时的高温老化测试。
    - 焊接耐受性:符合 MIL-STD-202, Method 208F 标准,蒸汽老化4小时。
    - 焊接热稳定性:符合 MIL-STD-202, Method 210B 标准。
    - 回流焊:峰值温度245±5°C(无铅峰值温度260±5°C),持续10秒。

    产品特点和优势


    1. 材料耐用性:使用磷青铜材料,具有良好的机械强度和抗腐蚀性。
    2. 高可靠性:通过了多项环境测试,确保在极端条件下仍能正常工作。
    3. 电气性能稳定:具有出色的绝缘电阻和耐压性能,确保信号传输质量。
    4. 温度适应性强:能够在广泛的温度范围内工作,适合各种恶劣环境。

    应用案例和使用建议


    应用案例
    - 计算机和通讯设备:用于主板和扩展卡之间的互连。
    - 工业自动化:在工厂自动化系统中用于设备间的连接。
    - 汽车电子:在汽车内部不同组件之间实现信号传输。
    使用建议
    - 在安装过程中确保正确接地,以避免电磁干扰。
    - 遵循制造商的焊接指南,以确保焊点的质量。
    - 定期检查连接器的完整性,尤其是暴露在恶劣环境中的情况下。

    兼容性和支持


    该产品可与 FCI 的 Mini PV® 端子或任何符合 0.025" 针标准的插座相兼容。FCI 提供全面的技术支持和售后服务,包括但不限于安装指导、故障排查和定期维护服务。客户可以通过官方渠道获取详细的技术文档和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器损坏 | 检查安装过程是否规范,确认是否有物理损伤。 |
    | 插入力过大 | 检查针脚与插座之间的接触是否良好,确认是否存在变形。 |
    | 绝缘电阻低 | 清理接触面,确保没有污染物,如尘埃或油污。 |

    总结和推荐


    总体而言,Duplex Plated Bergstik® II Headers 是一款高性能、高可靠性的电子连接器,适合在各种复杂环境下使用。其卓越的电气性能、机械强度和环境适应性使得它在市场上具备很强的竞争力。我们强烈推荐此款连接器用于需要高性能、高可靠性的应用场景。

95293-104B08LF参数

参数
针脚数 8pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
触头镀层厚度 - 配接 760nm
类型 Breakaway,Header,Push-Pull
额定电流 3A
触头镀层 - 配接
防护等级 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

95293-104B08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-104B08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-104B08LF 95293-104B08LF数据手册

95293-104B08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
