77311-401-13LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 13pin 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77311-401-13LF
供应商: 期货订购
标准整包数: 200

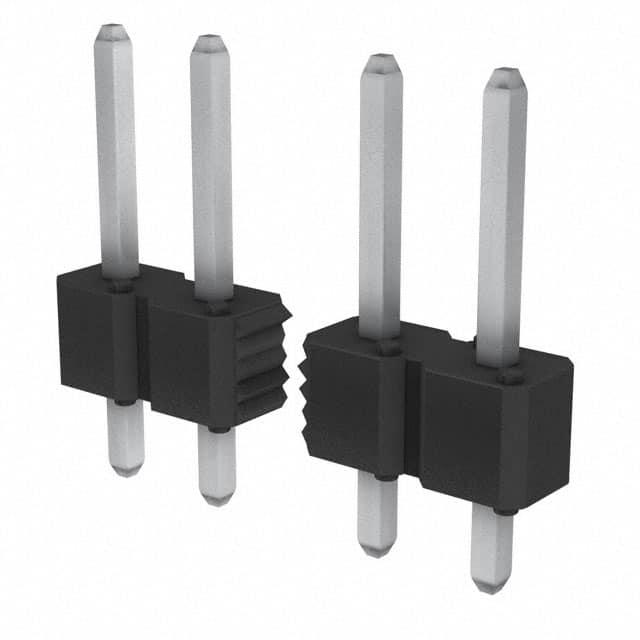

AMPHENOL 矩形连接器 - 针座 - 公插针 77311-401-13LF

77311-401-13LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一款高性能的连接器产品,主要用于电子电路板之间的连接。这类连接器可应用于多种场景,包括但不限于板到板、板到电缆、板到电线以及板到柔性线路板的互连。通过垂直或直角一排至三排的配置,此产品能够提供可靠且高效的互连解决方案,广泛适用于消费电子、通信设备、工业自动化和汽车电子等领域。

    技术参数


    | 参数 | 规格 |

    | 针材料 | 磷青铜(UNS C51000) |
    | 绝缘体 | 高温树脂,UL-94-V0等级 |
    | 插针直径 | 0.025英寸 |
    | 中心距 | 0.100英寸 |
    | 绝缘电阻 | 不小于5,000兆欧(测试电压:500V DC,时间:2分钟) |
    | 耐压 | 无电弧闪络、绝缘击穿或漏电流超过1毫安(测试电压:1500V,测试时间:60秒) |
    | 电流容量 | 3安培 |
    | 工作温度范围 | -65°C 至 +130°C |
    | 机械性能 | 每个插针能承受至少2.0磅的轴向负荷(速率:0.2英寸/分钟) |

    产品特点和优势


    - 可靠性高:磷青铜材料确保了长期使用的稳定性,减少了磨损和腐蚀的风险。
    - 广泛的适应性:不同中心距和排数配置满足多样化互连需求。
    - 环保设计:符合RoHS标准,是铅自由产品的选择,环保且安全。
    - 高温耐受性:能够在极端环境下工作,如-65°C至+130°C之间。

    应用案例和使用建议


    在多个应用场景中,Duplex Plated Bergstik® II Headers 显示出卓越的性能。例如,在一个车载音响系统中,这种连接器可用于音频信号传输。建议在使用时根据实际应用需求选择合适的型号和配置,以最大化产品性能。对于高温环境的应用,应特别注意产品的高温耐受性能,避免过热损坏。

    兼容性和支持


    此产品与 FCI 的 Mini PV™ 接线端子及其他0.025英寸插针兼容。供应商提供详尽的技术支持,包括产品的校准、检查条件、样本数量及描述、验收标准、认证测试和重新认证测试等。此外,供应商还提供了相关的实验室报告和支持数据,帮助用户更好地了解和使用产品。

    常见问题与解决方案


    1. 问题:插针容易脱落。
    解决方案:检查插针是否正确插入,并确认使用的安装工具是否合适。如有必要,可以重新安装插针。

    2. 问题:接触不良。
    解决方案:清洁接触面,并确保接触面积充足。如果问题依旧,可能需要更换连接器。

    总结和推荐


    Duplex Plated Bergstik® II Headers 在多个方面表现出色,其高可靠性、适应性和环保特性使其成为众多应用的理想选择。特别是在需要高稳定性和广泛温度范围的工作环境中,这款产品尤为适用。建议用户在选择电子连接器时优先考虑这一产品。

77311-401-13LF参数

参数
类型 Header,Push-Pull
间距-配接 2.54mm
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 2μm
排数 1
防护等级 -
针脚数 13pin
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77311-401-13LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-401-13LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-401-13LF 77311-401-13LF数据手册

77311-401-13LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
