77315-101-25LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 25pin 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77315-101-25LF
供应商: 期货订购
标准整包数: 100

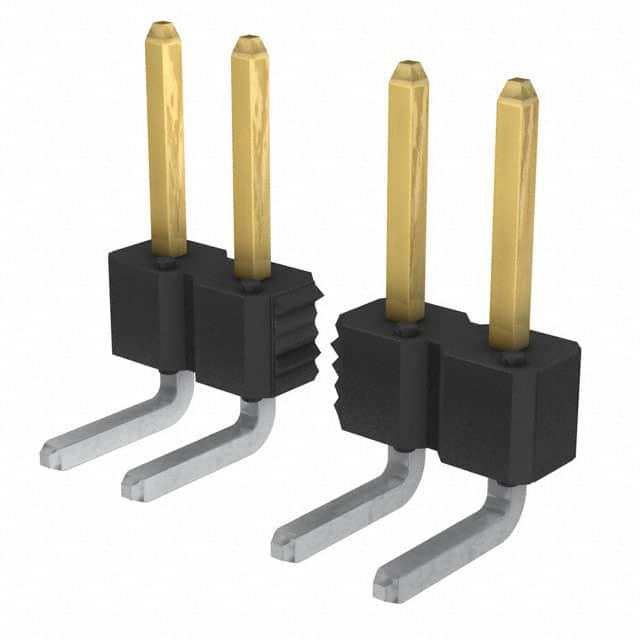

AMPHENOL 矩形连接器 - 针座 - 公插针 77315-101-25LF

77315-101-25LF概述


    产品简介


    产品名称:Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种多功能、高性能的连接器,广泛应用于板对板、板对线缆、板对离散线及板对柔性电路等多种互联场合。这些连接器具有高度可靠的设计,能够在各种复杂的应用环境中保持稳定运行。主要用途包括通信设备、工业自动化、计算机及消费电子等领域。

    技术参数


    - 电气特性
    - 绝缘电阻(Insulation Resistance): ≥5,000 兆欧姆
    - 耐压测试(Dielectric Withstanding Voltage): 1500V(DC、RMS 或 AC, 60Hz)
    - 额定电流(Current Rating): 3 安培
    - 工作温度范围(Operating Temperature Range): -65°C 至 +130°C
    - 机械特性
    - 插针抗拔力(Pin Retention Force): ≥2.0 磅
    - 环境条件
    - 温度冲击(Thermal Shock): -55°C 至 +105°C(尼龙),-65°C 至 +130°C(PCT、PPS&LCP)
    - 恒定湿度(Humidity, Steady State): 40°C,相对湿度 95%,持续 96 小时
    - 高温寿命(High Temperature Life): 105°C(尼龙),130°C(PCT、PPS&LCP),持续 315 小时
    - 认证
    - RoHS 合规(Lead-Free)

    产品特点和优势


    - 多配置选项:提供垂直一、二、三行配置以及直角一、二行配置。
    - 高可靠性:经过严格的环境测试,确保在极端条件下仍能正常工作。
    - 环保材料:采用无铅材料,符合RoHS标准。
    - 镀层工艺:双重电镀工艺确保连接器的耐用性和稳定性。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于路由器、交换机等通信设备的板间互联。
    - 工业自动化:用于工业控制系统中各种板卡之间的连接。
    - 计算机:用于服务器、PC等内部板对板的连接。
    使用建议:
    - 在选择合适的连接器型号时,考虑具体应用环境的温度和湿度要求。
    - 使用过程中,确保连接器插针和插座的清洁和正确安装,以避免接触不良。

    兼容性和支持


    - 兼容性:可以与FCI的Mini PV终端或其他0.025英寸引脚兼容插座配对。
    - 技术支持:制造商提供了详尽的技术文档和售后服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:连接器在高温环境下出现故障。
    - 解决方案:检查使用环境是否超出规定的工作温度范围,更换符合要求的连接器。
    2. 问题:连接器耐压测试不合格。
    - 解决方案:检查连接器插针和插座的焊接质量,确保没有虚焊或短路现象。
    3. 问题:插针松动或脱落。
    - 解决方案:检查插针的固定情况,必要时重新装配或更换损坏的部件。

    总结和推荐


    总结:
    Duplex Plated Bergstik® II Headers 以其可靠的电气和机械性能,宽泛的工作温度范围,以及环保材料的选用,在多个应用领域表现出色。其设计和制造均符合国际标准,确保在各种严苛环境下的稳定运行。
    推荐:
    鉴于其优越的性能和广泛的适用性,强烈推荐在需要高可靠性的电子设备中使用Duplex Plated Bergstik® II Headers。无论是工业自动化还是通信设备,这些连接器都是理想的选择。

77315-101-25LF参数

参数
排数 1
颜色 黑色
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 760nm
针脚数 25pin
类型 Breakaway,Header,Push-Pull
额定电流 3A
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77315-101-25LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77315-101-25LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77315-101-25LF 77315-101-25LF数据手册

77315-101-25LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 1.2372 ¥ 10.2685
库存: 1000
起订量: 400 增量: 100
交货地:
最小起订量为:400
合计: ¥ 4107.4
