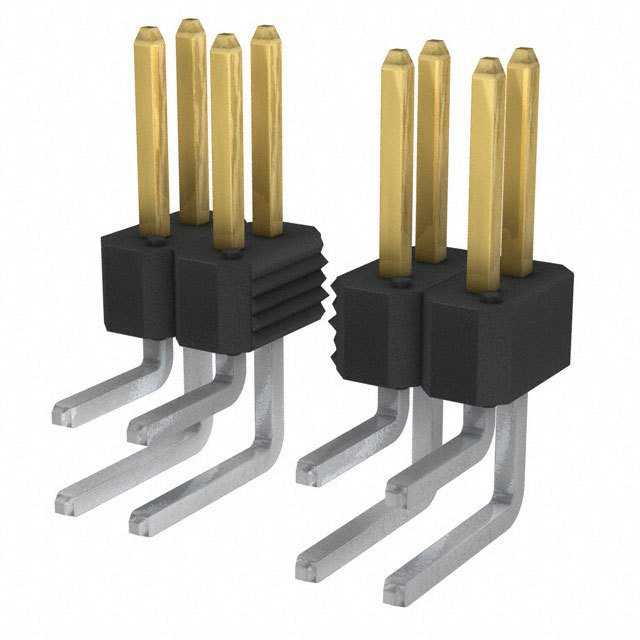

77317-104-36LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 36pin 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77317-104-36LF
供应商: 期货订购
标准整包数: 100
AMPHENOL 矩形连接器 - 针座 - 公插针 77317-104-36LF

77317-104-36LF概述

    # Duplex Plated Bergstik® II Headers 技术手册

    1. 产品简介


    基本介绍
    Duplex Plated Bergstik® II Headers 是一种高性能的电子连接器组件,广泛应用于板对板、板对电缆、板对离散线以及板对柔性互连的场景。这些连接器提供了一种可靠的机械和电气解决方案,特别适合工业自动化、通信设备、医疗电子和消费电子产品等领域。
    主要功能
    - 支持垂直一排、两排和三排配置。
    - 支持直角一排和两排配置。
    - 提供卓越的绝缘性和抗老化性能。
    - 兼容多种终端类型,例如FCI的Mini PV终端或其他0.025英寸针兼容的插座。
    应用领域
    - 工业控制与自动化
    - 通信设备
    - 医疗电子设备
    - 消费类电子产品

    2. 技术参数


    以下是该产品的关键技术参数和性能指标:
    | 参数类别 | 具体参数 |

    | 材料 | - 插针:磷青铜合金UNS C51000 |
    - 绝缘体:高温树脂,UL-94-V0等级 |
    | 表面处理 | - 插针镀层:金(50 µ”镍底层,符合MIL-G-45204) |
    - 焊接尾部:铅锡(60/40)或纯锡(Lead-Free选项) |
    | 电气特性 | - 最大电流:3安培 |
    - 额定电压:1500V |
    - 绝缘电阻:≥5,000兆欧姆 |
    | 工作温度范围 | -40°C 至 +130°C |
    | 焊接可靠性 | - 符合MIL-STD-202 Method 208F标准 |
    | 抗老化性能 | - 符合MIL-STD-202 Method 103B标准 |
    | 环境条件 | - 耐温周期:-55°C至+105°C |

    3. 产品特点和优势


    独特功能
    - 双镀层设计提高了连接器的耐用性和抗腐蚀能力。
    - 多排设计增加了灵活性,适用于不同的互连需求。
    - 符合RoHS标准,环保无铅。
    优势
    - 卓越的电气性能确保稳定的数据传输。
    - 强大的机械性能满足严苛的工作环境要求。
    - 高性价比,适用于大批量生产。

    4. 应用案例和使用建议


    应用案例
    - 在工业自动化设备中,用于连接传感器与控制器之间的信号传输。
    - 在医疗设备中,用于高精度的电路互连。
    - 在通信设备中,用于高速数据传输的应用场景。
    使用建议
    - 在安装过程中确保连接器正确对齐,避免过度插入导致损坏。
    - 定期检查连接器的状态,特别是在恶劣环境下使用时。
    - 遵循制造商提供的焊接工艺规范以保证长期可靠性。

    5. 兼容性和支持


    兼容性
    - 与FCI的Mini PV终端和其他0.025英寸针兼容的插座完全匹配。
    - 可适配多种母座设计,方便集成到现有系统中。
    支持服务
    - 提供详尽的技术文档和应用指南。
    - 全球范围内授权分销商的支持,如Mouser Electronics。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器插拔力过大 | 检查是否安装过紧,重新调整插入角度 |
    | 插针接触不良 | 更换受损插针,确保镀层完好 |
    | 插针氧化 | 使用专用清洁剂清理插针表面 |

    7. 总结和推荐


    综合评估
    Duplex Plated Bergstik® II Headers 是一款高性能、高可靠性的电子连接器,广泛适用于工业和消费电子领域。其双镀层设计、宽广的工作温度范围以及出色的抗老化性能使其成为复杂电子系统中的理想选择。
    推荐结论
    强烈推荐使用此产品,尤其是在需要高稳定性、长寿命和良好电气性能的场合。对于寻求高性能连接器解决方案的工程师来说,这是一款值得信赖的产品。

    通过以上分析可以看出,Duplex Plated Bergstik® II Headers 不仅具备优异的技术参数,还提供了全面的支持和服务保障。无论是在研发阶段还是大规模生产中,它都能为用户带来极大的便利和价值。

77317-104-36LF参数

参数
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
颜色 黑色
防护等级 -
排数 2
间距-配接 2.54mm
额定电流 3A
触头镀层厚度 - 配接 760nm
针脚数 36pin
安装方式 通孔安装
零件状态 在售
包装方式 散装
