95278-101A12LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 12pin 3A 760nm 金 黑色 SMD,P=2.54mm 贴片安装
供应商型号: 14M-95278-101A12LF
供应商: 云汉优选
标准整包数: 1

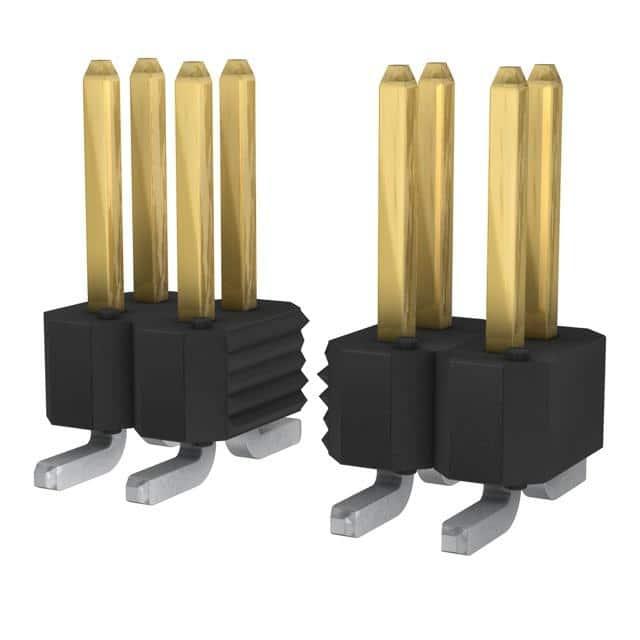

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-101A12LF

95278-101A12LF概述

    BergStik® Headers 技术手册概述

    1. 产品简介


    BergStik® Headers 是一种多功能直角无护套接头,由Amphenol FCI提供。它采用高温度热塑材料制造,具有高度可定制性。这些接头适用于多种应用场合,如个人护理设备、家用电器、智能家居系统、服务器、存储设备、机器人和可编程逻辑控制器(PLC)等。其设计允许通过压接、表面贴装(SMT)、通孔(THT)和穿孔(PF)等方式安装。

    2. 技术参数


    - 材料
    - 外壳:高温热塑材料
    - 阻燃等级:UL94V-0
    - 针脚:磷青铜
    - 镀层:金/GXT® 或锡/镍镀层(1.27μm厚)

    - 机械性能
    - 针脚保持力:9N最小值

    - 电气性能
    - 电流额定值:连续3A,每个接触点直流最大2A
    - 绝缘电阻:最小5000MΩ
    - 耐电压:最小1500Vrms

    - 环境性能
    - 工作温度范围:-65°C至+125°C

    3. 产品特点和优势


    - 高可靠性:镀层选择丰富,包括金和锡,确保长时间使用的耐用性。
    - 灵活性:可根据不同应用要求进行切割或折断以达到所需的长度。
    - 成本效益:压接设计使安装便捷,且易于清洁,适合批量生产。
    - 多功能性:提供多种插针样式和高度,适用于各种尺寸和形状的应用。

    4. 应用案例和使用建议


    - 个人护理设备:用于空气干燥机中,确保高效连接和稳定运行。
    - 家用设备:例如扫地机器人中的连接器,能够承受多次插拔而不会损坏。
    - 工业自动化:在服务器和存储系统中,BergStik® Headers 可提供可靠的信号传输。
    - 建议:根据具体应用需求选择合适的插针样式和长度,确保在极端环境下也能正常工作。

    5. 兼容性和支持


    - 兼容性:完全兼容 Dubox® 接收器,确保广泛的应用覆盖。
    - 支持:提供全面的技术文档和售后服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:插针插入困难?
    - 解决方法:检查插针是否对齐并清洁插座孔,确保无污物堵塞。
    - 问题2:接触不良?
    - 解决方法:检查接触面是否清洁且没有氧化,必要时更换新的接头。

    7. 总结和推荐


    综上所述,BergStik® Headers 是一款非常适合多种工业和消费电子应用的高性能接头。其出色的机械和电气性能、多种安装方式和高可靠性使其在市场上具有很强的竞争力。我们强烈推荐此产品给需要可靠连接解决方案的应用场景。

95278-101A12LF参数

参数
颜色 黑色
额定电流 3A
防护等级 -
间距-配接 2.54mm
类型 Header,Push-Pull
排数 2
针脚数 12pin
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

95278-101A12LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-101A12LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-101A12LF 95278-101A12LF数据手册

95278-101A12LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
