77311-129-06LF

厂牌: AMPHENOL
产品描述: 6pin 2.54mm 1 Header,Push-Pull 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77311-129-06LF
供应商: 期货订购
标准整包数: 500

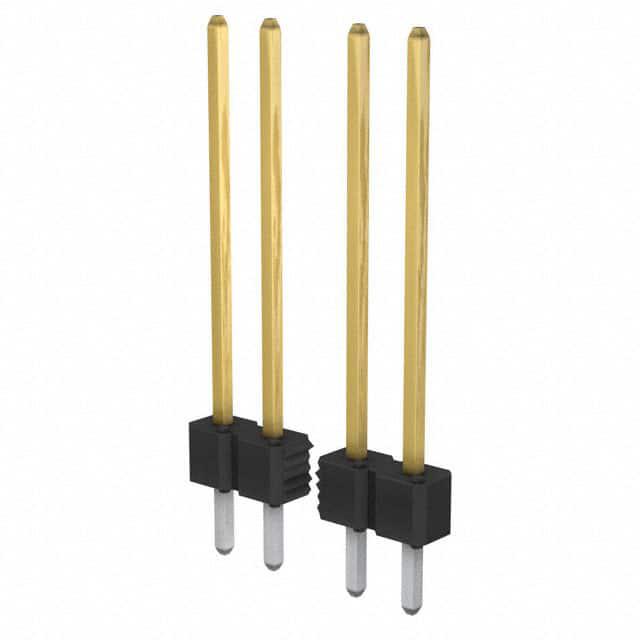

AMPHENOL 矩形连接器 - 针座 - 公插针 77311-129-06LF

77311-129-06LF概述

    Duplex Plated Bergstik® II Headers: A Comprehensive Technical Overview

    1. 产品简介


    Duplex Plated Bergstik® II Headers 是一种双镀层的连接器,主要用于电路板之间的连接。这些连接器提供垂直和直角配置的一行到三行布局,适用于板对板、板对线缆、板对独立电线及板对柔性互联等多种应用场合。此外,它们符合欧盟RoHS指令,环保无铅,确保了在多种应用环境下的可靠性和耐用性。

    2. 技术参数


    - 材料: 插针采用ASTM B-159标准规定的磷青铜合金UNS C51000制成。绝缘体则由具有UL-94-V0阻燃等级的高温树脂组成。
    - 电气特性:
    - 绝缘电阻:不小于5000兆欧(测量条件:500V DC)。
    - 耐压强度:无电弧现象,无绝缘击穿或漏电流超过1毫安(测试电压:1500V,AC/DC 60Hz)。
    - 电流承载能力:3安培。
    - 工作温度范围:-65°C至+130°C。
    - 机械特性:
    - 轴向载荷:插针能承受2.0磅的轴向负载,且不脱落。
    - 环境条件:
    - 温度循环:-55°C至+105°C(尼龙)或-65°C至+130°C(PCT, PPS&LCP)。
    - 湿热:+40°C,95%相对湿度,持续96小时。
    - 高温寿命:在105°C(尼龙)或130°C(PCT, PPS&LCP)下持续315小时。

    3. 产品特点和优势


    - 双镀层设计:增强了连接器的耐磨性和抗腐蚀性。
    - 高可靠性:通过多项严格测试(如热冲击、湿热和高温寿命测试),保证长期使用稳定可靠。
    - 广泛的应用范围:支持多种连接方式(板对板、板对线缆等),适用性广。
    - 环保无铅:符合RoHS标准,更环保。

    4. 应用案例和使用建议


    应用案例:
    - 用于汽车电子系统中,作为控制单元间的接口连接。
    - 在工业自动化设备中,实现板与板、板与线缆的可靠连接。
    使用建议:
    - 确保安装时的环境温度不超过+130°C,避免过热损坏。
    - 定期检查连接器的电气性能,以确保长时间工作的稳定性。
    - 使用合适的焊接工艺和温度控制,确保焊点质量。

    5. 兼容性和支持


    这些连接器可以与FCI的Mini PV终端或其他0.025英寸插针兼容的插座配合使用。厂商提供了全面的质量保障措施,包括测试设备的校准和严格的检验条件。如果产品出现故障,用户可联系厂商进行纠正并重新提交测试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器电气性能下降 | 重新校准焊接温度,检查插针是否损坏,必要时更换 |
    | 插针脱落 | 检查插针是否正确安装,确保轴向载荷符合要求 |

    7. 总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers凭借其卓越的性能和广泛的适用性,在各种工业应用中表现出色。我们强烈推荐使用这款连接器,特别是在需要高可靠性和环保要求的应用环境中。

77311-129-06LF参数

参数
针脚数 6pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
额定电流 3A
防护等级 -
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

77311-129-06LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-129-06LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-129-06LF 77311-129-06LF数据手册

77311-129-06LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 2.904
1000+ ¥ 2.904
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1452
