71922-118LF

厂牌: AMPHENOL
产品描述: Amphenol ICC 2.54mm间距18p双排排针, Quickie系列, 直角, 通孔安装
供应商型号: N-71922-118LF
供应商: 云汉优选
标准整包数: 1

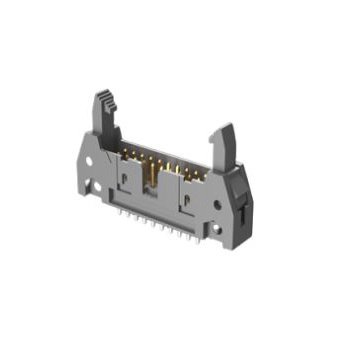

AMPHENOL 矩形连接器 - 针座 - 公插针 71922-118LF

71922-118LF概述


    产品简介


    产品类型:
    Amphenol FCI Basics Quickie® 是一种专为扁平电缆到印刷电路板(PCB)连接而设计的连接器,采用了2.54毫米间距的绝缘刺穿连接技术(IDC)。
    主要功能:
    该连接器具有多种特征,包括四壁屏蔽设计、选择性镀层的引脚、双极化防止错误配对,以及独特的锁定和弹出系统。此外,Quickie® 连接器还具有低成本高效能的特点,适用于广泛的行业和应用。
    应用领域:
    这些连接器被广泛应用于电子控制系统、服务器、通信设备、工业自动化、仪器仪表、自动售货机以及医疗设备等领域。

    技术参数


    - 材料:
    - 外壳:玻璃填充热塑性聚酯,蓝色或黑色
    - 引脚:磷青铜
    - 镀层:金/XT镀层厚度0.76微米,镍镀层厚度超过1.27微米(50微英寸)
    - 机械性能:
    - 引脚保持力:20牛顿最小
    - 电气性能:
    - 电流等级:3安培连续
    - 绝缘电阻:最小1 x 10^5兆欧
    - 介质耐电压:最小500伏特有效值
    - 环境适应性:
    - 操作温度范围:-65°C至+125°C

    产品特点和优势


    - 成本效益:
    - 通过选择性镀层和四壁屏蔽设计降低成本,同时确保高性能。

    - 耐用性:
    - 具备双重极化特性,避免连接器错误配对;采用双镀层技术,可保证至少100次插拔循环的性能。

    - 可靠连接:
    - 四壁屏蔽设计保护引脚免受损伤和错位,精密对准确保可靠的连接。

    应用案例和使用建议


    - 电子控制系统的应用:
    - 在电子控制系统的复杂布线中,Quickie® 连接器可以简化连接过程,减少组装时间和错误几率。
    - 医疗设备的应用:
    - 医疗设备要求高可靠性和稳定性,Quickie® 的高耐用性和精确对接特性使其成为医疗设备的理想选择。
    使用建议:
    - 确保所有连接正确且紧密,以达到最佳性能和稳定性。
    - 在特定的高温或低温环境中,要特别注意温度限制,确保操作条件在规定的范围内。

    兼容性和支持


    - 兼容性:
    - Quickie® 连接器可与波峰焊、汽相焊接和红外回流焊接工艺兼容。

    - 支持和维护:
    - Amphenol 提供详细的安装和维护指南,确保客户能够顺利使用和维护这些连接器。

    常见问题与解决方案


    1. 问题:
    - 如何正确安装连接器?

    解决方案:
    - 请参考Amphenol提供的安装手册,确保严格按照指导步骤进行安装,以避免连接不良的情况发生。
    2. 问题:
    - 如何处理过高的接触电阻?

    解决方案:
    - 清理引脚上的污垢或氧化物,或者重新插入并拔出连接器几次,以恢复良好的接触性能。

    总结和推荐


    总体评价:
    Amphenol FCI Basics Quickie® 连接器凭借其成本效益、高可靠性、精准对接和多用途性,在各种应用场合中表现出色。其多样化的型号选择和高适用性使其成为连接解决方案的不二之选。
    推荐:
    基于其卓越的技术规格、广泛的应用领域和良好的用户反馈,强烈推荐 Amphenol FCI Basics Quickie® 连接器用于需要高度可靠连接的场合。

71922-118LF参数

参数
颜色 灰色
触头镀层 - 配接
防护等级 -
类型 Header,Latch Lock/Eject Hooks
额定电流 3A
间距-配接 2.54mm
排数 2
触头镀层厚度 - 配接 760nm
针脚数 18pin
安装方式 通孔安装
零件状态 在售
包装方式 管装

71922-118LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

71922-118LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 71922-118LF 71922-118LF数据手册

71922-118LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.954 ¥ 8.109
300+ $ 0.9167 ¥ 7.792
600+ $ 0.8874 ¥ 7.5429
库存: 1039
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1216.35
