77311-115-18LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 18pin 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77311-115-18LF
供应商: 期货订购
标准整包数: 200

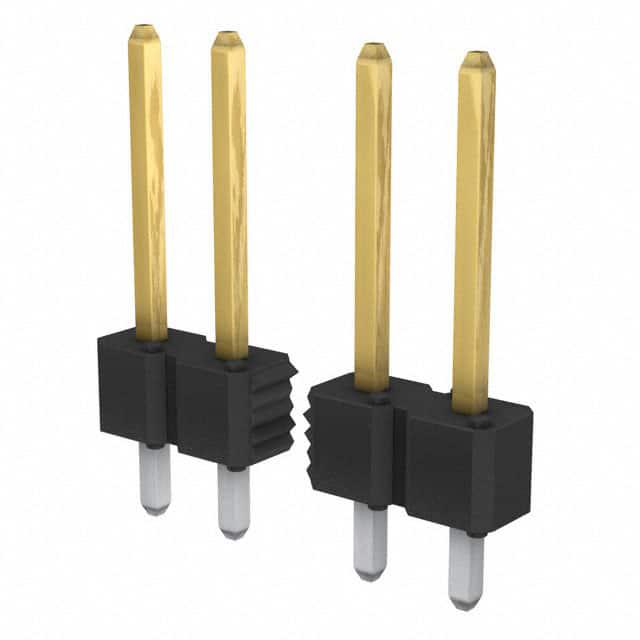

AMPHENOL 矩形连接器 - 针座 - 公插针 77311-115-18LF

77311-115-18LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种多用途的连接器产品,主要用于实现电路板与电路板、电缆、离散电线及柔性连接器之间的互连。这些连接器可以在垂直和直角配置下提供一排至三排的连接能力,适用于广泛的电子设备中。它们的主要功能是在不同类型的电子设备之间建立稳定的电连接,从而确保设备的功能和性能。

    技术参数


    以下是 Duplex Plated Bergstik® II Headers 的主要技术参数:
    - 材质: 接触针由符合 ASTM B-159 的磷青铜合金 UNS C51000 制成,绝缘体采用高耐热树脂,具备 UL-94-V0 级别阻燃。
    - 电镀工艺: 针接触区域使用 50 μ英寸镍,然后电镀 50 μ英寸金(MIL-G-45204, Type II)。尾部电镀 100 μ英寸 60/40 锡铅(MIL-P-81728)或纯锡(Lead Free 选项)。
    - 电气特性:
    - 绝缘电阻:≥5,000 兆欧(测试电压为 500 V DC,测试时间为 2 分钟)
    - 耐压绝缘:在 1500 V (DC, RMS 或 AC, 60 Hz) 下无击穿现象
    - 电流额定值:3 安培
    - 工作温度范围: -65°C 至 +130°C
    - 机械特性: 单个针能够承受最小 2.0 磅的轴向载荷(0.2 英寸/分钟的速度)

    产品特点和优势


    Duplex Plated Bergstik® II Headers 的主要特点包括:
    - 耐高温性能: 能够在 -65°C 至 +130°C 的宽泛温度范围内正常工作,特别适合极端环境下的应用。
    - 高绝缘电阻: 具备高达 5,000 兆欧的绝缘电阻,确保电气隔离效果优良。
    - 良好的耐压性能: 能够承受高达 1500V 的测试电压,保证其在高压环境下稳定运行。
    - 出色的耐用性: 针接触部分使用磷青铜合金并进行镀金处理,保证长时间使用后的良好性能。
    - 环保材料: 符合欧盟 RoHS 标准,不含有害物质。
    这些特点使其在多种应用场景中表现出色,特别是在高可靠性要求的应用领域中占有显著的市场竞争力。

    应用案例和使用建议


    应用案例
    Duplex Plated Bergstik® II Headers 在多个领域得到了广泛应用,例如工业自动化、通信设备、汽车电子、医疗仪器等。其典型应用包括:
    - 工业自动化设备: 用于不同模块间的信号传输和电源连接。
    - 通信设备: 作为电信设备内部的连接器,确保信号传输的稳定性。
    - 汽车电子系统: 在复杂的车载系统中,用于传感器与控制单元间的连接。
    使用建议
    - 选择合适的型号: 根据具体应用需求选择合适数量的针数及配置(垂直或直角)。
    - 环境适应性考虑: 在极端温度条件下使用时,需注意检查材料的耐温范围是否匹配。
    - 定期检查和维护: 确保接触区域的清洁和完整,以维持良好的电连接。

    兼容性和支持


    这些连接器兼容 FCI 的 Mini PV® 终端或其他 0.025 英寸针兼容插座,可以实现垂直或直角的一排至三排连接。制造商 FCI 提供全面的技术支持,包括样品测试、生产过程监控和售后服务。用户可通过授权分销商 Mouser Electronics 获取更多产品信息和支持。

    常见问题与解决方案


    问题1: 连接不稳定
    - 解决方案: 检查接触针是否有磨损或损坏,必要时更换新件;确保安装过程中没有松动。
    问题2: 高温环境下性能下降
    - 解决方案: 选用更高耐温等级的产品;确认安装位置不会受到过高的环境温度影响。
    问题3: 电气特性不达标
    - 解决方案: 检查是否正确选择了符合要求的型号;检查安装过程中是否有不当操作导致短路或接触不良。

    总结和推荐


    总体评价
    Duplex Plated Bergstik® II Headers 以其出色的电气特性和宽泛的工作温度范围,在众多应用场景中展现了卓越的性能。它们在耐久性和可靠性方面表现出色,特别适合于需要高可靠性的工业和商业环境中。
    推荐使用
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐 Duplex Plated Bergstik® II Headers 用于需要高可靠性和高稳定性的电子设备中。通过正确的选型和使用,这些连接器能够有效提升整体系统的性能和寿命。

77311-115-18LF参数

参数
触头镀层 - 配接
排数 1
类型 Header,Push-Pull
额定电流 3A
针脚数 18pin
间距-配接 2.54mm
触头镀层厚度 - 配接 760nm
颜色 黑色
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

77311-115-18LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-115-18LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-115-18LF 77311-115-18LF数据手册

77311-115-18LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ ¥ 6.677
800+ ¥ 6.677
库存: 6000
起订量: 600 增量: 200
交货地:
最小起订量为:600
合计: ¥ 4006.2
