77317-403-36LF

厂牌: AMPHENOL
产品描述: 36pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77317-403-36LF
供应商: 期货订购
标准整包数: 100

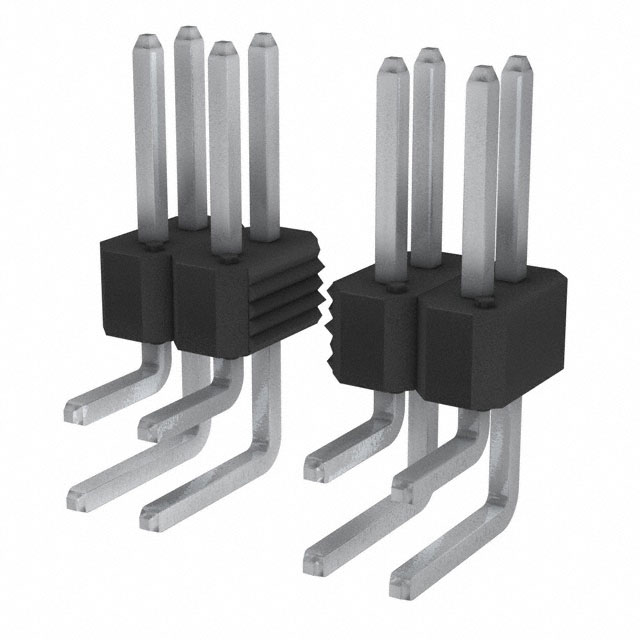

AMPHENOL 矩形连接器 - 针座 - 公插针 77317-403-36LF

77317-403-36LF概述

    Duplex Plated Bergstik® II Headers 技术手册

    1. 产品简介


    Duplex Plated Bergstik® II Headers 是一种适用于电路板到电路板、电路板到电缆、电路板到离散线和电路板到柔性互联的各种应用的电子元器件。这些接头能够在垂直一排、两排或三排配置以及直角一排或两排配置中提供连接能力,具有高可靠性、长寿命及优良的电气特性。它们广泛应用于工业控制、通信设备、医疗仪器和消费电子产品等领域。

    2. 技术参数


    - 绝缘电阻:不小于 5,000 兆欧(根据 MIL-STD-202, Method 302 测试)。
    - 耐电压强度:无电弧闪络、绝缘击穿或超过 1 毫安的泄漏电流(根据 MIL-STD-1344, Method 3001.1 测试)。
    - 额定电流:3 安培。
    - 工作温度范围:-65°C 到 +130°C。
    - 针保持力:至少 2 磅(根据 MIL-STD-1344A, Method 2007.1 测试)。
    - 环境条件:在热冲击、稳态湿度、高温寿命、焊料可焊性、耐焊料热及红外回流条件下测试均通过。

    3. 产品特点和优势


    - 双面镀层设计:采用磷青铜合金材料,确保长时间使用中的电气性能稳定。
    - 高电气性能:优异的绝缘电阻和耐电压强度,确保电气系统的安全可靠。
    - 广泛的温度适应性:能够在极端的温度环境下工作,适应多种复杂的应用环境。
    - 符合环保标准:通过欧盟RoHS标准,完全不含铅,符合绿色环保要求。
    - 卓越的机械特性:优秀的针保持力保证了连接的稳定性,延长了使用寿命。

    4. 应用案例和使用建议


    - 应用案例:在工业控制系统中用于实现设备间的信号传输;在通信设备中用于多通道数据传输。
    - 使用建议:在安装过程中应严格按照制造商提供的工艺流程进行操作,确保正确的焊接和连接方式以获得最佳性能。对于需要承受高温度的应用场合,建议使用更高的峰值温度以保证产品的可靠性。

    5. 兼容性和支持


    - 兼容性:可与FCI的Mini PV终端或其他0.025英寸插针兼容的插座配合使用,确保互换性。
    - 支持:厂商提供详细的技术文档和专业支持,帮助客户在设计和生产过程中遇到的问题得以快速解决。

    6. 常见问题与解决方案


    - Q: 产品在高温环境下的表现如何?
    - A: 在高温环境下,产品经过专门设计以确保其性能和可靠性。推荐峰值温度为260℃±5℃,确保产品在各种严苛环境下都能正常工作。
    - Q: 产品在长期使用后是否会氧化影响性能?
    - A: 产品表面镀有金,能够有效防止氧化,确保长时间内的稳定性能。

    7. 总结和推荐


    总体而言,Duplex Plated Bergstik® II Headers 是一款具有高性能、高可靠性的电子连接器,在多种应用环境中表现出色。它不仅满足了高电气性能的要求,还具备良好的机械特性和环境适应性。因此,我们强烈推荐使用这款产品,特别是在需要高可靠性和多功能性的应用场景中。

77317-403-36LF参数

参数
针脚数 36pin
间距-配接 2.54mm
排数 2
排距 2.54mm
额定电流 3A
触头镀层 - 配接
防护等级 -
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头镀层厚度 - 配接 2μm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77317-403-36LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-403-36LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-403-36LF 77317-403-36LF数据手册

77317-403-36LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
