95278-401-06LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 6pin 3A 2μm 锡 黑色 贴片安装
供应商型号: 649-95278-401-06LF
供应商: Mouser
标准整包数: 1

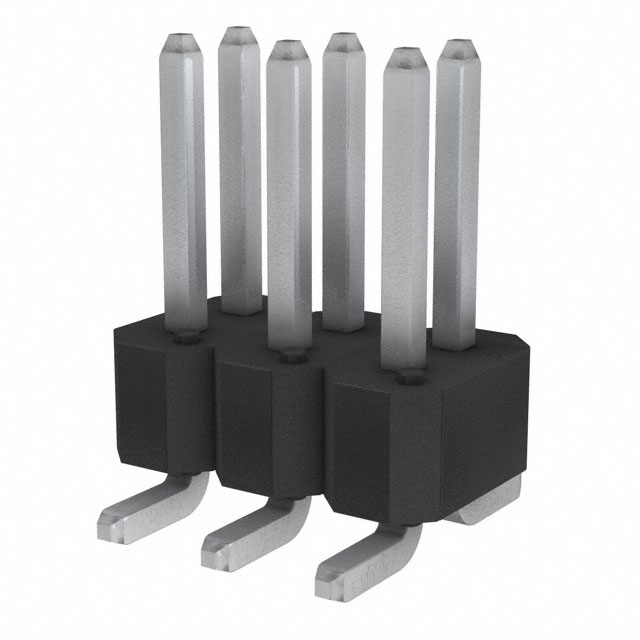

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-401-06LF

95278-401-06LF概述


    产品简介


    BergStik® Headers 直插式无罩连接器
    BergStik® Headers 是一种高度通用且灵活的连接器,适用于多种电子设备和系统。这些直插式无罩连接器以其独特的“断开式”设计而著称,能够根据不同的应用需求切割或折断到特定长度。它们提供表面贴装(SMT)、通孔(THT)、压接(PF)和焊锡在板(PIP)版本,适合单行和双行从2到72个位置的配置。这些连接器特别适用于个人护理设备、家庭护理设备、家庭自动化系统、服务器、存储设备、机器人和可编程逻辑控制器(PLC)等领域。

    技术参数


    - 材料:外壳采用高温热塑塑料,燃烧等级为UL94V-0。引脚采用磷青铜,镀层有金/ GXT® 或镀1.27μm镍后镀2μm锡。
    - 机械性能:引脚保持力至壳体为9N最小值。
    - 电气性能:连续电流额定值为3A,直流最大电流额定值为2A/接触;绝缘电阻最小为5000MΩ;介电耐受电压最小为1500Vrms。
    - 环境条件:工作温度范围为-65°C至+125°C。
    - 包装:聚袋、端接带和卷轴,可选管子或带盖卷盘。

    产品特点和优势


    1. 高可靠性:采用高耐温热塑塑料材料,能够承受高温环境。
    2. 定制化设计:可以定制高度,以适应不同应用场景的需求。
    3. 多功能性:具有不同的终端选项,包括SMT、THT、PF和PIP。
    4. 成本效益:通过经济耐用的设计,满足不同应用需求。
    5. 易于安装:支持回流焊接和压接安装,便于在PCB上插入。

    应用案例和使用建议


    应用案例:
    - 个人护理设备(如吹风机):用于设备内部电路连接。
    - 家庭自动化系统(如报警系统):用于信号传输和电源管理。
    - 服务器和存储设备:用于数据中心内的信号传输和连接。
    - 机器人和PLC:用于控制系统的信号传输和数据交换。
    使用建议:
    - 确保按照制造商的技术要求进行焊接和安装。
    - 在高湿度或高温环境中使用时,注意保护连接器不受环境影响。
    - 定期检查和清洁连接器,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:完全兼容Dubox® 接收器。
    - 支持和服务:Amphenol FCI提供了详细的文档和技术支持,帮助客户解决安装和使用过程中的问题。

    常见问题与解决方案


    - 问题1:如何选择合适的引脚样式?
    - 解答:请参考产品编号选择器,根据具体的应用需求选择合适的引脚样式。
    - 问题2:如何处理引脚弯曲或损坏?
    - 解答:对于轻微的弯曲,可以尝试重新插入和调整。如果严重损坏,则需要更换新的连接器。
    - 问题3:如何确保正确的焊接温度?
    - 解答:请遵循制造商推荐的焊接参数,确保焊接温度适宜,避免过高或过低的温度导致连接器损坏。

    总结和推荐


    综合评估:BergStik® Headers 直插式无罩连接器以其多功能性、可靠性和成本效益在市场上脱颖而出。它们能够满足各种应用需求,特别适合于复杂和多变的电子设备中。这些连接器经过严格测试,符合相关行业标准,包括DIN 41651、HE13和BT D2632。对于需要高可靠性和耐用性的应用,强烈推荐使用BergStik® Headers。
    推荐:如果您正在寻找一种既可靠又经济的连接解决方案,BergStik® Headers 绝对是一个理想的选择。无论是用于高端服务器还是家庭自动化系统,这些连接器都能提供出色的性能和耐用性。

95278-401-06LF参数

参数
额定电流 3A
类型 Breakaway,Header,Push-Pull
颜色 黑色
排数 2
触头镀层厚度 - 配接 2μm
针脚数 6pin
触头镀层 - 配接
间距-配接 2.54mm
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 散装,袋装

95278-401-06LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-401-06LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-401-06LF 95278-401-06LF数据手册

95278-401-06LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8165 ¥ 6.8994
10+ $ 0.6682 ¥ 5.6459
100+ $ 0.5214 ¥ 4.4058
500+ $ 0.4439 ¥ 3.7508
1000+ $ 0.4158 ¥ 3.5135
4000+ $ 0.3507 ¥ 2.9634
8000+ $ 0.3423 ¥ 2.8924
库存: 386
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.89
