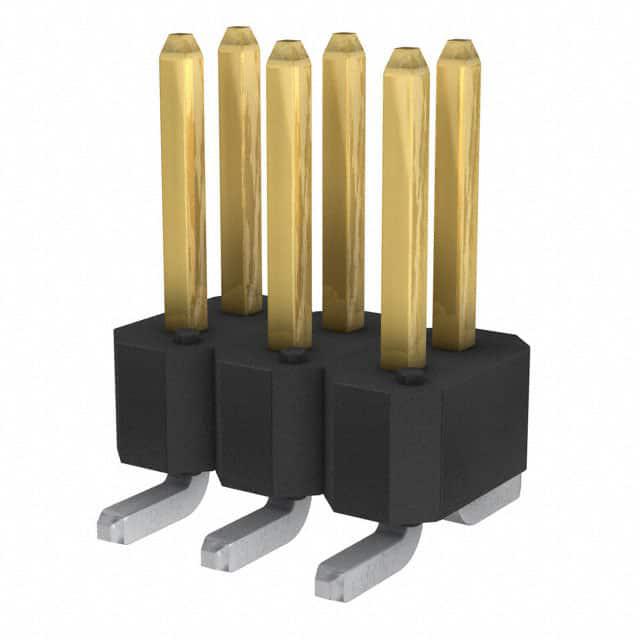

95278-801A06LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 6pin 3A 380nm 金 黑色 贴片安装 9.7mm(高度)
供应商型号: 95278-801A06LF
供应商: Master
标准整包数: 350
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-801A06LF

95278-801A06LF概述


    产品简介


    BergStik® Headers是一种多用途的直插式无护罩连接器,提供多种版本,包括表面贴装(SMT)、通孔(THT)、压接(PF)和针在锡膏(PIP)。这些连接器适用于各种应用,如个人护理设备(空气干燥机)、家庭护理设备(清洁机器人)、智能家居(报警系统)、服务器、存储系统、机器人和可编程逻辑控制器(PLC),并且广泛用于工业工具等领域。

    技术参数


    - 材料:高温度热塑性塑料外壳;磷青铜引脚;镀金/GXT®或镍上镀1.27μm(50μin)的锡
    - 机械性能:
    - 引脚保持力:≥9N
    - 电气性能:
    - 连续电流额定值:3A
    - 全带电连接器的最大DC电流:2A
    - 绝缘电阻:≥5000MΩ
    - 耐电压:≥1500Vrms
    - 环境适应性:
    - 工作温度范围:-65°C 至 +125°C
    - 产品规格:BUS-12-050 / BUS-12-144 (双层镀层) / BUS-12-117 (压接)

    产品特点和优势


    1. 材料和工艺:采用高温度热塑性塑料,具有UL94V-0阻燃等级。引脚采用磷青铜,并进行镀金/GXT®或镍上镀1.27μm(50μin)的锡处理。
    2. 机械性能:引脚保持力≥9N,确保可靠的电气连接。
    3. 电气性能:连续电流额定值为3A,全带电连接器的最大DC电流为2A,耐电压≥1500Vrms,绝缘电阻≥5000MΩ。
    4. 环境适应性:工作温度范围宽广,-65°C 至 +125°C。
    5. 应用灵活性:可以定制高度,适用各种应用场合,包括家电设备和自动化控制系统。

    应用案例和使用建议


    BergStik® Headers的广泛应用使其成为许多不同领域的理想选择。例如,在个人护理设备(空气干燥机)中,其高温材料特性和耐用性能够满足高要求的使用环境。在家用机器人中,其高度的可靠性保证了连接的稳定性和长期耐用性。对于智能家居(报警系统),其灵活性和兼容性使得安装更加便捷。

    兼容性和支持


    BergStik® Headers提供了多种终止选项(SMT、THT、PF、PIP),可与Dubox®接线端子完全兼容。这些连接器还符合DIN 41651标准,并通过了UL认证(E66906/LR46923),确保了产品在各种环境下的可靠性和安全性。制造商提供了详细的技术手册和使用指南,以帮助用户更好地了解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针无法正确插入 | 确保插入工具的规格正确,遵循正确的插入步骤。 |
    | 焊接时产生过多飞溅 | 使用适当的焊接温度和速度,保持焊接区域清洁。 |
    | 连接器接触不良 | 检查引脚是否有弯曲或损坏,确保连接器正确插入并固定。 |

    总结和推荐


    BergStik® Headers凭借其卓越的机械和电气性能,以及广泛的应用兼容性和技术支持,成为了连接器市场的佼佼者。其高度的可靠性和灵活性使其非常适合于各种应用场景,无论是家用设备还是工业控制。总体而言,BergStik® Headers是市场上一款值得信赖的产品,强烈推荐给需要高性能连接解决方案的用户。

95278-801A06LF参数

参数
间距-配接 2.54mm
额定电流 3A
类型 Header,Push-Pull
颜色 黑色
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
针脚数 6pin
排数 2
长*宽*高 9.7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装

95278-801A06LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-801A06LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-801A06LF 95278-801A06LF数据手册

95278-801A06LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
