首页  >  产品百科  >  98414-G06-04LF

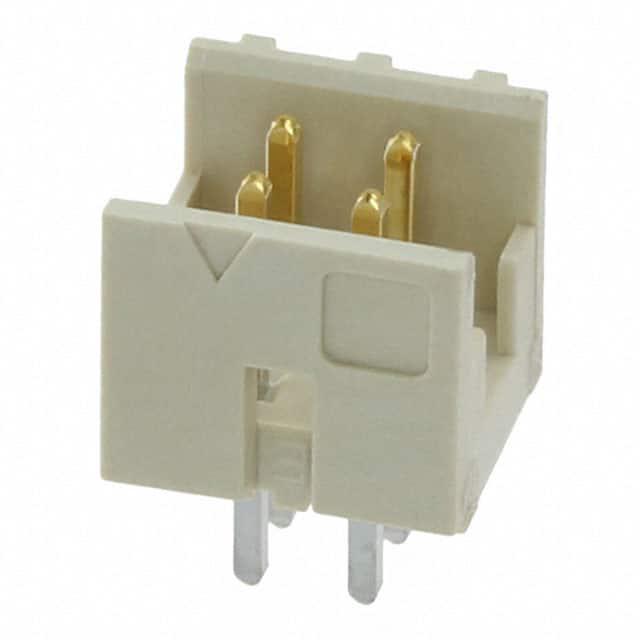

98414-G06-04LF

厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 2.0mm间距4p双排排针 板对板, 线对板连接器, Minitek系列, 直角, 通孔安装
供应商型号: 3882244
供应商: element14
标准整包数: 10

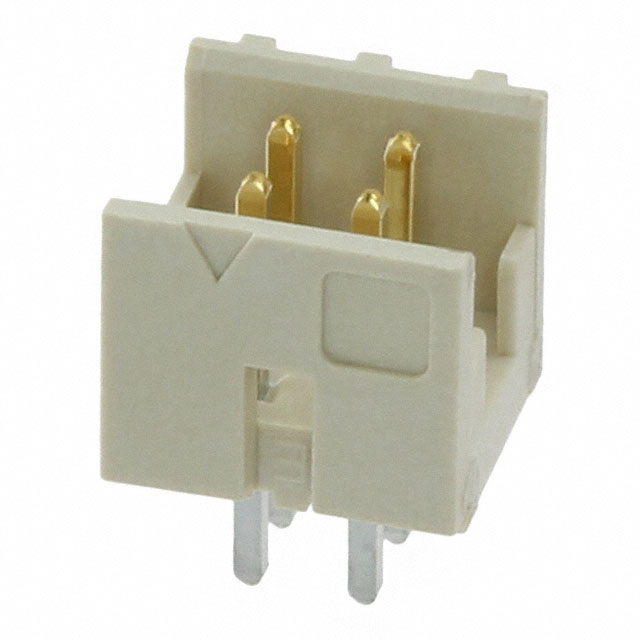

AMPHENOL 矩形连接器 - 针座 - 公插针 98414-G06-04LF

98414-G06-04LF概述

    Minitek® Headers 技术手册解析

    1. 产品简介


    Minitek® Headers 是Amphenol FCI品牌下的一系列产品,专为板对板连接和线对板连接而设计,其引脚间距为2.00mm。这些接头包括PCB卡连接器、遮蔽式和非遮蔽式接头以及IDC/CTW插座。Minitek® Headers 主要应用于汽车、通信、服务器、工业自动化等多个领域。它们具有易于操作、强固的FFC/FPC保留力,适合高振动环境,并具备高耐久性和高可焊性。

    2. 技术参数


    - 材料:外壳为高温热塑塑料,颜色为黑色,阻燃等级为UL94V-O;插针为磷青铜材质,镀金和锡过1.27µm镍层。
    - 机械性能:最小插针保持力为7N。
    - 电气性能:连续电流承载能力为1A;绝缘电阻至少为1000MΩ;介电耐压为650V。
    - 环境性能:工作温度范围为-55°C至+125°C。
    - 批准与认证:符合RoHS指令。

    3. 产品特点和优势


    - 模组化系统:确保互换性,适应灵活设计。
    - 2mm间距:相比2.54mm,减少38%的板空间。
    - 低共面性:最大共面性为0.1mm,方便自动放置。
    - 耐温范围广:工作温度可达-55°C至+125°C,适应严苛环境。
    - 高效焊接:适用于再流焊接过程,保持良好的机械强度。

    4. 应用案例和使用建议


    - 应用场景:这些接头广泛应用于汽车、通信设备、服务器、工业自动化等领域。
    - 使用建议:对于高振动环境,确保焊接质量,避免松动。在设计时,考虑热塑材料的高温限制。

    5. 兼容性和支持


    - 兼容性:与IR再流焊接工艺兼容,能够承受260°C峰值温度。
    - 支持:Amphenol FCI提供多种包装选择,如管装、带装等,方便不同的组装需求。

    6. 常见问题与解决方案


    - 问题1:焊接后接头不稳定。
    - 解决方案:检查焊接温度和时间,确保焊接质量。
    - 问题2:接触不良。
    - 解决方案:检查接头表面是否有污染物,清洁后再重新焊接。

    7. 总结和推荐


    Minitek® Headers 以其高可靠性、广泛的工作温度范围以及模组化设计,成为众多应用领域的理想选择。其独特的设计和广泛的适用性使其在市场上具有强大的竞争力。我们强烈推荐这些接头用于需要高可靠性和强机械强度的应用场合。

98414-G06-04LF参数

参数
针脚数 4pin
排数 2
间距-配接 2mm
额定电流 2A(AC/DC)
触头镀层厚度 - 配接 760nm
类型 Header,Latch Holder
防护等级 -
触头镀层 - 配接
颜色 奶油色
长*宽*高 6mm(长度)*6.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

98414-G06-04LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

98414-G06-04LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 98414-G06-04LF 98414-G06-04LF数据手册
