95293-102-08LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 8pin 3A 760nm 金 黑色 贴片安装
供应商型号: Q-95293-102-08LF
供应商: 期货订购
标准整包数: 500

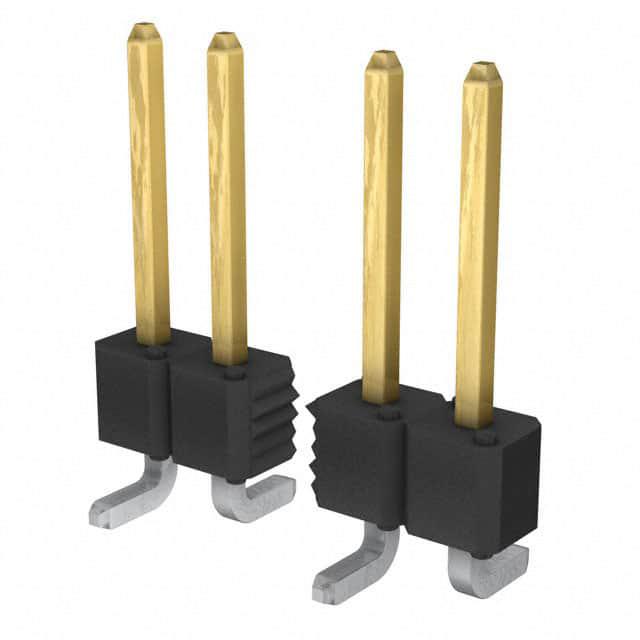

AMPHENOL 矩形连接器 - 针座 - 公插针 95293-102-08LF

95293-102-08LF概述

    Duplex Plated Bergstik® II Headers 技术手册

    1. 产品简介


    Duplex Plated Bergstik® II Headers(双镀层Bergstik® II插座) 是一款用于电路板间连接的电子元器件。它适用于各种类型的板到板、板到线缆、板到离散线和板到柔性连接的应用。此产品由磷青铜合金制成,并采用双镀层工艺,确保在极端环境下的稳定性和可靠性。本产品符合RoHS指令,环保且无铅。

    2. 技术参数


    - 绝缘电阻: ≥5,000兆欧姆(使用500V DC测试,两分钟)。
    - 耐电压: 1500V AC,测试60秒,无电弧、绝缘击穿或过量漏电流(>1毫安)。
    - 电流承载能力: 3安培。
    - 工作温度范围: -65°C 至 +130°C。
    - 插针保留力: 每个插针至少能承受2磅的轴向负载。
    - 热冲击测试: 温度范围-55°C至+105°C(尼龙材料),或-65°C至+130°C(其他材料),共25个循环。
    - 湿度测试: 40°C,相对湿度95%,持续96小时。
    - 高温寿命测试: 105°C(尼龙材料),130°C(其他材料),持续315小时。
    - 焊接性: 符合MIL-STD-202标准。
    - 热风回流焊测试: 峰值温度245±5°C,持续时间10秒(有铅材料);峰值温度260±5°C,持续时间10秒(无铅材料)。

    3. 产品特点和优势


    - 高性能绝缘材料: 高温树脂,UL-94-V0级,提供优秀的阻燃性能。
    - 可靠的插针设计: 插针为磷青铜合金,能够承受高轴向负载。
    - 严格的工艺控制: 双镀层工艺确保插针与接触面的良好接触。
    - 广泛的适用性: 适合多种连接方式和配置。
    - 环保材料: 产品无铅,符合欧盟RoHS指令要求。

    4. 应用案例和使用建议


    应用案例: 这些插座广泛应用于汽车电子、工业自动化、医疗设备、通信设备等需要可靠连接的场合。例如,在汽车仪表盘和引擎控制系统之间的连接。
    使用建议: 在进行焊接操作时,注意焊接时间和温度控制,以避免对插座造成损坏。同时,建议在高温环境下使用时,考虑到可能的影响,适当提高测试标准。

    5. 兼容性和支持


    - 兼容性: 可与FCI的Mini PV终端或任何0.025英寸插针兼容的接插件配合使用。
    - 支持服务: 提供详尽的技术文档和客户支持,帮助客户解决安装和使用过程中的问题。

    6. 常见问题与解决方案


    - Q1: 插针是否容易弯曲?
    - A1: 插针采用磷青铜合金制造,具有很高的强度和弹性,不容易弯曲。
    - Q2: 产品如何处理焊接热应力?
    - A2: 产品经过严格热风回流焊测试,确保在回流焊过程中不会受损。使用合适的焊接工艺和参数可以进一步减少热应力的影响。
    - Q3: 产品是否有防静电措施?
    - A3: 由于没有明确说明,但一般来说,这种高端电子产品通常会有适当的防静电保护措施。建议参考具体的产品手册或咨询供应商。

    7. 总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers凭借其优良的机械和电气性能,特别是在恶劣环境下的可靠性,使其成为众多领域的理想选择。无论是从质量、性能还是兼容性方面来看,这款产品都具有显著的竞争优势。强烈推荐给那些寻求高性能连接解决方案的工程师和制造商。

95293-102-08LF参数

参数
间距-配接 2.54mm
触头镀层厚度 - 配接 760nm
防护等级 -
额定电流 3A
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
颜色 黑色
针脚数 8pin
排数 1
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95293-102-08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-102-08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-102-08LF 95293-102-08LF数据手册

95293-102-08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 3.212
1000+ ¥ 3.212
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1606
