77311-101-31LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 31pin 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77311-101-31LF
供应商: 期货订购
标准整包数: 100

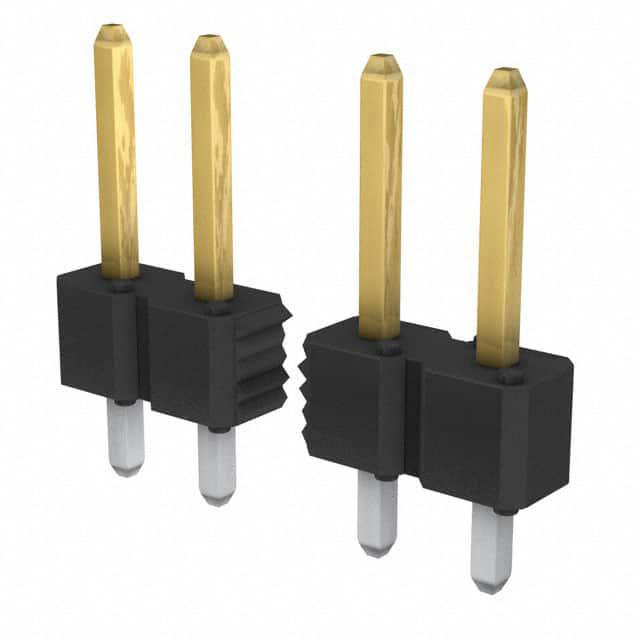

AMPHENOL 矩形连接器 - 针座 - 公插针 77311-101-31LF

77311-101-31LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层Bergstik® II接头)
    Duplex Plated Bergstik® II Headers 是一种适用于各种电子连接需求的高可靠性插头组件。它们主要用于电路板之间、电路板与电缆之间、电路板与离散线材之间及电路板与柔性连接器之间的连接。这些连接器符合欧洲RoHS指令要求,确保无铅环保。

    技术参数


    - 针材料: 符合ASTM B-159标准的磷青铜合金UNS C51000
    - 绝缘体: 高温树脂,具有UL-94-V0阻燃等级
    - 针尾镀层: 最低100微英寸(µ")厚的60/40锡铅合金(按MIL-P-81728标准)覆盖50微英寸镍(按QQ-N-290标准,Class 2)
    - 接触区镀层: 按MIL-G-45204标准,Type II镀金50微英寸镍
    - 其他区域镀层: 50微英寸镍(按QQ-N-290标准,Class 2)
    - 电流额定值: 3安培
    - 绝缘电阻: 至少5000兆欧(按MIL-STD-202标准测量)
    - 耐电压: 1500伏特(直流或交流,60赫兹),无击穿现象(按MIL-STD-1344标准测量)
    - 操作温度范围: -65°C至+130°C

    产品特点和优势


    Duplex Plated Bergstik® II Headers具备以下独特功能和优势:
    - 高可靠性: 经过严格的质量控制和测试,确保长期稳定运行。
    - 多用途设计: 支持垂直和直角安装,满足不同应用需求。
    - 环境友好: 符合RoHS标准,采用无铅工艺。
    - 高性能连接: 能够承受恶劣的环境条件,包括极端温度和湿度变化。

    应用案例和使用建议


    应用案例:
    - 在计算机服务器系统中,用于机箱内部的板对板连接。
    - 在汽车电子系统中,用于发动机控制模块和传感器间的连接。
    使用建议:
    - 确保连接器正确安装,避免过度弯折或扭曲。
    - 在焊接过程中,使用适当的焊接设备和工艺以防止热损伤。
    - 定期进行清洁和检查,确保连接可靠无误。

    兼容性和支持


    - 兼容性: Duplex Plated Bergstik® II Headers 可以与 FCI 的Mini PV终端或符合0.025"针的兼容插座配合使用,如0.100"中心线间距的插座。
    - 支持: 厂商提供详细的用户手册和技术支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 针脚容易脱落。
    - 解决方案: 确保安装过程中正确施加力,避免针脚受到不必要的拉扯。
    - 问题: 连接不稳固。
    - 解决方案: 使用合适的工具进行焊接,确保焊接质量,避免冷焊现象。

    总结和推荐


    总体而言,Duplex Plated Bergstik® II Headers凭借其出色的机械和电气性能、广泛的适用性和环境适应性,在多个领域都表现出色。对于需要高度可靠连接的应用,这款产品是一个值得信赖的选择。强烈推荐给寻求高质量连接解决方案的专业人士和工程师。

77311-101-31LF参数

参数
排数 1
防护等级 -
颜色 黑色
额定电流 3A
触头镀层 - 配接
类型 Header,Push-Pull
间距-配接 2.54mm
针脚数 31pin
触头镀层厚度 - 配接 760nm
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77311-101-31LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-101-31LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-101-31LF 77311-101-31LF数据手册

77311-101-31LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.1405 ¥ 9.4658
库存: 1000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 946.58
