77317-403-54LF

厂牌: AMPHENOL
产品描述: 54pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77317-403-54LF
供应商: 期货订购
标准整包数: 50

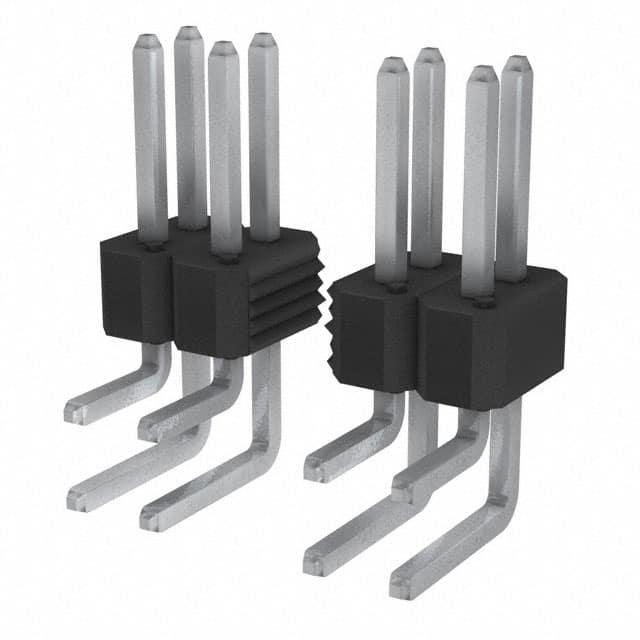

AMPHENOL 矩形连接器 - 针座 - 公插针 77317-403-54LF

77317-403-54LF概述


    产品简介


    Duplex Plated Bergstik® II Headers(双镀层Bergstik® II接头)
    Duplex Plated Bergstik® II Headers 是一种用于连接不同电路板、电缆、电线及柔性线路的接头。该产品通过垂直和直角的单行或双行及三行配置提供了多种连接方式。主要应用于电路板到电路板、电路板到电缆、电路板到离散线以及电路板到柔性接口的连接。

    技术参数


    电气特性
    - 绝缘电阻:≥ 5,000 兆欧(测量电压:500 V 直流,测量时间:2 分钟)
    - 介电强度:无击穿、漏电流 < 1 毫安(测试电压:1500 V 直流、交流或方波,测试时长:60 秒)
    - 电流承载能力:3 安培
    - 工作温度范围:-65°C 至 +130°C
    机械特性
    - 针保持力:2.0 磅(加载速度:0.2 英寸/分钟)
    环境条件
    - 热冲击:-55°C 至 +105°C(尼龙材料),-65°C 至 +130°C(PCT、PPS 和 LCP 材料)
    - 恒湿测试:温度 +40°C,相对湿度 95%,持续 96 小时
    - 高温寿命:105°C(尼龙材料),130°C(PCT、PPS 和 LCP 材料),测试时长 315 小时
    - 焊接耐热性:无物理损坏

    产品特点和优势


    独特功能
    - 双重镀层设计:金和镍的双重镀层增加了接触面积的可靠性和耐腐蚀性。
    - 兼容多种终端:可与符合 0.025" 针兼容的终端配合使用,适用于多种应用场景。
    - 高电流承载能力:3 安培的电流承载能力使得该产品适合大功率设备的应用。
    - 宽工作温度范围:-65°C 至 +130°C 的工作温度范围使其能够在极端环境下稳定工作。
    市场竞争力
    - 通过了严格的 MIL-STD-202、MIL-STD-1344 等标准测试,确保其高可靠性。
    - 符合欧盟 RoHS 指令要求,是一种无铅环保产品。

    应用案例和使用建议


    应用场景
    - 汽车电子:由于其高可靠性,非常适合用于汽车的导航系统、车载音响等应用。
    - 工业控制:能够承受严苛的工业环境,适用于工厂自动化设备的连接。
    - 通信设备:由于具有良好的电流承载能力和宽温范围,适合作为通信设备内部组件的连接件。
    使用建议
    - 在进行焊接操作时,需遵循 IPC/JEDEC J-STD-020C 标准,确保不会对产品造成损坏。
    - 连接时应确保接触良好,避免虚焊现象。

    兼容性和支持


    兼容性
    - 可与 FCI 的 Mini PV 接口或其他符合 0.025" 针的插口配合使用。
    支持
    - 厂商提供全面的质量保证计划,涵盖从生产到最终使用的各个环节。如有任何质量问题,可联系厂商获得技术支持和维护服务。

    常见问题与解决方案


    1. 产品在高温条件下出现故障
    - 解决方法:确认所选型号的高温极限值,检查环境温度是否超出其工作范围。
    2. 接触不良
    - 解决方法:重新焊接并确保焊接质量,或者更换新的插口和针脚。
    3. 产品耐热性差
    - 解决方法:选择更高温度等级的产品型号,确保符合具体应用场景的要求。

    总结和推荐



    总结


    - Duplex Plated Bergstik® II Headers 具有良好的电气性能和高可靠性,能够适应各种复杂的工作环境。
    - 通过了多项国际标准测试,符合欧盟 RoHS 指令,是高品质的连接解决方案。
    推荐
    - 高度推荐在需要高可靠性连接的汽车电子、工业控制和通信设备等领域使用。对于需要长时间稳定工作的应用场景,这款产品将是一个理想的选择。

77317-403-54LF参数

参数
针脚数 54pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 Breakaway,Header,Push-Pull
额定电流 3A
触头镀层厚度 - 配接 2μm
颜色 黑色
触头镀层 - 配接
防护等级 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77317-403-54LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-403-54LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-403-54LF 77317-403-54LF数据手册
