77311-418-14LF

厂牌: AMPHENOL
产品描述: 14pin 2.54mm 1 Header,Push-Pull 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77311-418-14LF
供应商: 期货订购
标准整包数: 200
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-418-14LF

77311-418-14LF概述


    产品简介

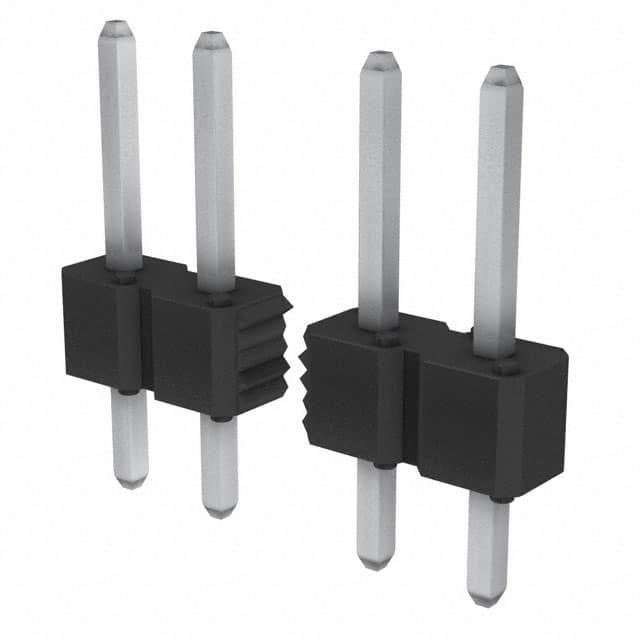

    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种高性能的插头连接器,适用于各种电子设备的板对板、板对线、板对离散线和板对柔性电路的连接需求。这种连接器具有垂直一排、两排或三排以及直角一排和两排配置的特点,可广泛应用于通信、工业自动化、汽车电子及医疗设备等领域。

    技术参数


    - 产品类型:板对板连接器
    - 电气特性:
    - 绝缘电阻(未接合时):≥5,000兆欧
    - 介电耐压:≥1500V(DC、RMS或AC,60Hz)
    - 电流容量:3安培
    - 操作温度范围:-65°C 至 +130°C
    - 机械特性:
    - 针保持力:≥2.0磅
    - 环境条件:
    - 温度冲击:-55°C至+105°C(尼龙),-65°C至+130°C(PCT、PPS、LCP)
    - 恒定湿度:40°C,95%相对湿度
    - 高温寿命:105°C(尼龙),130°C(PCT、PPS、LCP),315小时
    - 认证:
    - 符合RoHS标准(2002/95/EC)

    产品特点和优势


    1. 双重镀层:该产品采用双层镀层工艺,显著提高了连接器的可靠性与耐久性。
    2. 多功能应用:支持多种互连方式,能够灵活应用于不同的电子产品设计中。
    3. 高电流承载能力:最大可达3安培,适用于大功率应用。
    4. 宽温度范围:能够在极端环境下稳定工作,温度范围从-65°C到+130°C。
    5. 环保材料:符合RoHS标准,环保无铅,适用于对环保要求高的应用场景。

    应用案例和使用建议


    应用案例:
    - 在汽车电子系统中,用于发动机控制模块与传感器之间的信号传输。
    - 在医疗设备中,用于设备内部的多通道信号传输。
    - 在通信设备中,用于板对板的数据传输。
    使用建议:
    - 确保安装过程中避免过度弯曲或施加过大的应力,以防止针脚损坏。
    - 建议使用适当的工具进行焊接,确保焊点质量,提高连接器的可靠性。
    - 定期检查连接器的状态,特别是在高温或高湿度环境中长时间使用后。

    兼容性和支持


    兼容性:
    - 该连接器可以与FCI的Mini PV终端或其它符合0.025英寸插针兼容的插座配合使用。
    支持:
    - 提供详尽的技术文档和支持,帮助客户正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:安装过程中针脚容易变形。
    解决方案:建议使用专用的安装工具,并严格按照制造商的安装指南操作。
    2. 问题:连接器在高温下出现故障。
    解决方案:确保在设计阶段考虑温度因素,并选择适合应用温度范围的产品型号。
    3. 问题:连接器焊接时出现不良焊点。
    解决方案:确保焊接设备和工艺符合标准,使用适当的助焊剂并控制好焊接温度和时间。

    总结和推荐


    总结:
    Duplex Plated Bergstik® II Headers 连接器以其出色的电气特性和高可靠性,在众多电子设备应用中表现出色。它具备多重镀层和优良的机械特性,适合在严苛环境下长期使用。
    推荐:
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐此款连接器用于需要高可靠性的电子设备中。无论是工业自动化、汽车电子还是医疗设备领域,Duplex Plated Bergstik® II Headers 都能提供可靠的连接解决方案。

77311-418-14LF参数

参数
针脚数 14pin
间距-配接 2.54mm
排数 1
排距 -
防护等级 -
触头镀层 - 配接
类型 Header,Push-Pull
触头镀层厚度 - 配接 2μm
颜色 黑色
额定电流 3A
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77311-418-14LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-418-14LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-418-14LF 77311-418-14LF数据手册

77311-418-14LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
