67996-424HLF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 24pin 3A 2.54μm 锡 黑色 通孔安装 30.48mm(长度)
供应商型号: TS-67996-424HLF
供应商: 海外现货
标准整包数: 1

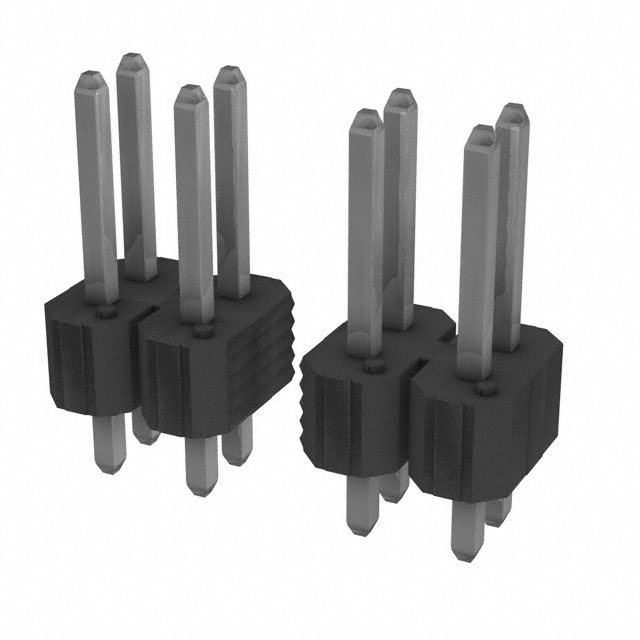

AMPHENOL 矩形连接器 - 针座 - 公插针 67996-424HLF

67996-424HLF概述


    产品简介


    产品名称:BERGSTIK® /BERGSTIK™ Headers
    产品类型:连接器接头
    主要功能:BERGSTIK® 和 BERGSTIK™ 接头主要用于低功率应用场合,适用于印刷电路板上直角或水平方向断开连接的场景。这些接头仅提供插针部分,通过任何匹配的0.025英寸方形插座来完成整个连接。
    应用领域:广泛应用于通信、工业控制、计算机、医疗设备等需要可靠电气连接的领域。

    技术参数


    - 电流额定值:5A
    - 电压范围:110V
    - 工作温度范围:
    - 尼龙材料:-65°C 至 105°C
    - 聚对苯二甲酸丁二醇酯(PCT)、聚苯硫醚(PPS)及液晶聚合物(LCP)材料:-65°C 至 130°C
    - 绝缘电阻:未接线状态下≥5000兆欧
    - 耐压:各接触点之间的耐压≥1500V(根据接触间距)

    产品特点和优势


    - 材料选择多样:接触部分采用黄铜合金,绝缘部分则为玻璃或矿物填充尼龙、PCT、PPS及LCP等材料,具有高绝缘强度。
    - 兼容性强:支持多种镀层选择(锡、锡铅合金、金、钯合金),以适应不同环境下的使用需求。
    - 设计灵活:可选直角和水平两种安装方式,易于集成于不同尺寸的电路板设计中。
    - 可靠性高:符合MIL-STD-1344等标准,确保在极端环境下仍能保持良好的电气性能。
    - 环保认证:达到欧盟RoHS要求,实现无铅化生产,符合环保要求。

    应用案例和使用建议


    - 应用案例:BERGSTIK® /BERGSTIK™ 接头广泛用于自动化设备、测试仪器及各种嵌入式系统中。例如,在工业控制设备中,它作为信号传输的关键组件,确保了系统的稳定运行。
    - 使用建议:
    - 确保接头与插座的匹配性,避免接触不良导致的电气故障。
    - 在高温环境中使用时,注意定期检查接头的绝缘性能,防止因过热导致的电气性能下降。
    - 针对特殊应用需求,可以选择不同的镀层方案,提高接头的使用寿命。

    兼容性和支持


    - 兼容性:BERGSTIK® /BERGSTIK™ 接头可以与市场上大多数标准0.025英寸方形插座配套使用,提供广泛的互换性。
    - 支持服务:FCI提供详尽的产品文档和技术支持,确保客户能够正确使用并维护该产品。

    常见问题与解决方案


    - 问题一:接头插入过程中卡住。
    - 解决方案:检查接头与插座的公差配合,确认是否有异物阻碍;适当润滑接头可缓解此现象。

    - 问题二:接头表面出现腐蚀现象。
    - 解决方案:对于暴露在恶劣环境中的接头,建议选用具有良好防腐蚀特性的镀层(如金或钯合金)以延长使用寿命。

    总结和推荐


    BERGSTIK® /BERGSTIK™ 接头凭借其优越的电气性能、多样的材料选择及可靠的结构设计,在众多应用场景中表现出色。无论是作为工业自动化设备中的信号传输组件还是实验室测试仪器的一部分,它们都能提供稳定的连接保障。强烈推荐在需要高性能连接器的应用中使用本产品。

67996-424HLF参数

参数
排数 2
间距-配接 2.54mm
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 2.54μm
额定电流 3A
类型 Header,Push-Pull
颜色 黑色
针脚数 24pin
长*宽*高 30.48mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

67996-424HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

67996-424HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 67996-424HLF 67996-424HLF数据手册

67996-424HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6988 ¥ 5.94
400+ $ 0.6851 ¥ 5.8237
600+ $ 0.6293 ¥ 5.3489
1000+ $ 0.6167 ¥ 5.2423
库存: 3340
起订量: 337 增量: 8
交货地:
最小起订量为:200
合计: ¥ 1188
直接购买
加入购物车
