77311-418-20LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 20pin 3A 2μm 锡 黑色 通孔安装 50.8mm(长度)
供应商型号: Q-77311-418-20LF
供应商: 期货订购
标准整包数: 1000

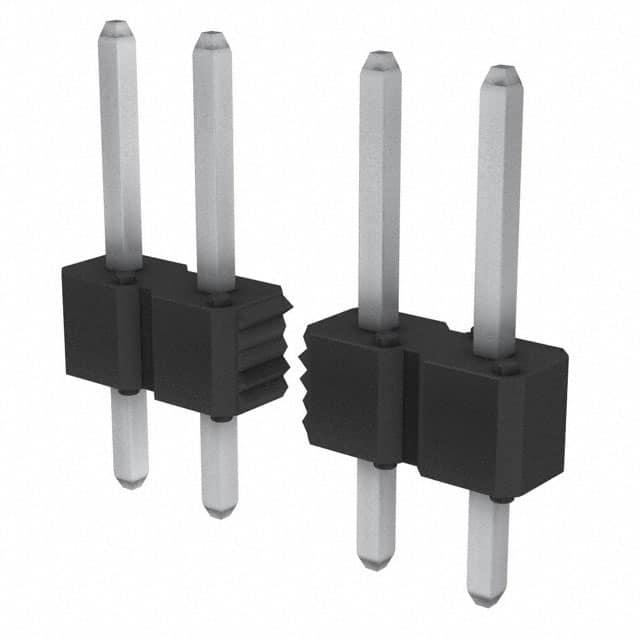

AMPHENOL 矩形连接器 - 针座 - 公插针 77311-418-20LF

77311-418-20LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一种高可靠性连接器,主要用于实现板到板、板到线缆、板到离散电线和板到柔性互联的应用。这些连接器提供垂直和直角安装选项,能够适应不同的安装需求。它们广泛应用于工业控制、通讯设备、汽车电子、航空航天和医疗设备等领域。

    技术参数


    基本规格:
    - 型号系列:BUS-12-114
    - 制造商:FCI
    - 材料:磷青铜合金、高温树脂
    - 镀层:镍镀层,金镀层(可选)
    - 符合标准:UL-94-V0、MIL-STD-202、MIL-STD-1344、MIL-G-45204、MIL-P-81728
    电气特性:
    - 绝缘电阻:≥5,000兆欧姆
    - 介电强度:≥1,500伏特(DC或AC,60Hz)
    - 电流容量:3安培
    - 工作温度范围:-65°C 至 +130°C
    机械特性:
    - 轴向载荷:2.0磅
    - 插针保持力:≥2.0磅(施加载荷速率0.2英寸/分钟)
    环境条件:
    - 热冲击测试:-55°C 至 +105°C(尼龙);-65°C 至 +130°C(PCT, PPS & LCP)
    - 湿度测试:+40°C,95%RH
    - 高温寿命测试:105°C(尼龙),130°C(PCT, PPS & LCP),315小时
    - 焊接耐热测试:无物理损伤

    产品特点和优势


    - 双面镀层:采用镍和金双层镀层,提高抗腐蚀性和接触可靠性。
    - 广泛的工作温度范围:可在极端环境下稳定运行,适用于各种苛刻条件。
    - 高电流承载能力:3安培的电流容量,适合多种高电流应用场景。
    - 多功能安装方式:支持垂直和直角安装,灵活性强。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中,用于信号传输和电源分配。
    - 在通讯设备中,实现高速数据传输和信号完整性。
    - 在汽车电子系统中,确保关键系统的连接稳定性。
    使用建议:
    - 在安装过程中确保所有连接器都牢固固定,避免因振动导致松动。
    - 定期进行绝缘电阻和介电强度测试,确保长期可靠性。
    - 注意避免过高的环境温度和湿度,以免影响使用寿命。

    兼容性和支持


    - 兼容性:可与FCI的Mini PV终端或其他0.025英寸插针兼容的插座配合使用。
    - 技术支持:提供详尽的产品文档和技术支持,包括定期的维护和检测服务。

    常见问题与解决方案


    常见问题:
    1. 连接器松动:检查安装是否牢固,确保螺钉已紧固。
    2. 电流不足:确认连接器与电缆的匹配规格,检查是否有接触不良的情况。
    3. 温度超限:调整安装位置,避免热源直接接触。
    解决方案:
    - 检查安装:确保所有连接器和螺丝均已正确安装并紧固。
    - 电缆匹配:选择合适的电缆规格,确保连接器与电缆之间没有接触不良。
    - 散热措施:采取适当的散热措施,如加装散热片或改变安装位置。

    总结和推荐


    总结:
    Duplex Plated Bergstik® II Headers以其高可靠性和广泛的工作温度范围,在多种工业和商业环境中表现出色。其独特的双面镀层设计不仅提升了抗腐蚀性,还确保了长期的稳定性和可靠性。
    推荐:
    对于需要在严苛环境下稳定工作的场合,尤其是那些需要高电流承载能力和多功能安装方式的应用,Duplex Plated Bergstik® II Headers 是一个理想的选择。我们强烈推荐这一产品以满足您的特定需求。

77311-418-20LF参数

参数
排数 1
针脚数 20pin
间距-配接 2.54mm
颜色 黑色
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 2μm
防护等级 -
类型 Header,Push-Pull
长*宽*高 50.8mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77311-418-20LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-418-20LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-418-20LF 77311-418-20LF数据手册

77311-418-20LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.0504
库存: 10000
起订量: 3000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4050.4
