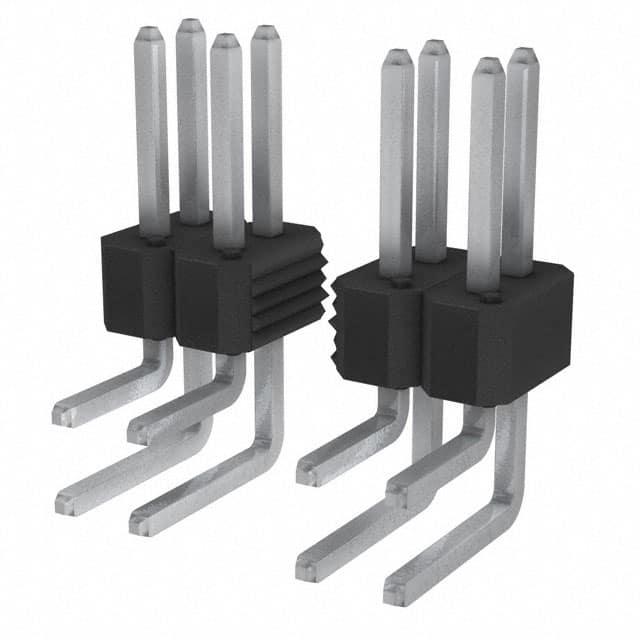

77317-404-18LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 18pin 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77317-404-18LF
供应商: 期货订购
标准整包数: 200
AMPHENOL 矩形连接器 - 针座 - 公插针 77317-404-18LF

77317-404-18LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    产品类型: 连接器
    主要功能: 用于垂直和直角配置的板对板、板对线、板对柔性连接
    应用领域: 广泛应用于消费电子、工业自动化、汽车电子及通信设备等领域

    技术参数


    性能参数:
    - 插针材料: 磷青铜合金 UNS C51000(符合 ASTM B-159)
    - 绝缘体: 高温树脂,具有 UL-94-V0 阻燃等级
    - 镀层厚度: 针尾镀层至少 100u" 的锡铅(0.060/0.040 比例),镍镀层 50u"
    - 接触面积: 镀金厚度至少 50u"(符合 MIL-G-45204,Type II)
    - 其他区域镀层: 镍镀层 50u"(符合 QQ-N-290,Class 2)
    电气特性:
    - 绝缘电阻: 不小于 5,000 兆欧(测试电压 500V DC,测量时间 2 分钟)
    - 耐压强度: 1500V(DC 或 AC 60Hz,测试时间 60秒)
    - 电流额定值: 3安培
    - 工作温度范围: -65°C 到 +130°C
    机械特性:
    - 单个插针最小轴向载荷: 2磅(应用速率 0.2英寸/分钟)
    - 弯曲和热暴露前不会松动
    环境条件:
    - 热冲击: 温度范围 -55°C 至 +105°C(尼龙)或 -65°C 至 +130°C(PCT, PPS&LCP)
    - 恒湿状态: 温度 +40°C,相对湿度 95%,持续 96小时
    - 高温寿命: 温度 105°C(尼龙)或 130°C(PCT, PPS&LCP),持续 315小时
    - 表面贴装: 245±5°C 或无铅峰值温度 260°C±5°C,持续 10秒

    产品特点和优势


    产品特点:
    - 双镀层设计(镍/金),增强电气性能和可靠性
    - 高温材料确保在恶劣环境下稳定工作
    - 适用于多种安装方式:垂直和直角配置
    - 铅Free选项,满足环保要求
    优势:
    - 高可靠性: 通过严格的热冲击和恒湿测试,确保长期使用稳定性
    - 广泛兼容性: 支持多种连接方式,适应不同应用场景
    - 环境友好: 符合RoHS标准,无铅化设计减少环境污染
    - 高性能: 高电流额定值和低绝缘电阻,保证电路安全可靠

    应用案例和使用建议


    应用案例:
    - 消费电子: 如智能手机、平板电脑等
    - 工业自动化: 自动化设备的信号传输
    - 汽车电子: 车载导航系统、娱乐系统连接
    - 通信设备: 数据中心的板级互连
    使用建议:
    - 安装位置选择: 确保安装位置远离热源和潮湿环境
    - 正确安装: 注意安装方向和焊接温度,避免损坏连接器
    - 定期检查: 定期检查接触面积的镀层,确保其未出现磨损或腐蚀

    兼容性和支持


    兼容性:
    - 与 FCI 的 Mini PV® 终端或其他 0.025" 针兼容的插座(中心距为 0.100")兼容
    支持:
    - 厂商提供全面的技术支持和售后服务
    - 客户可获得详细的产品文档和测试报告

    常见问题与解决方案


    常见问题:
    - 连接器失效: 可能是由于焊接温度过高或过低导致的
    - 接触不良: 需要检查接触面积是否有氧化或损伤
    解决方案:
    - 温度控制: 确保焊接过程中的温度在制造商推荐范围内
    - 定期清洁: 使用适当的清洁剂定期清洁接触面,去除氧化物

    总结和推荐



    总结

    :
    - Duplex Plated Bergstik® II Headers 是一款高性能、高可靠性的连接器产品
    - 通过严苛的测试,确保在极端环境下也能保持良好的电气和机械性能
    - 铅Free选项使其成为环保意识强的客户的首选
    推荐:
    - 我们强烈推荐使用此产品,特别是在需要高可靠性和宽温度范围的应用场合。对于希望确保长期使用稳定性的客户来说,这是一款理想的连接器选择。

77317-404-18LF参数

参数
防护等级 -
类型 Breakaway,Header,Push-Pull
额定电流 3A
排数 2
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 2μm
针脚数 18pin
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77317-404-18LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-404-18LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-404-18LF 77317-404-18LF数据手册
