77317-412-70LF

厂牌: AMPHENOL
产品描述: 70pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77317-412-70LF
供应商: 期货订购
标准整包数: 50

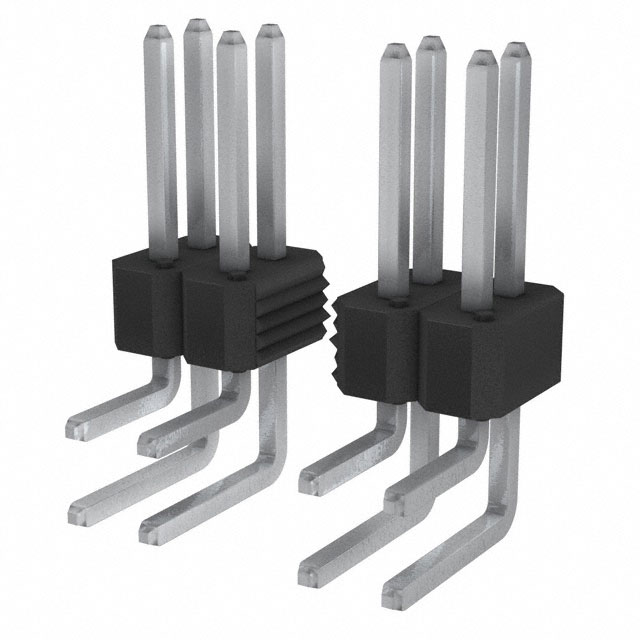

AMPHENOL 矩形连接器 - 针座 - 公插针 77317-412-70LF

77317-412-70LF概述

    Duplex Plated Bergstik® II Headers 技术手册

    产品简介


    Duplex Plated Bergstik® II Headers 是一款多功能电子连接器,适用于各种复杂的应用场合。它通过提供板对板、板对线、板对电缆以及板对柔性互联的功能,广泛应用于工业自动化、电信设备、医疗仪器和消费电子等多个领域。该产品采用镀双层结构设计,确保了其高可靠性及良好的电气性能。

    技术参数


    - 材料:针脚材料为ASTM B-159标准的磷青铜合金UNS C51000;绝缘体采用UL-94-V0阻燃高温树脂。
    - 镀层:针脚电镀工艺采用镍(50u")和金(100-150µ"纯锡/100 u"锡铅),符合MIL-G-45204和MIL-P-81728标准。
    - 电气特性:
    - 绝缘电阻 ≥ 5,000 兆欧姆(500V DC测试)
    - 耐压电压 ≥ 1500V DC(峰值)
    - 最大电流承载能力:3安培
    - 工作温度范围:-65°C 到 +130°C
    - 机械特性:轴向负载能力 ≥ 2.0 磅(0.2英寸/分钟)

    产品特点和优势


    1. 高可靠性:通过一系列严格的环境测试(如热循环、湿度、高温老化和SMT再流焊),确保长期稳定运行。
    2. 兼容性:与FCI的Mini PV终端或其他0.025"插针兼容接头相匹配,可广泛应用于不同平台。
    3. 环保设计:完全符合RoHS标准,无铅化设计减少环境污染。

    应用案例和使用建议


    该产品适用于多种复杂电路的设计,例如医疗监控系统、汽车导航设备和高性能计算平台。在实际使用过程中,应根据具体应用场景选择合适的尺寸和配置,同时注意保持正确的安装顺序和接触面积,以达到最佳效果。

    兼容性和支持


    产品与FCI及其他兼容制造商的标准兼容,易于集成到现有系统中。此外,制造商提供了详尽的质量保证和后续技术支持,包括安装指导、故障排查等。

    常见问题与解决方案


    1. 针脚松动:检查针脚安装是否牢固,必要时重新进行焊接操作。
    2. 耐压不足:检查接头是否正确连接,是否存在损坏或污染。
    3. 电气性能不稳定:检查周围环境温度是否超出工作范围,确保在推荐的温度范围内使用。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers凭借其优良的电气性能、高可靠性和广泛的适用性,在多个行业中具有很强的竞争力。对于追求高性能和高可靠性的项目而言,它是一款值得推荐的产品。

77317-412-70LF参数

参数
针脚数 70pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 2μm
防护等级 -
额定电流 3A
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
颜色 黑色
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77317-412-70LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77317-412-70LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77317-412-70LF 77317-412-70LF数据手册

77317-412-70LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 14.85
350+ ¥ 14.85
库存: 3000
起订量: 300 增量: 50
交货地:
最小起订量为:300
合计: ¥ 4455
