95278-106-04LF

厂牌: AMPHENOL
产品描述: 4pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 760nm 金 黑色 贴片安装 14.7mm(高度)
供应商型号: 3882232
供应商: 海外现货
标准整包数: 10

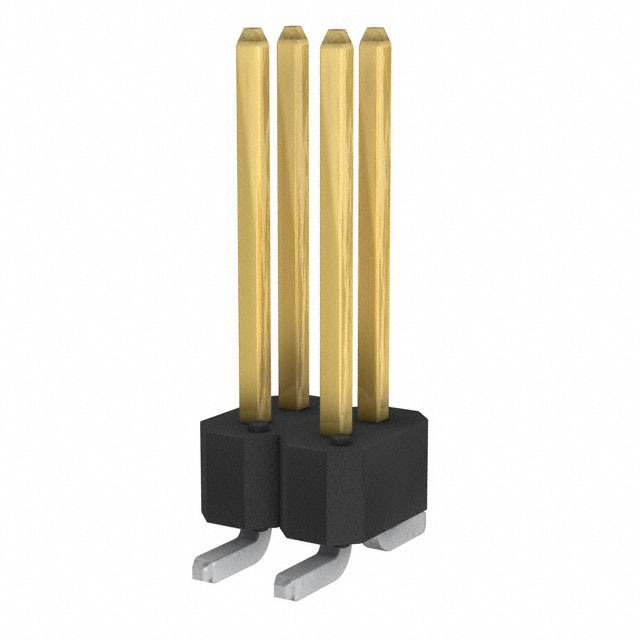

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-106-04LF

95278-106-04LF概述


    产品简介


    BergStik® Headers
    BergStik® Headers 是一种高度灵活的直插式无屏蔽连接器,广泛应用于各种电子产品中。这些连接器包括直角无屏蔽(Straight Unshrouded)、堆叠式无屏蔽(Stacking Unshrouded)以及水平直角无屏蔽(Right-Angle Unshrouded)等多种类型。它们的主要功能是提供可靠而经济的电气连接解决方案,支持表面贴装(SMT)、通孔(THT)、压接(PF)和穿板焊接(PIP)等多种安装方式。

    技术参数


    - 材料:
    - 机壳:耐高温塑料
    - 阻燃等级:UL94V-0
    - 引脚:磷青铜
    - 镀层:金/GXT® 或锡/镍(1.27μm,50μin)
    - 机械性能:
    - 引脚与外壳的保持力:≥9N
    - 电气性能:
    - 电流额定值:连续电流3A;DC最大2A/接触
    - 绝缘电阻:≥5000MΩ
    - 介质耐电压:≥1500Vrms
    - 环境条件:
    - 工作温度范围:-65°C至+125°C

    产品特点和优势


    - 高温度塑料材料:允许耐高温操作,适用于多种应用环境。
    - 自定义高度:可自由剪裁或拆分以满足不同长度需求,提高了灵活性。
    - 0.64mm方形空白接触:接触面平滑,质量一致。
    - 双重镀层:提供优异的耐用性和低成本效益。
    - 多款接口方式:兼容SMT、THT、PF和PIP等多种安装方式,适用范围广。
    - 高标准认证:符合DIN 41651规范、HE 13和BT D2632等标准,确保产品质量。

    应用案例和使用建议


    应用案例:
    - 个人护理设备(如吹风机)
    - 家庭护理设备(如清洁机器人)
    - 家居自动化(如报警系统)
    - 服务器
    - 存储设备
    - 机器人
    - 可编程逻辑控制器(PLC)
    - 电动工具
    使用建议:
    - 在需要较高电流的应用场合(如服务器),应选择高电流额定值的产品,确保可靠性。
    - 对于需要紧凑布局的设备,可以考虑通过堆叠的方式安装多个BergStik® Headers来节省空间。

    兼容性和支持


    - 兼容性:BergStik® Headers可与其他Amphenol品牌的组件完全兼容,例如Dubox® 接收器。
    - 支持与维护:制造商提供了全面的技术支持和服务保障,确保用户能够高效地使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保引脚与插座紧密接触,检查引脚是否损坏。 |
    | 插入困难 | 检查插入工具是否正确匹配,确保没有杂质阻挡。 |
    | 温度过高 | 检查散热设计是否合理,必要时增加散热片。 |

    总结和推荐


    综上所述,BergStik® Headers以其卓越的电气性能、广泛的适用范围和灵活的设计脱颖而出。无论是家用电器还是工业设备,都能找到合适的应用场景。其高可靠性、低维护成本和易操作性使得这款产品在市场上具有强大的竞争力。因此,强烈推荐BergStik® Headers用于需要高效、可靠电气连接的各类设备。

95278-106-04LF参数

参数
针脚数 4pin
间距-配接 2.54mm
排数 2
排距 2.54mm
颜色 黑色
类型 Breakaway,Header,Push-Pull
防护等级 -
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 760nm
长*宽*高 14.7mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 袋装

95278-106-04LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-106-04LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-106-04LF 95278-106-04LF数据手册

95278-106-04LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
