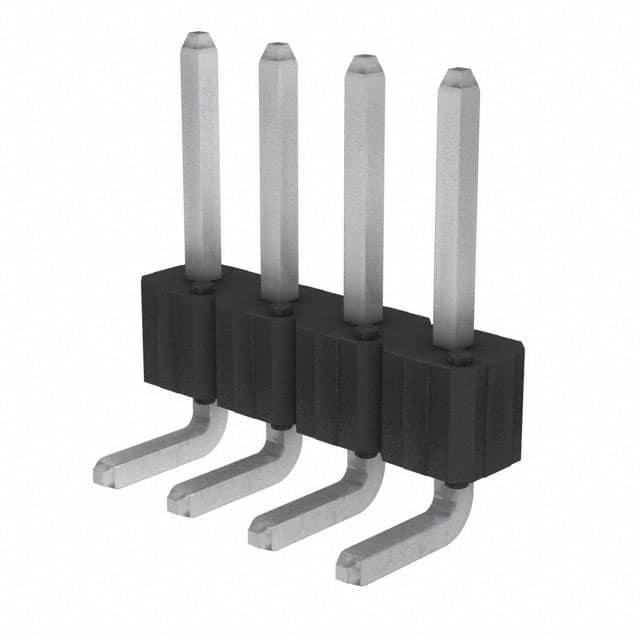

68015-404HLF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 4pin 3A 2.54μm 锡 黑色 通孔安装 10.16mm(长度)
供应商型号: 649-68015-404HLF
供应商: Mouser
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 68015-404HLF

68015-404HLF概述

    # BergStik® Headers 系列电子元器件技术手册

    1. 产品简介


    BergStik® Headers 是一款具有突破性设计的电子连接器,广泛适用于多种工业领域。该系列产品提供表面贴装(SMT)、通孔插装(THT)、压接式安装(PF)和锡膏焊接(PIP)四种版本。单排和双排的连接器可提供从2到72个位置的灵活选择,非常适合需要高可靠性、低成本且支持多种安装方式的应用场景。典型应用领域包括个人护理设备、家用清洁机器人、家庭自动化报警系统、服务器、存储设备、机器人以及可编程逻辑控制器(PLC)。

    2. 技术参数


    材料
    - 外壳:高温热塑性塑料,符合UL94V-0阻燃等级。
    - 引脚:磷青铜材质。
    - 电镀:金/金合金(GXT®)或1.27微米镍上2微米锡镀层。
    机械性能
    - 引脚保持力≥9牛顿(N)。
    电气性能
    - 电流承载能力:连续3安培。
    - 绝缘电阻:最小5000兆欧姆(MΩ)。
    - 耐压值:交流1500伏特(Vrms)。
    环境条件
    - 工作温度范围:-65°C 至 +125°C。

    3. 产品特点和优势


    BergStik® Headers 系列具有以下显著特点:
    - 高温耐受性材料使其适合恶劣的工作环境。
    - 可定制的高度设计满足不同高度需求。
    - 四面方形接触点确保稳定的电气连接。
    - 成本效益高且易于维护清洁。
    - 符合DIN41651标准,适用于行业特定要求。

    4. 应用案例和使用建议


    应用实例
    BergStik® Headers 常用于空气干燥器、扫地机器人、家庭安全报警系统等场合。例如,在服务器环境中,这类连接器能够可靠地处理大电流传输任务;而在机器人领域,则因其紧凑的设计而备受青睐。
    使用建议
    为了最大化产品的性能表现,在实际使用过程中应注意正确的装配流程,避免过度弯曲引脚,并定期检查接头状态以确保长期稳定运行。

    5. 兼容性和支持


    BergStik® Headers 系列与Dubox® PCB插座完全兼容。制造商提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔时出现异常噪音 | 检查是否有灰尘或其他杂质堵塞连接处 |
    | 连接信号不稳定 | 调整插入深度至规定范围内 |

    7. 总结和推荐


    总体而言,BergStik® Headers 系列凭借其优越的技术参数、多样化的应用场景以及出色的性价比,在市场上占据了一席之地。如果您正在寻找一款既经济实惠又能适应复杂工况的连接解决方案,那么这款产品将是理想之选。强烈推荐给那些需要高性能、高可靠性的工程设计师和技术采购人员考虑采用此系列连接器。

68015-404HLF参数

参数
触头镀层厚度 - 配接 2.54μm
额定电流 3A
防护等级 -
排数 1
间距-配接 2.54mm
针脚数 4pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
长*宽*高 10.16mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

68015-404HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

68015-404HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 68015-404HLF 68015-404HLF数据手册

68015-404HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
