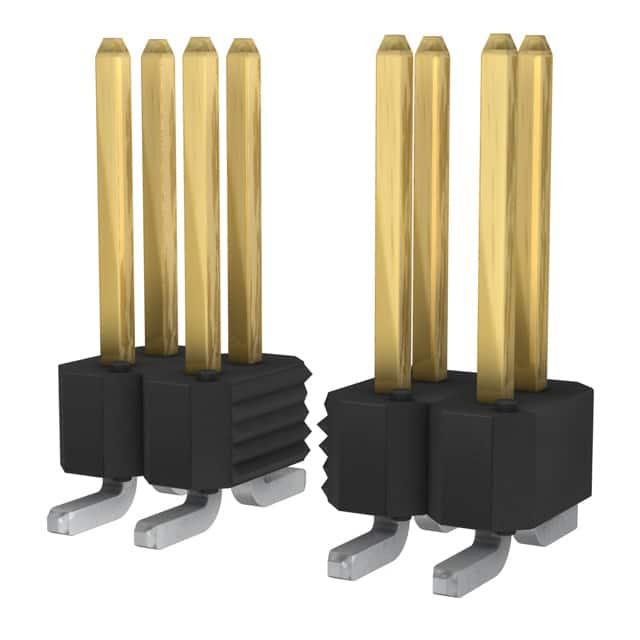

95278-102B46LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 46pin 3A 760nm 金 黑色 贴片安装
供应商型号: Q-95278-102B46LF
供应商: 期货订购
标准整包数: 150
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-102B46LF

95278-102B46LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种适用于板对板、板对电缆、板对离散线和板对柔性连接的应用场景的高可靠性电子连接器。这种连接器支持垂直和直角配置,并且通过与FCI的Mini PV™端子或其他0.025英寸引脚兼容的插座配合使用,能够实现多种连接需求。该产品是无铅产品,符合欧盟限制有害物质指令(RoHS)的要求。

    技术参数


    材料规范
    - 针脚材料:Phosphor Bronze Alloy UNS C51000 符合ASTM B-159标准。
    - 绝缘体材料:耐高温树脂,具备UL-94-V0级阻燃性能。
    表面处理
    - 焊锡尾部:采用MIL-P-81728标准,厚度为100µ”最小厚度的60/40锡铅合金镀层,或者100-150µ”纯锡(无铅选项)镀层,厚度为50µ”的镍镀层(QQ-N-290,Class 2)。
    - 接触区:镀金厚度按照MIL-G-45204,Type II标准进行镀镍(QQ-N-290,Class 2)。
    - 其余区域:镀镍厚度为50µ”(QQ-N-290,Class 2)。
    设计和构造
    - 连接器的设计、构造及物理尺寸按适用的产品图纸进行设计。
    电气特性
    - 绝缘电阻:大于等于5000兆欧姆,测试电压为500V直流,持续时间为两分钟。
    - 介电强度:测试电压为1500V(直流、有效值或交流、60Hz),测试时间为60秒。
    - 电流等级:3安培。
    - 操作温度范围:-65°C 至 +130°C。
    机械特性
    - 针脚保持力:轴向载荷为2.0磅,加载速率为0.2英寸/分钟,不得脱离绝缘体。
    环境条件
    - 热冲击测试:温度范围为-55°C 至 +105°C(尼龙),或 -65°C 至 +130°C(PCT、PPS & LCP),每种温度下保持30分钟,转移时间不超过5分钟。
    - 恒定湿度测试:温度为40°C,相对湿度为95%,测试条件为B,持续96小时。
    - 高温寿命测试:温度为105°C(尼龙)或130°C(PCT、PPS & LCP),持续时间为315小时。
    - 可焊性测试:根据FCI BUS-19-002与MIL-STD-202, Method 208F标准进行蒸汽老化测试,时长为4小时。
    - 焊锡耐热性测试:符合MIL-STD-202, Method 210B标准。
    - 回流焊接测试:峰值温度为245±5°C,或对于无铅选项为260±5°C,持续时间为10秒。

    产品特点和优势


    - 高可靠性:Duplex Plated Bergstik® II Headers在严苛环境下的稳定表现使其成为高可靠性的选择。
    - 宽温范围:其工作温度范围从-65°C到+130°C,使得其适用于各种极端环境。
    - 兼容性强:该产品可以与多种标准插座兼容,提供了多样化的连接方案。
    - 无铅环保:符合RoHS要求,减少环境污染。

    应用案例和使用建议


    应用案例:
    Duplex Plated Bergstik® II Headers 可广泛应用于通讯、医疗、汽车、工业控制等领域。例如,在汽车电子系统中,这些连接器可以用于发动机管理系统、安全气囊系统等关键部件之间的信号传输。
    使用建议:
    - 在组装过程中,确保使用正确的工具,以避免损坏针脚。
    - 焊接前应充分预热以防止局部过热。
    - 避免长时间暴露于极端环境中,以延长使用寿命。

    兼容性和支持


    该产品与FCI的Mini PV™端子和其他符合0.025英寸引脚标准的插座兼容。FCI提供全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:焊接后连接器不稳定。
    - 解决方法:检查焊接工艺是否正确,确保焊接温度和时间符合标准。
    - 问题2:连接器在高温环境下性能下降。
    - 解决方法:确保操作温度范围在-65°C至+130°C之间,并避免长时间暴露于超出此范围的环境中。
    - 问题3:接触不良。
    - 解决方法:检查插头和插座是否清洁,避免灰尘和杂质影响接触效果。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers是一款高性能、高可靠性的连接器,适合在各种严苛环境中使用。其广泛的温度适应能力和优秀的兼容性使其成为市场上的一大亮点。我们强烈推荐这款产品给需要高可靠性连接解决方案的应用场合。

95278-102B46LF参数

参数
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
额定电流 3A
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
防护等级 -
颜色 黑色
排数 2
针脚数 46pin
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-102B46LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-102B46LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-102B46LF 95278-102B46LF数据手册

95278-102B46LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 2.0563 ¥ 17.0674
库存: 1500
起订量: 150 增量: 150
交货地:
最小起订量为:150
合计: ¥ 2560.11
直接购买
