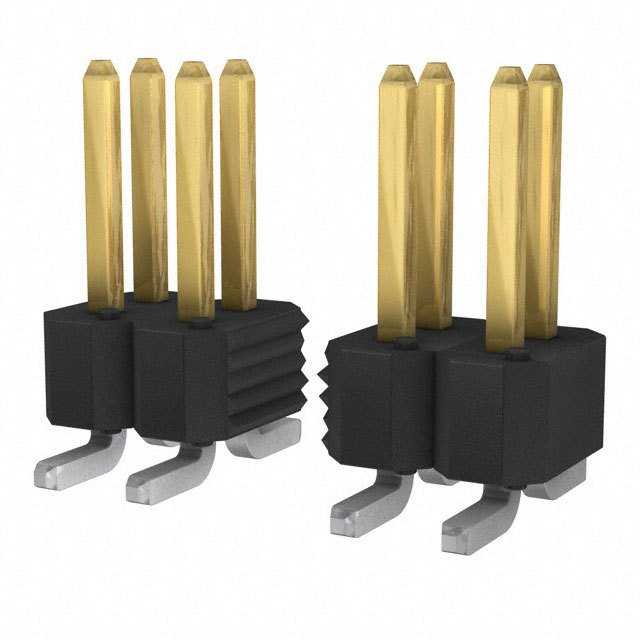

95278-801A18LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 18pin 3A 380nm 金 黑色 贴片安装
供应商型号: 649-95278-801A18LF
供应商: Mouser
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-801A18LF

95278-801A18LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一种用于板对板、板对电缆、板对离散线和板对柔性互联的应用的电子连接器。这些连接器适用于垂直单行、双行或三行配置以及直角单行和双行配置,提供了广泛的应用场景。此外,它们符合欧盟关于有害物质限制的指令(RoHS),确保产品的环保性。

    技术参数


    Duplex Plated Bergstik® II Headers 的主要技术规格如下:
    - 材质:针为按照ASTM B-159标准生产的磷青铜合金UNS C51000。
    - 绝缘材料:高温树脂,具有UL-94-V0级别的阻燃等级。
    - 针镀层:
    - 焊尾:50微英寸镍(QQ-N-290)加上至少100微英寸的锡铅(MIL-P-81728),或100-150微英寸纯锡。
    - 接触区域:50微英寸镍(QQ-N-290)加上指定厚度的金(MIL-G-45204, Type II)。
    - 其他区域:50微英寸镍(QQ-N-290)。
    - 设计与结构:按适用的产品图纸设计和制造。
    - 电气特性:
    - 绝缘电阻:≥5000兆欧(测试电压:500V DC;充电时间:2分钟)。
    - 耐压绝缘:无电弧闪络、绝缘击穿或过量漏电流(>1毫安)(测试电压:1500V,测试时间:60秒)。
    - 额定电流:3安培。
    - 工作温度范围:-65°C 到 +130°C。
    - 机械特性:
    - 针保持力:最小2.0磅,应用于速率0.2英寸/分钟的轴向负载。
    - 环境条件:
    - 冲击试验:-55°C到+105°C(尼龙)/-65°C到+130°C(PCT, PPS & LCP),每次温度持续30分钟。
    - 恒定湿度:+40°C,95%相对湿度,持续96小时。
    - 高温寿命:105°C(尼龙)/130°C(PCT, PPS & LCP),持续315小时。
    - 焊接耐热性:无物理损伤。
    - 回流焊接:峰值温度245±5°C(无铅峰值温度260±5°C,持续10秒)。

    产品特点和优势


    Duplex Plated Bergstik® II Headers 在设计上具备多层镀层,这使其具备优异的电气性能和可靠性。其独特的镀层处理方法不仅提升了接触电阻,还显著延长了使用寿命。此外,该产品具有出色的温度适应能力,在极端环境下仍能保持稳定性能,这使得它非常适合各种恶劣的工业环境。

    应用案例和使用建议


    Duplex Plated Bergstik® II Headers 可以广泛应用于各种复杂的电子系统中,如计算机、通讯设备、汽车电子、医疗设备等。例如,在计算机主板设计中,这种连接器可以用来实现多层电路板之间的信号传输。为了优化应用效果,用户应注意以下几点:
    - 在高温环境中使用时,尽量避免长时间暴露于极端温度条件下。
    - 在进行回流焊时,需严格控制焊接温度,以免损坏连接器。
    - 进行组装前,务必检查所有连接器的电气和机械特性是否满足要求。

    兼容性和支持


    Duplex Plated Bergstik® II Headers 适用于与FCI的Mini PV终端或其他0.025英寸针兼容的插座连接。制造商提供了详细的安装指南和技术支持,用户可以在遇到任何问题时随时联系技术支持团队。

    常见问题与解决方案


    1. 问题:如何进行焊接耐热性测试?
    - 解决方案:参考MIL-STD-202, Method 210B。确保焊接过程中的峰值温度控制在指定范围内,以避免物理损伤。
    2. 问题:如果出现针保持力不足的情况怎么办?
    - 解决方案:检查针的安装是否正确,确保每个针都牢固固定在绝缘体中。必要时重新安装针,并检查针的规格是否符合要求。
    3. 问题:如何确定连接器是否通过了耐湿性测试?
    - 解决方案:检查连接器是否在96小时内承受住+40°C,95%相对湿度的环境而没有物理损坏或电气故障。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 是一款非常可靠且高效的电子连接器,具有出色的电气性能、良好的温度适应性和优异的机械稳定性。对于需要高可靠性连接器的用户来说,它是一个极佳的选择。我们强烈推荐在设计复杂电子产品时使用这款连接器。

95278-801A18LF参数

参数
防护等级 -
排数 2
额定电流 3A
颜色 黑色
触头镀层 - 配接
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
针脚数 18pin
触头镀层厚度 - 配接 380nm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

95278-801A18LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-801A18LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-801A18LF 95278-801A18LF数据手册

95278-801A18LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
