10114830-11103LF

厂牌: AMPHENOL
产品描述: Detent Lock,Header 1.25mm 1 3pin 1A 金 贴片安装
供应商型号: ET-3727726
供应商: 海外现货
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 10114830-11103LF

10114830-11103LF概述


    产品简介

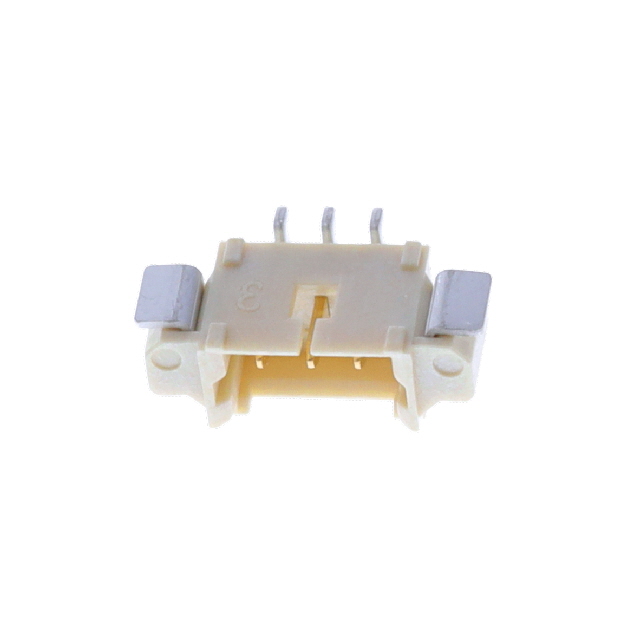

    FCI 1.25 mm Pitch SMT Wire to Board Connector
    FCI公司的1.25 mm Pitch SMT Wire to Board Connector是一款适用于多种电子设备的接线板连接器。该产品设计用于在表面贴装工艺中实现电线与印刷电路板之间的可靠连接。其主要功能包括提供稳定的电接触,确保电路的正常运行,并通过多针布局提高电路密度。这种类型的连接器广泛应用于通信设备、工业自动化系统、消费电子以及医疗设备等领域。

    技术参数


    基本参数:
    - 接口类型: 表面贴装 (SMT)
    - 针间距: 1.25 mm
    - 适用系列: 10114826~10114831
    电气特性:
    - 电压等级: 125V AC(每针)
    - 电流等级: 1A(0.8A32 AWG)
    机械特性:
    - 插拔力:
    - 插入力:最大2.00 kgf (1针) 到最大8.00 kgf (15针)
    - 拔出力:最小0.28 kgf (1针) 到最小0.65 kgf (15针)
    环境适应性:
    - 温度范围: -40°C到+85°C
    - 湿度: 40°C,相对湿度90%~95%,持续96小时
    - 振动: 频率10Hz至55Hz,持续2小时
    - 冲击: 半正弦脉冲,峰值加速度50G

    产品特点和优势


    优势:
    - 高可靠性: 通过严格的测试标准,确保长期稳定运行。
    - 低接触电阻: 最大初始接触电阻为20mΩ,有助于减少信号损失。
    - 坚固耐用: 能够承受多次插拔,寿命达到30次循环。
    - 宽温范围: 可在极端温度下工作,适用于各种严苛环境。
    - 环保材料: 符合RoHS标准,确保无铅焊接和环境友好。

    应用案例和使用建议


    应用案例:
    该连接器常用于需要高可靠性的电路板连接场合,如通信基站、工业控制设备、医疗设备和汽车电子系统。
    使用建议:
    - 在安装前请确保焊接区域清洁,避免氧化物和其他污染物。
    - 使用适当的焊接设备和工艺,以确保焊点牢固且不会损伤连接器。
    - 定期检查连接器的磨损情况,确保长期稳定运行。

    兼容性和支持


    兼容性:
    - 该连接器可与其他采用相同标准的电路板和电缆兼容。
    - 支持铅-free焊接工艺,符合RoHS标准。
    支持和服务:
    - 厂商提供详尽的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。
    - 专业团队提供定制化技术支持和售后服务。

    常见问题与解决方案


    问题1:
    插拔过程中出现异常噪音。
    解决方案:
    检查插头和插座是否清洁且无变形。如有必要,重新安装连接器,并确保正确对齐。
    问题2:
    连接器在高温环境下工作不稳定。
    解决方案:
    确认连接器满足相应的高温测试要求,并确保使用环境中温度不超过其额定值。
    问题3:
    长时间使用后接触电阻增加。
    解决方案:
    检查焊接点是否松动或腐蚀。必要时重新焊接或更换新的连接器。

    总结和推荐


    综合评价:
    FCI 1.25 mm Pitch SMT Wire to Board Connector凭借其出色的电气性能、高可靠性及广泛的环境适应性,在多种应用领域展现出卓越的表现。产品设计上充分考虑了用户的实际需求,通过多项严格测试,确保了其在恶劣环境下的稳定性和耐久性。
    推荐:
    强烈推荐给需要高性能、高可靠性连接器的各类电子设备制造商和工程设计师。

10114830-11103LF参数

参数
颜色 -
间距-配接 1.25mm
额定电流 1A
触头镀层 - 配接
防护等级 -
针脚数 3pin
排数 1
触头镀层厚度 - 配接 -
类型 Detent Lock,Header
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

10114830-11103LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

10114830-11103LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 10114830-11103LF 10114830-11103LF数据手册
