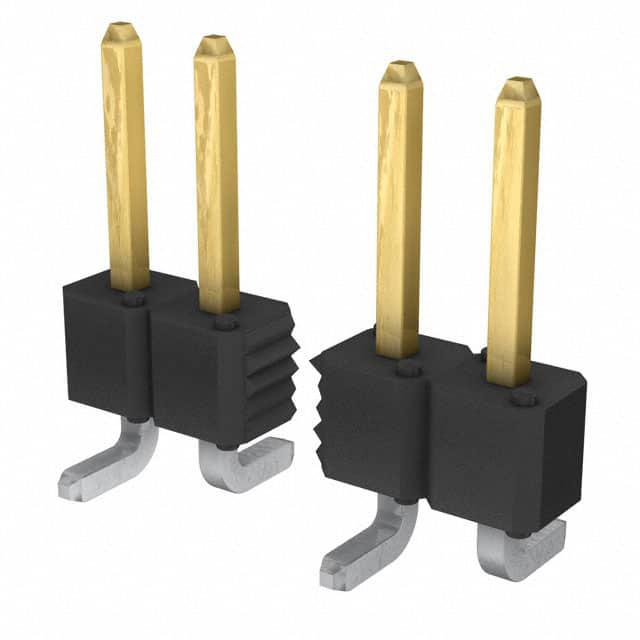

95293-801-07LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 7pin 3A 380nm 金 黑色 贴片安装
供应商型号: Q-95293-801-07LF
供应商: 期货订购
标准整包数: 500
AMPHENOL 矩形连接器 - 针座 - 公插针 95293-801-07LF

95293-801-07LF概述

    Duplex Plated Bergstik® II Headers 技术手册

    1. 产品简介


    Duplex Plated Bergstik® II Headers 是一种适用于多种连接需求的电子元器件,主要用于实现板到板、板到电缆、板到分立线缆以及板到柔性连接的应用场景。这种连接器提供垂直一、二、三排配置及直角一、二排配置,从而满足不同安装要求。此外,该产品为无铅设计,符合欧盟关于限制有害物质的指令(Directive 2002/95/EC)。

    2. 技术参数


    | 参数 | 规格 |

    | 绝缘电阻 | ≥ 5,000 兆欧姆 (MΩ) |
    | 耐电压 | 1500V (DC, RMS 或 AC, 60Hz) |
    | 电流额定值 | 3 安培 |
    | 工作温度范围 | -65°C 至 +130°C |
    | 引脚保持力 | ≥ 2.0 磅 |
    | 接触面积镀层 | 金镀层(厚度依图纸定义) |
    | 引脚镀层 | 100μ” 纯锡 或 50μ” 镍镀层 |
    | 接触尾镀层 | 100μ” 纯锡或 50μ” 镍镀层,可选纯锡 |

    3. 产品特点和优势


    - 多功能连接能力:提供多种连接配置,如垂直和直角配置,以适应不同的安装需求。
    - 可靠性高:经过严格的热冲击、湿度、高温寿命测试,确保在极端环境下的稳定性。
    - 符合环保标准:无铅设计,符合欧盟RoHS标准。
    - 耐用性强:引脚保持力强,能够承受高强度负载,且耐受焊接热冲击。
    - 适用广泛:与 FCI 的 Mini PV™ 终端或其他 0.025" 针兼容的插座配合使用。

    4. 应用案例和使用建议


    这些连接器在通信设备、工业自动化系统、医疗仪器等领域广泛应用。例如,在工业自动化系统中,这些连接器可以用于连接传感器、执行器和控制系统,提供可靠的信号传输。建议在使用时,根据具体的应用需求选择合适的引脚数和排列方式,并注意引脚的正确安装以确保良好的电气接触和机械稳定性。

    5. 兼容性和支持


    Duplex Plated Bergstik® II Headers 可以与 FCI 的 Mini PV™ 终端或其他兼容的插座配合使用。制造商提供了详尽的技术支持和售后服务,确保用户能够在使用过程中得到及时有效的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装困难 | 确保正确的插入方向,避免强制插拔 |
    | 电气接触不良 | 检查连接器表面是否有氧化或污垢,并进行清洁 |
    | 环境温度影响电气性能 | 确保连接器在指定的工作温度范围内使用 |

    7. 总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers 以其多功能连接能力、高可靠性和广泛的适用性成为一款非常出色的连接器产品。其卓越的电气和机械特性使其在多种应用场景中表现出色。强烈推荐在需要高性能连接解决方案的设计项目中选用这款产品。

95293-801-07LF参数

参数
额定电流 3A
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
排数 1
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
针脚数 7pin
防护等级 -
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95293-801-07LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-801-07LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-801-07LF 95293-801-07LF数据手册

95293-801-07LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 2.684
1000+ ¥ 2.684
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1342
