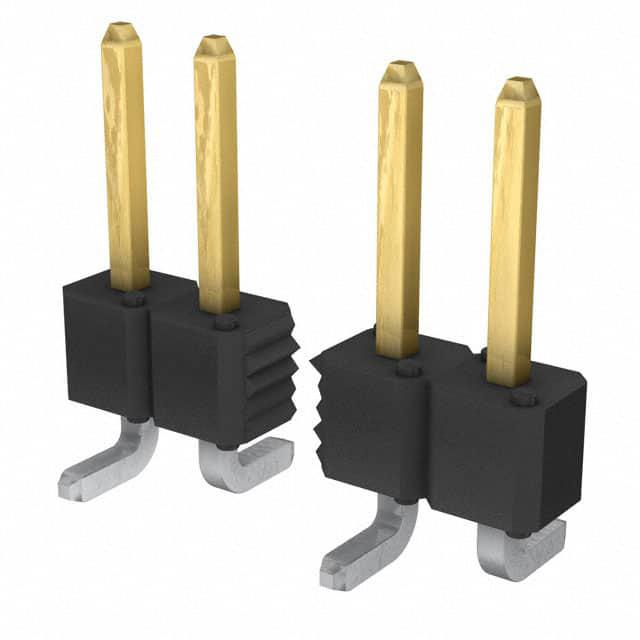

95293-801-08LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 8pin 3A 380nm 金 黑色 贴片安装
供应商型号: Q-95293-801-08LF
供应商: 期货订购
标准整包数: 500
AMPHENOL 矩形连接器 - 针座 - 公插针 95293-801-08LF

95293-801-08LF概述


    产品简介


    产品类型:
    FCI / Amphenol的Duplex Plated Bergstik® II Headers是一种高性能的连接器组件,适用于多种板对板、板对电缆、板对离散线以及板对柔性互连的应用场合。
    主要功能:
    该连接器可以实现垂直一、二或三行配置以及直角一、二行配置的板对板互连功能,还能够实现板对电缆、板对离散线以及板对柔性互连。
    应用领域:
    这种连接器广泛应用于工业自动化、通信设备、医疗设备以及航空航天等领域,具有极高的可靠性和稳定性。

    技术参数


    - 绝缘电阻: ≥5,000兆欧(测试条件为500V直流电压,测量时间为两分钟)
    - 耐压强度: 在1500伏(直流或交流,60Hz)条件下无电弧击穿或绝缘失效现象
    - 电流承载能力: 3安培
    - 操作温度范围: -65°C到+130°C
    - 机械特性: 单个引脚在施加2.0磅轴向载荷时不脱离绝缘体(速率0.2英寸/分钟)
    - 热冲击测试: 在-55°C至+105°C(尼龙材料)或-65°C至+130°C(PCT, PPS&LCP材料)的温度范围内,进行25次循环
    - 湿热测试: 在+40°C及95%相对湿度条件下持续96小时
    - 高温寿命测试: 在105°C(尼龙材料)或130°C(PCT, PPS&LCP材料)下持续315小时
    - 抗焊料热性能: 测试条件E,无物理损伤

    产品特点和优势


    独特功能:
    - 双镀层设计提升了接触面积的耐久性和可靠性
    - 高温尼龙绝缘材料提供了优异的耐热性能和阻燃性能
    - 符合RoHS标准,是绿色环保产品
    优势:
    - 高达3安培的电流承载能力使其适合各种高电流应用
    - 宽泛的工作温度范围使其适用于极端环境下的设备
    - 优秀的机械性能和电气性能保证了长期的稳定运行

    应用案例和使用建议


    应用案例:
    该连接器广泛用于工业自动化控制系统、医疗成像设备、电信基站设备等,尤其是在需要高可靠性的场景中表现出色。
    使用建议:
    在安装过程中,确保接头清洁无污,避免因安装不当造成的接触不良。此外,在焊接过程中应严格遵循温度曲线,以确保良好的焊接质量。对于高湿度或高温环境,需采取额外防护措施,如增加防潮剂或使用专用密封胶带。

    兼容性和支持


    该连接器可以与FCI的Mini PV终端或其他兼容的0.025英寸针式插孔配合使用,可实现垂直和直角的一行或两行配置。厂商提供全面的技术支持和售后服务,确保产品在使用过程中的稳定性和可靠性。

    常见问题与解决方案


    1. 问题:如何处理引脚脱出?
    - 解决方案: 检查引脚的安装是否正确,重新调整到正确的安装位置,或者更换损坏的引脚。
    2. 问题:焊接时引脚熔化?
    - 解决方案: 调整焊接温度和时间,严格按照制造商提供的焊接温度曲线进行操作。
    3. 问题:绝缘电阻不达标?
    - 解决方案: 清理连接器,确保接触面干净无杂质,再次测试绝缘电阻。

    总结和推荐


    综合评估:
    FCI的Duplex Plated Bergstik® II Headers是一款性能优越、耐用可靠的连接器产品。它在广泛的温度范围内表现出色,能够在严苛的环境下保持稳定的性能,特别是在需要高电流承载能力和高可靠性的情况下表现尤为突出。
    推荐结论:
    鉴于其卓越的电气和机械特性,我们强烈推荐FCI的Duplex Plated Bergstik® II Headers作为高性能连接器的首选。无论是工业控制还是医疗设备,这款连接器都能提供卓越的表现和长久的使用寿命。

95293-801-08LF参数

参数
针脚数 8pin
间距-配接 2.54mm
额定电流 3A
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
类型 Breakaway,Header,Push-Pull
防护等级 -
排数 1
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 袋装

95293-801-08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95293-801-08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95293-801-08LF 95293-801-08LF数据手册

95293-801-08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 2.948
1000+ ¥ 2.948
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1474
