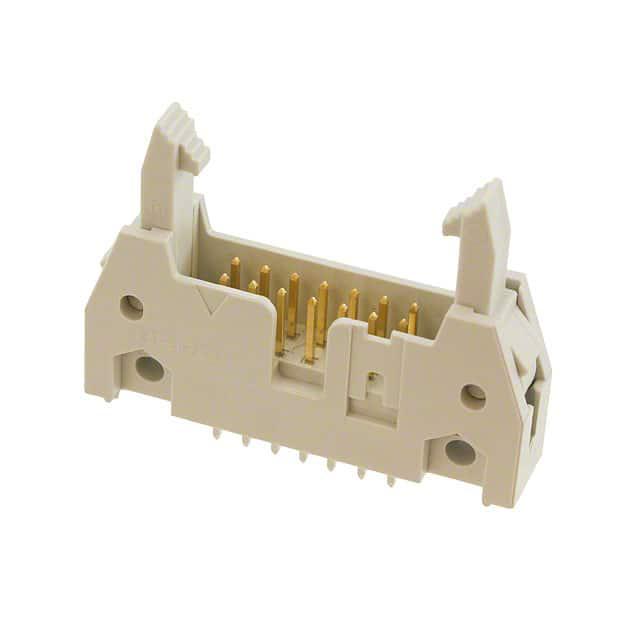

71918-114LF

厂牌: AMPHENOL
产品描述: Header,Latch Lock/Eject Hooks 2.54mm 2 14pin 3A 760nm 金 灰色 通孔安装 37.08mm*8.6106mm*8.6mm
供应商型号: 26M-71918-114LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 71918-114LF

71918-114LF概述


    产品简介


    Amphenol的FCI Basics Quickie® 是一款针对扁平电缆到板连接的全面解决方案,采用2.54mm间距的IDC(绝缘位移连接)技术。这些高度耐用且成本节约的连接器具备多种特殊功能,如极化、镀层和结构设计。它们通常用于电子控制系统、服务器、通信设备、工业自动化、仪器仪表、自动售货机及医疗设备等领域。

    技术参数


    以下是Quickie®系列连接器的主要技术参数:
    | 类别 | 规格 |

    | 材料 | 壳体:玻璃填充聚酯塑料(蓝色/黑色/灰色),耐火等级:UL94V-0 |
    | 针脚材质 | 磷青铜 |
    | 电镀 | 金/GXT电镀厚度 0.76μm 和超过 1.27μm(50μin.)镍 |
    | 机械性能 | 针脚保持力:20N 最小 |
    | 电气性能 | 电流容量:3A 持续使用 |
    绝缘电阻:1 x 10^5 MΩ 最小 |
    工频耐压:500V RMS 最小 |
    | 环境适应性 | 工作温度范围:-65°C 至 +105°C / -65°C 至 +125°C |
    | 包装 | 管式包装、带卷盘包装 |
    | 认证 | CUL E66906,符合RoHS标准 |

    产品特点和优势


    1. 四壁屏蔽:四壁屏蔽设计防止针脚受损并避免错位。
    2. 低轮廓设计:具有侧面窗口,提供独特的锁定功能,增强抗振动性能。
    3. 双极化特征:防止插头错配。
    4. 双层电镀:节省成本同时保证至少100次插拔循环性能。
    5. 模块化和互换性:提供多种排列组合方式以满足不同应用需求。

    应用案例和使用建议


    典型应用场景
    - 电子控制系统
    - 服务器
    - 通信设备
    - 工业自动化
    - 仪器仪表
    - 自动售货机
    - 医疗器械
    使用建议
    - 在选择合适的连接器时,确保考虑应用所需的电流容量和环境温度条件。
    - 对于高振动或极端温度环境的应用,推荐使用带有锁紧系统的连接器。
    - 对于需要较高可靠性的应用场合,推荐选择带防误配设计的产品。

    兼容性和支持


    - 兼容性:与多种波峰焊、气相焊接和红外回流焊接工艺兼容。
    - 厂商支持:Amphenol提供了详尽的技术文档和支持服务,以帮助客户在集成过程中解决潜在问题。

    常见问题与解决方案


    1. 问:如何正确安装这些连接器?
    - 答:确保按照产品手册中的步骤进行安装,并检查所有接口的对齐情况。
    2. 问:在高温环境下使用这些连接器是否有风险?
    - 答:这些连接器可在-65°C至+125°C范围内工作,但长期暴露在极端条件下可能影响其寿命。
    3. 问:遇到接触不良的问题怎么办?
    - 答:检查连接器是否正确安装且对齐,并确认接触面无污垢或损坏。

    总结和推荐


    总体而言,Amphenol的FCI Basics Quickie® 连接器系列以其多样化的设计选项、卓越的性能和广泛的适用性,在多个领域展现出强大的竞争力。无论是对于追求成本效益还是高可靠性要求的应用场合,都值得考虑。如果您正在寻找一个能够满足严苛应用环境需求的高性能连接解决方案,Amphenol的Quickie®系列无疑是您的理想选择。

71918-114LF参数

参数
针脚数 14pin
防护等级 -
额定电流 3A
触头镀层 - 配接
间距-配接 2.54mm
触头镀层厚度 - 配接 760nm
颜色 灰色
类型 Header,Latch Lock/Eject Hooks
排数 2
长*宽*高 37.08mm*8.6106mm*8.6mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,管装

71918-114LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

71918-114LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 71918-114LF 71918-114LF数据手册

71918-114LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
