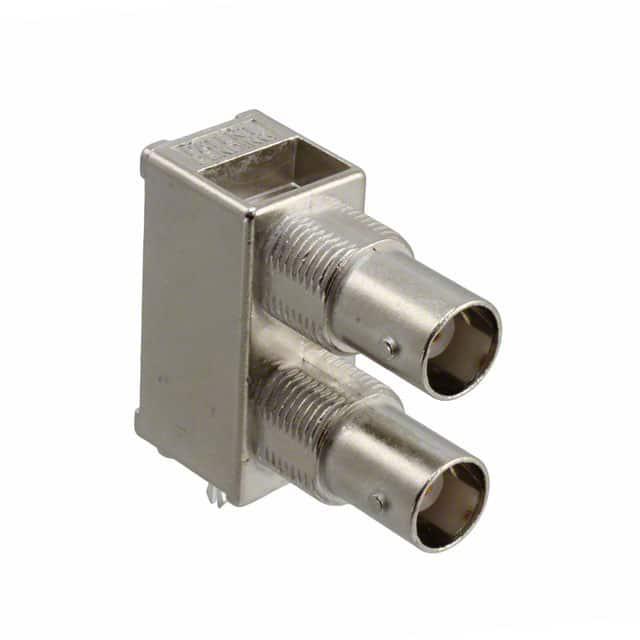

031-6578

厂牌: AMPHENOL
产品描述: Bayonet Lock,Female Socket,Jack 镍 焊接安装,通孔安装,隔板安装,面板安装 14.4mm(长度)*36.33mm(高度)
供应商型号: 031-6578
供应商: Master
标准整包数: 5
AMPHENOL 同轴连接器(RF) - 配件 031-6578

031-6578概述

    文章:50Ω BNC双端口垂直安装插孔技术手册解析

    一、产品简介


    50Ω BNC双端口垂直安装插孔(型号31-6578)是Amphenol RF公司生产的一种高性能连接器,主要用于高频信号传输的应用场合。BNC(Bayonet Neill-Concelman)接口广泛应用于视频、音频和通信系统中,特别是在广播设备、测试仪器和数据采集系统等领域。

    二、技术参数


    本产品具有以下关键的技术参数:
    - 阻抗:50Ω
    - 频率范围:直流至1GHz
    - 耐压:1500 VRMS最小值
    - 机械耐用性:至少500次插拔循环
    - 温度范围:-55°C 至 85°C
    - 端口数量:双端口
    - 安装方式:垂直安装

    三、产品特点和优势


    - 阻抗匹配:50Ω设计确保与大多数射频系统的良好匹配,减少信号反射损失。
    - 宽频率范围:支持直流至1GHz的频率,适用于多种应用需求。
    - 高可靠性:通过至少500次插拔测试,确保长期使用的稳定性和耐用性。
    - 环境适应性强:可在极端环境下(如低温到高温)工作,适用于恶劣的工作条件。
    - 高品质材料:采用锌合金压铸和镍镀层外壳,磷青铜镀金接触部分,提高耐用性和信号传输性能。

    四、应用案例和使用建议


    应用案例:本产品常用于视频、音频和通信系统中,如广播设备、医疗成像系统和测试仪器。
    使用建议:
    1. 确保插头和插座之间的匹配性,避免误接导致信号质量下降。
    2. 在恶劣环境下使用时,注意保持连接部位的清洁和干燥。
    3. 避免过度弯曲线缆,以防止损坏内部引脚。

    五、兼容性和支持


    本产品符合行业标准,可与其他BNC接口的设备兼容。Amphenol RF公司提供全面的技术支持和售后服务,确保用户能够顺利部署和使用本产品。

    六、常见问题与解决方案


    问题1:插拔次数减少,信号质量下降。
    解决方法:检查连接部位是否清洁、干燥,必要时更换新的插头或插座。
    问题2:温度范围内出现异常信号波动。
    解决方法:确认设备是否正确接地,环境温度是否超出正常范围,调整至适宜的工作环境。

    七、总结和推荐


    综上所述,50Ω BNC双端口垂直安装插孔(型号31-6578)凭借其高可靠性、宽频率范围及良好的环境适应性,成为一款值得信赖的产品。尤其适用于需要高精度信号传输的场合。强烈推荐在各种高频信号传输设备中使用。
    希望这篇文章能为您提供详尽的技术手册内容,满足您对50Ω BNC双端口垂直安装插孔产品的全面了解。

031-6578参数

参数
配件类型 -
类型 Bayonet Lock,Female Socket,Jack
颜色 -
基体镀层
长*宽*高 14.4mm(长度)*36.33mm(高度)
安装方式 焊接安装,通孔安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

031-6578厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

031-6578数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 031-6578 031-6578数据手册

031-6578封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 11.6957 ¥ 97.2449
25+ $ 11.1725 ¥ 92.8947
50+ $ 10.8564 ¥ 87.7356
100+ $ 9.6884 ¥ 80.5124
300+ $ 9.073 ¥ 74.2988
500+ $ 8.0497 ¥ 65.9186
1000+ $ 8.0497 ¥ 65.9186
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 486.22
