901-9215

厂牌: AMPHENOL
产品描述: Female Socket,Jack,Threaded 金 法兰安装,焊接安装,贴片安装,面板安装
供应商型号: 523-901-9215
供应商: Mouser
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 901-9215

901-9215概述

    电子元器件产品技术手册

    产品简介

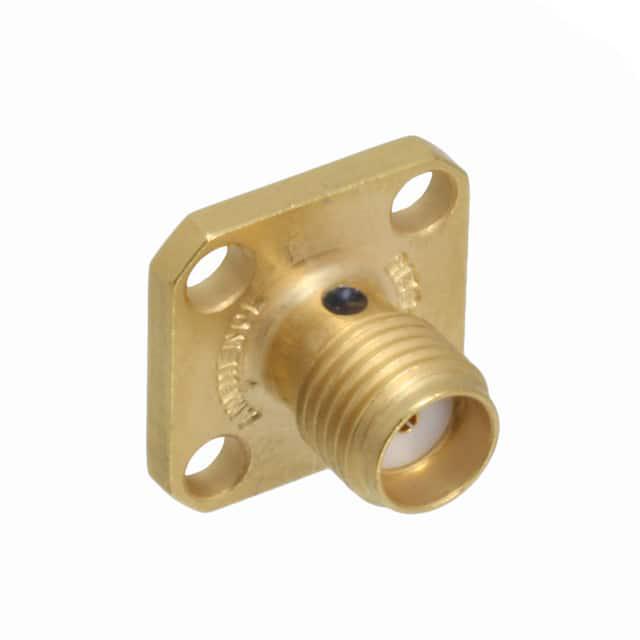

    本手册详细介绍了一款由Amphenol RF公司生产的SMA插座(型号为901-9215),主要用于射频连接应用。这款SMA插座具有多种特点和优势,广泛应用于通信、雷达、航空航天、测试仪器等领域。该产品采用不锈钢外壳,镀金接触点和PTFE绝缘体,以确保高性能和耐用性。

    技术参数


    | 参数项 | 值 |

    | 阻抗 | 50 Ω |
    | 频率范围 | DC - 18 GHz |
    | 材料 | 不锈钢 |
    | 接触材料 | 铍铜,镀金 |
    | 绝缘材料 | PTFE |
    | 工作温度范围 | -65°C到+165°C|
    | 插拔次数 | 最少100次 |

    产品特点和优势


    1. 高阻抗稳定性:频率范围从DC到18GHz,适用于广泛的射频应用。
    2. 耐用性强:插拔寿命达到至少100次,适合频繁使用的场合。
    3. 耐温性能优异:工作温度范围宽广,适用于各种严苛环境。
    4. 环保材料:使用不锈钢和PTFE,具备良好的耐腐蚀性和耐老化性。
    5. 高效连接:采用Epoxy Captivated设计,确保连接的可靠性和稳定性。

    应用案例和使用建议


    应用案例:这款SMA插座广泛用于各种射频设备,如移动通信基站、卫星通信设备、测试仪器等。例如,在测试仪器中,它可作为信号传输的关键接口,确保测试数据的准确性。
    使用建议:
    1. 正确安装:确保在安装过程中按照规范操作,避免过紧或过松导致的连接不稳定。
    2. 清洁维护:定期清洁接触面,防止灰尘和污染物对性能造成影响。
    3. 环境适应性:在极端温度环境下使用时,注意保护产品,避免超出工作温度范围。

    兼容性和支持


    此款SMA插座可以与其他标准SMA连接器和设备兼容,符合SMA标准。Amphenol RF公司提供全面的技术支持和售后服务,确保客户能够顺利使用并解决问题。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方法:检查安装是否正确,确保接头已完全拧紧。
    2. 信号质量差
    - 解决方法:检查接触点是否清洁,如有必要,请进行清洗。
    3. 使用寿命短
    - 解决方法:按照推荐的操作和维护程序使用产品,避免超负荷使用。

    总结和推荐


    总体而言,这款Amphenol RF公司的SMA插座凭借其稳定的性能、耐用的设计和广泛的应用领域,在射频连接市场上具备强大的竞争力。建议在需要高性能射频连接器的应用中优先选择该产品,以确保系统的稳定性和可靠性。
    希望这份技术手册能为您提供所需的信息,并帮助您更好地理解和使用这款产品。

901-9215参数

参数
配件类型 -
类型 Female Socket,Jack,Threaded
颜色 -
基体镀层
安装方式 法兰安装,焊接安装,贴片安装,面板安装
零件状态 在售
包装方式 散装

901-9215厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-9215数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 配件 AMPHENOL 901-9215 901-9215数据手册

901-9215封装设计

查看详情并下载
Symbol
Footprint
3D Model
