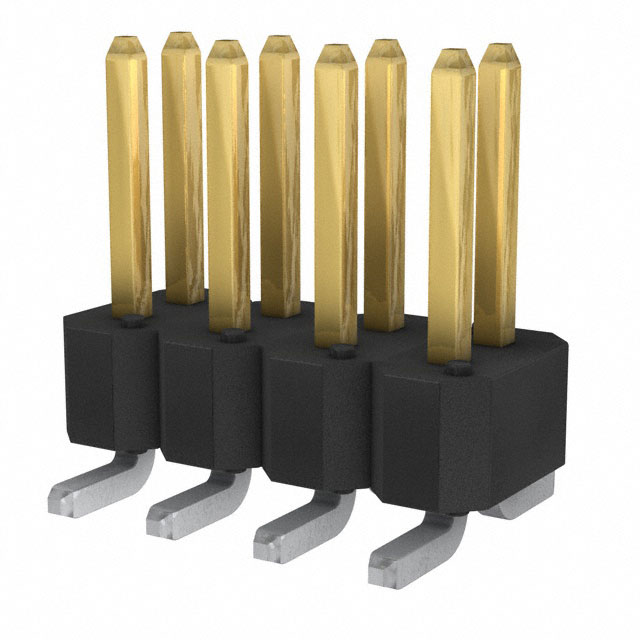

95278-101-08LF

厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 2.54mm间距8p双排排针 板对板, 线对板连接器, BergStik系列, 直角, 表面
供应商型号: ET-3882225
供应商: 海外现货
标准整包数: 10
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-101-08LF

95278-101-08LF概述


    产品简介


    BergStik® Headers 是由 Amphenol FCI Basics 推出的一系列无屏蔽连接器,适用于各种电子设备。该系列产品包含直角无屏蔽、堆叠式无屏蔽及直列式无屏蔽三种类型,可提供表面贴装(SMT)、通孔(THT)、压接(PF)和焊膏内插件(PIP)等多种版本。这些连接器设计灵活,支持从2到72个位置的各种配置,每种连接器的最大电流承载能力为3A。其主要应用于个人护理设备、家庭护理设备、家庭自动化系统、服务器、存储设备、机器人和可编程逻辑控制器(PLC)等领域。

    技术参数


    | 参数类别 | 详细信息 |

    | 材料 | 高温热塑塑料(外壳),磷青铜(针),镀金/GXT® 或镍上镀1.27µm锡(表面) |
    | 机械性能 | 针保持力:9N最小 |
    | 电气性能 | 最大电流:3A持续;2A直流最大/每触点,绝缘电阻:5000MΩ最小,介电耐受电压:1500Vrms最小 |
    | 环境性能 | 操作温度范围:-65°C至+125°C |

    产品特点和优势


    BergStik® Headers 的独特之处在于其采用高耐热材料制成,支持高达125°C的工作温度,且符合多种行业标准如DIN 41651和HE 13。这些连接器提供了灵活的设计选项,如可定制的高度、断开设计以及多样化的端接方式,从而满足不同的应用需求。此外,通过多重插拔测试,确保了高可靠性,且具备低成本的优势。

    应用案例和使用建议


    - 个人护理设备:例如吹风机,BergStik® Headers 可用于连接电路板的多个部分,提高设备的可靠性和耐用性。
    - 家庭自动化:报警系统,需要高度可靠的连接器,以保证系统的稳定运行。在安装过程中,建议确保连接器的正确对齐,避免信号干扰。
    - 工业设备:如服务器和存储设备,BergStik® Headers 可用于高密度电路板间的连接,确保高效的电力传输和数据通信。使用时,应注意选择合适的长度和类型以适应具体的应用需求。

    兼容性和支持


    BergStik® Headers 与 Dubox® 接收器完全兼容,这进一步扩展了其在各种应用中的适用性。制造商还提供了相应的工具和支持服务,以帮助客户进行组装和维护。

    常见问题与解决方案


    - 问题:在焊接过程中,如何避免焊接污染?
    解决方案:使用带自清洁功能的连接器,可以减少焊接污染物的影响。
    - 问题:如何选择正确的针头样式?
    解决方案:根据具体的电路板厚度和布局要求选择合适的针头样式,以确保良好的接触和信号完整性。

    总结和推荐


    综上所述,BergStik® Headers 是一种高性能、多功能且易于集成的电子连接解决方案。其灵活性、可靠性和成本效益使其成为各类电子设备的理想选择。无论是开发新项目还是替换现有系统,BergStik® Headers 都是一个值得推荐的产品。

95278-101-08LF参数

参数
针脚数 8pin
额定电流 3A
排数 2
颜色 黑色
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

95278-101-08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-101-08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-101-08LF 95278-101-08LF数据手册

95278-101-08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.7923 ¥ 6.695
100+ $ 0.6031 ¥ 5.096
500+ $ 0.5147 ¥ 4.3496
1000+ $ 0.4749 ¥ 4.0131
5000+ $ 0.4375 ¥ 3.6972
库存: 19
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 66.95
