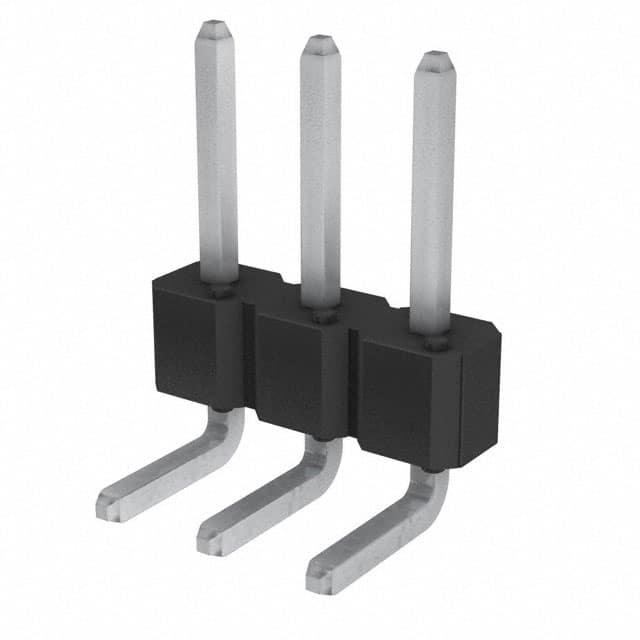

77315-418-03LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 3pin 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77315-418-03LF
供应商: 期货订购
标准整包数: 1000
AMPHENOL 矩形连接器 - 针座 - 公插针 77315-418-03LF

77315-418-03LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种用于连接和互连应用的高性能电子元件。这些连接器通过电镀双层材料来提高可靠性,并适用于多种环境条件。它们的主要功能是实现板对板、板对线缆、板对分立线和板对柔性电路的连接。这种连接器广泛应用于消费电子、工业自动化、通信设备和其他需要高可靠性的场合。

    技术参数


    - 绝缘电阻: 不小于5000兆欧姆(测试方法:MIL-STD-202, Method 302)。
    - 耐压绝缘强度: 在1500V (DC, RMS 或 AC, 60 Hz)下无弧光放电或击穿现象(测试方法:MIL-STD-1344, Method 3001.1)。
    - 电流额定值: 3安培。
    - 工作温度范围: -65°C 至 +130°C。
    - 机械强度: 轴向载荷不低于2磅(参考MIL-STD-1344A, Method 2007.1)。
    - 环境适应性: 能够承受热冲击(-55°C 至 +105°C)、恒定湿度(相对湿度95%)和高温度老化(最高130°C)。
    - 焊锡性: 符合MIL-STD-202, Method 208F要求。
    - 抗焊热应力: 持续高温暴露下无物理损坏。
    - IR回流焊接: 最高峰温为245±5°C(对于无铅选项为260±5°C),持续时间10秒。

    产品特点和优势


    1. 镀双层材料: 使用磷青铜材料和金/镍电镀工艺,增强了电气连接的可靠性。
    2. 多功能设计: 支持垂直和直角两种配置,适用于不同的连接需求。
    3. 环境友好: 产品符合欧盟RoHS标准,是无铅产品。
    4. 高机械强度: 能够承受高达2磅的轴向载荷,保证连接稳定性。
    5. 广泛的适用性: 广泛应用于板对板、板对线缆等多种连接场合。

    应用案例和使用建议


    应用案例
    - 消费电子产品: 在智能手表、便携式医疗设备等产品中用于数据传输和供电。
    - 工业自动化: 用于各种工业控制器和传感器之间的连接。
    - 通信设备: 用于电信设备内部的各种板对板连接。
    使用建议
    - 保持清洁: 在安装前确保连接器和接触面干净,避免灰尘和污物影响连接质量。
    - 正确插拔: 避免暴力插入或拔出,以防止引脚损坏。
    - 散热管理: 确保良好的散热系统,特别是在高功率应用中。

    兼容性和支持


    该产品与其他FCI生产的Mini PV终端或兼容0.025"引脚的插座相兼容。厂商提供全面的技术支持和售后服务,包括样品测试、质量验证和产品咨询。如有任何疑问或技术支持需求,可通过授权分销商Mouser Electronics联系。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接器是否清洁,确保正确的插拔力度。 |
    | 插针弯曲 | 小心操作,避免在插入或拔出时施加过大的力。 |
    | 接触不良 | 重新清洁接触面,确保良好的电气接触。 |

    总结和推荐



    总结


    Duplex Plated Bergstik® II Headers 以其高性能、高可靠性和环境友好性成为电子元件行业中的佼佼者。这些连接器在设计上注重耐用性和多功能性,适用于广泛的工业应用。
    推荐
    鉴于其卓越的功能特性和广泛应用范围,强烈推荐使用Duplex Plated Bergstik® II Headers。无论是消费电子产品还是工业自动化领域,这款连接器都能提供稳定的性能和可靠的连接,值得信赖。

77315-418-03LF参数

参数
触头镀层厚度 - 配接 2μm
额定电流 3A
间距-配接 2.54mm
防护等级 -
排数 1
类型 Breakaway,Header,Push-Pull
针脚数 3pin
触头镀层 - 配接
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77315-418-03LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77315-418-03LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77315-418-03LF 77315-418-03LF数据手册

77315-418-03LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
