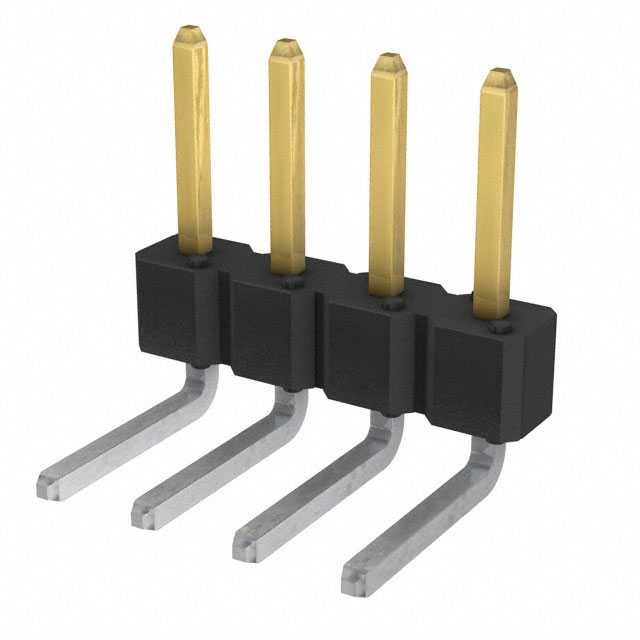

77315-102-04LF

厂牌: AMPHENOL
产品描述: 分离式,针座 2.54mm 1 4pin 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77315-102-04LF
供应商: 期货订购
标准整包数: 1000
AMPHENOL 矩形连接器 - 针座 - 公插针 77315-102-04LF

77315-102-04LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers是一种双镀层连接器插头,适用于多种互连需求,如板对板、板对电缆、板对离散线和板对柔性互联。这种连接器适用于垂直和直角配置的一行、两行或三行结构。它广泛应用于各种电子产品和系统中,特别是在需要高度可靠和稳定连接的应用场景。

    技术参数


    电气特性
    - 绝缘电阻:不小于5000兆欧(通过MIL-STD-202,方法302测试)
    - 耐压:1500伏(通过MIL-STD-1344,方法3001.1测试)
    - 电流承载能力:3安培
    - 工作温度范围:-65°C 至 +130°C
    机械特性
    - 轴向负载:至少2.0磅(通过MIL-STD-1344A,方法2007.1测试)
    环境条件
    - 热冲击:-55°C至+105°C(尼龙)或-65°C至+130°C(PCT、PPS&LCP),25次循环
    - 稳态湿度:+40°C,相对湿度95%,96小时
    - 高温寿命:105°C(尼龙)或130°C(PCT、PPS&LCP),315小时
    - 焊接耐热性:符合MIL-STD-202,方法210B测试标准
    质量保证
    - 测试设备校准:符合ISO 9001/9002和ANSI/ASQC M-1标准
    - 样品数量:九个最大尺寸的连接器样本

    产品特点和优势


    - 可靠性高:通过严格的标准测试,确保在极端环境下仍能保持稳定性能。
    - 环境适应性强:能在宽广的温度范围内正常工作,适用于严苛的工作环境。
    - 材料选择优秀:磷青铜合金作为接触件材料,树脂绝缘体具有UL-94-V0阻燃等级。
    - 多重镀层:提供出色的抗氧化和腐蚀防护,延长产品使用寿命。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于机器之间的信号传输,需要高可靠性的连接。
    - 通信设备:满足对高频信号传输的稳定性要求。
    - 医疗设备:在关键部位使用,以确保设备的长期稳定性。
    使用建议
    - 在使用过程中应避免直接暴露在高温或高湿环境中,以免影响性能。
    - 定期进行维护检查,确保连接器处于最佳工作状态。
    - 可以考虑结合其他电气保护措施,如电磁屏蔽等,以提高整体系统的可靠性。

    兼容性和支持


    - 兼容性:可与FCI的Mini PV终端或其他兼容的0.025英寸插针接合器配合使用。
    - 支持:制造商提供了详细的技术文档和客户支持服务,以帮助解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 连接器接触不良
    - 解决方法:检查连接器表面是否有污垢或损伤,必要时进行清洁或更换。
    2. 温度波动导致的性能下降
    - 解决方法:确保设备安装在温度稳定的环境中,或使用额外的温控装置。
    3. 接触点磨损
    - 解决方法:定期检查接触点的状态,必要时进行维修或更换。

    总结和推荐


    综上所述,Duplex Plated Bergstik® II Headers凭借其高可靠性、环境适应性和优质的材料选择,成为了一种极具竞争力的产品。适用于多种关键应用领域,尤其是那些对连接器性能有较高要求的应用场景。强烈推荐在需要高性能和高可靠性的电子设备中使用此产品。

77315-102-04LF参数

参数
触头镀层厚度 - 配接 760nm
颜色 黑色
类型 分离式,针座
针脚数 4pin
间距-配接 2.54mm
排数 1
防护等级 -
额定电流 3A
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售

77315-102-04LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77315-102-04LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77315-102-04LF 77315-102-04LF数据手册

77315-102-04LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
