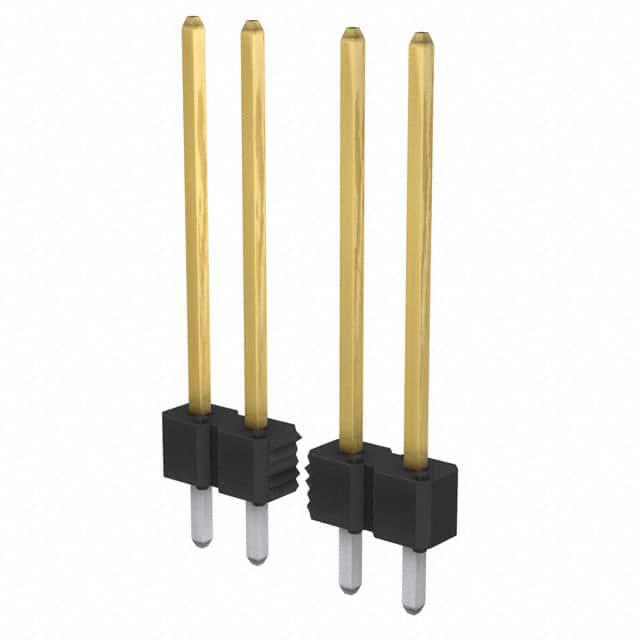

77311-120-06LF

厂牌: AMPHENOL
产品描述: 6pin 2.54mm 1 Header,Push-Pull 3A 760nm 金 黑色 通孔安装
供应商型号: Q-77311-120-06LF
供应商: 期货订购
标准整包数: 500
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-120-06LF

77311-120-06LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一种高可靠性连接器,适用于多种互连应用,如板对板、板对线、板对电缆和板对柔性互联。这些连接器符合欧洲联盟关于限制有害物质(RoHS)指令的要求,展现出卓越的性能和广泛的适用范围。

    技术参数


    - 材料:插针由UNS C51000磷青铜合金拉丝线制成,绝缘体采用具有UL-94-V0阻燃等级的高温树脂。
    - 表面处理:插针采用双镀层工艺,包括镍基底上的金镀层或无铅纯锡镀层。
    - 电气特性:
    - 绝缘电阻:≥5,000兆欧(使用MIL-STD-202方法302测量)
    - 耐压测试:1500伏(使用MIL-STD-1344方法3001.1测量)
    - 额定电流:3安培
    - 工作温度范围:-65°C 到 +130°C
    - 机械特性:每个插针承受的轴向负载最小为2磅(参考MIL-STD-1344A方法2007.1)
    - 环境条件:经过热冲击、稳态湿度、高温寿命、可焊性和耐焊热等测试,确保在各种条件下仍能保持良好的性能。

    产品特点和优势


    - 双镀层设计:提供卓越的耐磨性和抗氧化能力,延长产品寿命。
    - 广泛的应用能力:适用于多种互连需求,具有良好的灵活性和适应性。
    - 严格的测试标准:符合多项国际标准(如MIL-STD),确保产品在各种恶劣环境下稳定可靠。
    - 环保材料:符合RoHS标准,适用于现代电子设备制造要求。

    应用案例和使用建议


    在实际应用中,Duplex Plated Bergstik® II Headers 能够满足电路板之间的多种互连需求。例如,在需要高频信号传输的场合,这些连接器能够提供稳定的电气连接;在需要频繁插拔的环境中,其坚固的设计也能够保证长期的耐用性。建议在安装时注意正确选择合适的型号,并按照制造商提供的指导进行焊接和装配,以确保最佳性能。

    兼容性和支持


    这些连接器与FCI的Mini PV终端或其他兼容的0.025英寸针式插座配合使用,可以在0.100英寸中心线上实现多种互连配置。制造商提供了详尽的质量保证和校准系统,以确保所有生产的产品都符合严格的标准。同时,客户还可以通过授权分销商获取相关的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:连接器插入困难。
    - 解决办法:检查插针和插座的清洁度,确保没有杂质阻碍插接过程。

    2. 问题:电气接触不良。
    - 解决办法:确认焊接质量,必要时重新焊接;确保连接器处于正确的插入位置。

    3. 问题:外观损伤。
    - 解决办法:如果在运输过程中出现损伤,联系授权分销商进行更换。

    总结和推荐


    Duplex Plated Bergstik® II Headers 在材料选择、表面处理、电气和机械性能方面均表现出色,具有优异的可靠性。其广泛应用范围和严格的测试标准使其成为许多复杂电子系统中不可或缺的一部分。综上所述,强烈推荐这一款高性能的连接器用于各种电子设备的制造和升级项目。

77311-120-06LF参数

参数
针脚数 6pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
额定电流 3A
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
防护等级 -
类型 Header,Push-Pull
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

77311-120-06LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-120-06LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-120-06LF 77311-120-06LF数据手册

77311-120-06LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
