67997-300H

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 45000pin(可裁) 3A 1.27μm 金 黑色 通孔安装
供应商型号: Q-67997-300H
供应商: 期货订购
标准整包数: 45000

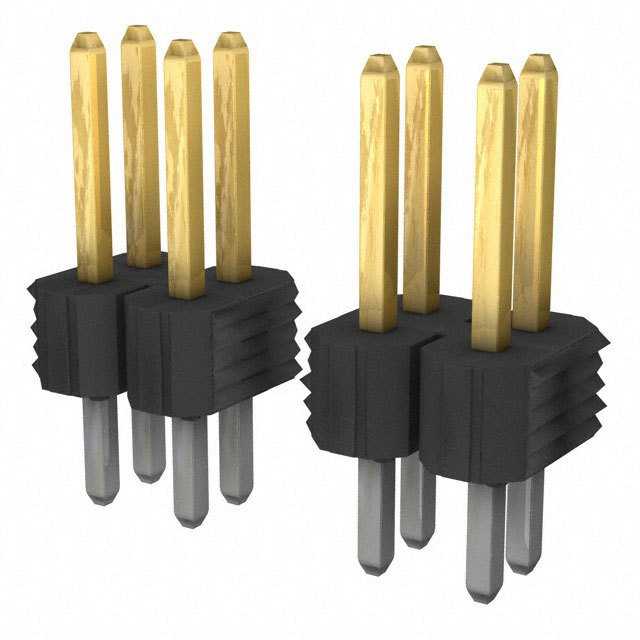

AMPHENOL 矩形连接器 - 针座 - 公插针 67997-300H

67997-300H概述


    产品简介


    产品名称:Bergstik®/Bergstrip™ Headers
    产品类型:Bergstik® 和 Bergstrip™ 连接器是一种专为低功耗应用设计的连接器。它们提供带焊盘直角或平直的离线安装方式,主要用于印刷电路板上的连接需求。
    主要功能:这类连接器仅提供插针部分,需要配合任何0.025英寸方形插针插座来完成连接。通过这种方式,可以实现安全可靠的电气连接。
    应用领域:这种连接器广泛应用于消费电子、通信设备、工业自动化、医疗设备等领域,因其可靠性高、适用范围广而受到欢迎。

    技术参数


    - 额定电流:5A
    - 电压范围:110V
    - 操作温度范围:
    - 尼龙材质:-65°C 到 105°C
    - 聚苯硫醚(PPS)、聚对苯二甲酸丁二醇酯(PCT)和液晶聚合物(LCP)材质:-65°C 到 130°C
    - 绝缘电阻:不小于5000兆欧
    - 耐压能力:
    - 接触间距为0.100英寸时:1500VRMS
    - 接触间距为0.125英寸时:1500VRMS
    - 接触间距为0.150英寸时:1500VRMS
    - 接触保留力:
    - 嵌入式插针:5.0磅
    - 后嵌式插针:2.0磅
    - 热冲击测试:在-65°C到105°C或-65°C到130°C范围内循环后无裂纹或物理损伤
    - 高温老化测试:在105°C下持续250小时后绝缘电阻仍不低于5000兆欧
    - 可焊性:符合BUS-19-002标准
    - 镀层选项:锡铅合金、纯锡、金、钯合金等

    产品特点和优势


    1. 高可靠性:在高低温环境下的良好稳定性,确保长期使用中不会出现性能下降。
    2. 多样化的材料选择:支持尼龙、聚苯硫醚、聚对苯二甲酸丁二醇酯及液晶聚合物等多种材料,以满足不同应用环境的需求。
    3. 兼容性强:可根据具体需求选用不同类型的插针材料,适用于各种不同的电连接需求。
    4. 环保友好:产品采用无铅设计,符合RoHS指令,环保性能优越。

    应用案例和使用建议


    应用案例:该连接器被广泛应用于工业控制面板、智能家居系统、汽车仪表板以及各类移动设备中。例如,在家庭智能门锁系统中,它可用于实现主控板与各种传感器的可靠连接。
    使用建议:为了确保最佳效果,建议在进行焊接前先进行试焊,以检查焊点质量;同时,在选择材料时应考虑实际使用环境,以匹配合适的塑料材质;最后,对于高密度应用,可以考虑使用多排配置以提高空间利用率。

    兼容性和支持


    兼容性:此连接器兼容大多数标准的0.025英寸方形插针插座,能够灵活适应多种应用场景。厂商提供详尽的技术支持文档,并可提供定制服务以满足特定需求。
    维护和支持:供应商提供完善的质保体系和售后服务,确保客户在使用过程中获得及时的帮助和支持。此外,客户可以通过官方渠道获取最新的产品更新和技术资料。

    常见问题与解决方案


    1. Q: 使用过程中发现连接松动怎么办?
    - A: 检查接触点是否清洁,必要时重新进行焊接固定;同时确保使用符合规格的插针材料以增强接触稳定性。
    2. Q: 如何判断连接器的耐温性是否满足要求?
    - A: 参考技术手册中的温度范围,若实际使用环境超出此范围,则可能需要额外的热管理措施。
    3. Q: 如何解决焊接后的插针变形问题?
    - A: 仔细调整焊接工艺参数,减少焊接过程中的热量输入,同时避免长时间的高温暴露。

    总结和推荐


    Bergstik®/Bergstrip™ Headers 以其优异的电气性能、坚固耐用的设计和广泛的适用范围,成为市场上极具竞争力的产品之一。无论是日常消费品还是高端工业设备,这款连接器都能胜任各种严苛的应用环境。强烈推荐对性能要求较高的项目使用这款产品。

67997-300H参数

参数
针脚数 45000pin(可裁)
类型 Header,Push-Pull
间距-配接 2.54mm
触头镀层 - 配接
防护等级 -
排数 2
额定电流 3A
触头镀层厚度 - 配接 1.27μm
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

67997-300H厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

67997-300H数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 67997-300H 67997-300H数据手册

67997-300H封装设计

查看详情并下载
Symbol
Footprint
3D Model
