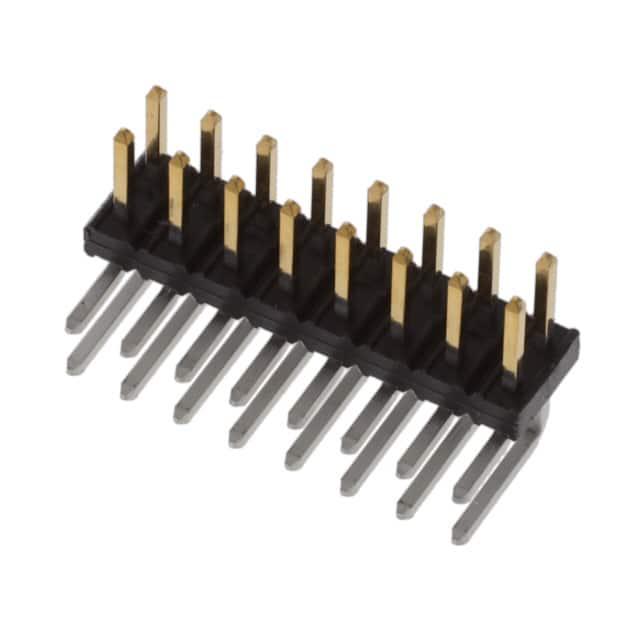

98423-F61-08ULF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2mm 2 16pin 2A(AC/DC) 金 黑色 通孔安装 16mm(长度)*8.25mm(高度)
供应商型号: 3727459
供应商: 海外现货
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 98423-F61-08ULF

98423-F61-08ULF概述

    Minitek® Headers 技术手册解析

    产品简介


    Minitek® Headers 是一种广泛应用于电子控制系统的板对板连接器系列,尤其适用于2.00毫米间距的设计。该系列产品不仅包括垂直和直角配置的无屏蔽和屏蔽引脚对插式(TMT/PiP)及表面贴装(SMT)结构,还有多种引脚样式和长度可供选择。这些连接器主要应用于汽车、通信、服务器、工业自动化和仪器仪表等领域,提供高可靠性、易于操作和强抗振动性的设计。

    技术参数


    | 类别 | 规格 |

    | 材料 | 外壳:高温塑料;颜色:黑色;阻燃等级:UL94V-O;引脚:磷青铜;镀层:金和锡镀于1.27微米镍上 |
    | 机械性能 | 引脚保持力:7N min. |
    | 电气性能 | 额定电流:2A连续;绝缘电阻:1000兆欧姆最小;介电强度:650V |
    | 环境适应性 | 操作温度范围:-40°C至+125°C |
    | 认证与批准 | 符合RoHS标准,UL94V-0和CSA认证 |
    | 规格 | 文件号:E66906、LR46923;产品图纸编号:8位数字基码;产品规格:DPS-12-011和GS-12-163;应用规范:TA-896;回流焊工艺曲线:TA-842 |
    | 加工信息 | 兼容红外回流焊接工艺 |

    产品特点和优势


    Minitek® Headers 在设计上注重灵活性、成本效益和性能。它们采用2.00毫米的紧凑设计,比传统2.54毫米连接器节省38%的电路板空间,同时提供无方向约束的自动放置功能,极大地方便了生产过程。此外,其磷青铜材料具备宽泛的操作温度范围(-40°C至+125°C),并经过镀层处理以确保高可靠性和耐用性。特别是Pin-in-Paste技术的应用,使得它们能够承受高达260°C的峰值温度,这使其非常适合复杂的SMT制造过程。

    应用案例和使用建议


    Minitek® Headers 已被广泛应用于如汽车电子控制单元、通信设备、医疗仪器、工业自动化系统和服务器等多种场合。例如,在汽车电子系统中,通过Pin-in-Paste技术,可以在相同操作中将连接器放置并焊接于电路板上,从而提高了机械强度并降低了成本。在通信设备领域,利用双焊尾设计,可以实现无方向约束的自动放置,同时满足更高的功率传输需求。
    对于用户而言,使用时应注意遵守规定的加工流程,确保适当的焊接温度和时间。为了获得最佳焊接效果,推荐按照标准的回流焊工艺曲线进行操作,并注意保持良好的焊膏沉积以避免短路现象。

    兼容性和支持


    Minitek® Headers 可与现有的SMT组件无缝集成,既可用于组装过程也适合回流焊接。厂商提供了广泛的包装选项,包括管装和带卷,便于自动化装配线上的操作。此外,厂商还提供了一套详细的指导文档和技术支持服务,以帮助客户更好地了解和使用该系列产品。

    常见问题与解决方案


    1. 焊接不良:遵循正确的焊接曲线和温度设置;确保焊膏量适中且均匀分布。
    2. 接触不良:检查引脚是否有弯曲或损坏,必要时更换新的连接器。
    3. 插拔力大:确认焊点位置正确,确保连接器安装平整;如有需要,调整焊接参数。

    总结和推荐


    综上所述,Minitek® Headers 是一款高性能、多功能的板对板连接器,特别适合于要求高可靠性和紧凑设计的应用场景。其卓越的电气性能、宽广的工作温度范围以及简便的自动化装配特性,使其成为各种工业和商业应用的理想选择。尽管初始成本可能略高于普通连接器,但其长期的稳定性和易用性将为用户带来显著的成本节约。因此,我们强烈推荐此系列产品作为关键部件使用。

98423-F61-08ULF参数

参数
触头镀层厚度 - 配接 -
针脚数 16pin
颜色 黑色
间距-配接 2mm
额定电流 2A(AC/DC)
防护等级 -
排数 2
触头镀层 - 配接
类型 Header,Push-Pull
长*宽*高 16mm(长度)*8.25mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

98423-F61-08ULF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

98423-F61-08ULF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 98423-F61-08ULF 98423-F61-08ULF数据手册
