20021221-00006C4LF

厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 1.27mm间距6p双排排针 板对板连接器, Minitek127系列, 直角, 表面
供应商型号: N-20021221-00006C4LF
供应商: 云汉优选
标准整包数: 500

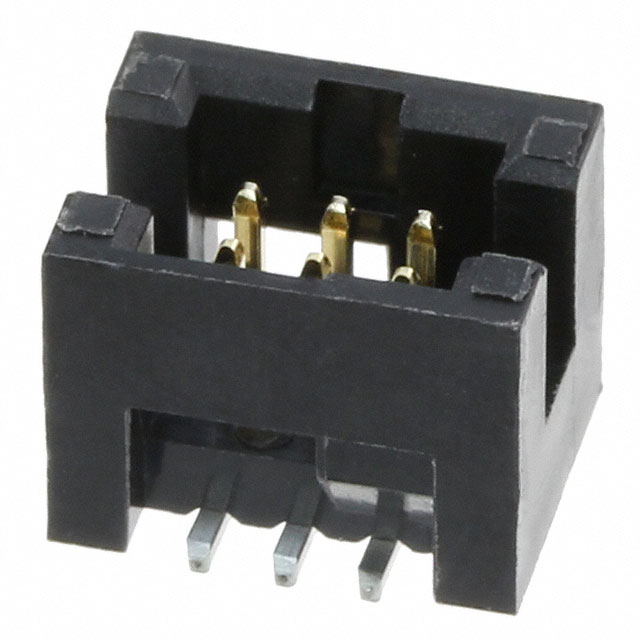

AMPHENOL 矩形连接器 - 针座 - 公插针 20021221-00006C4LF

20021221-00006C4LF概述

    MINITEK 127TM 产品技术手册

    1. 产品简介


    MINITEK 127TM 是一种专为小型模块化系统设计的连接器系列。该系列包括垂直和直角安装的通孔和表面贴装(SMT)连接器,适用于多种应用场合,如汽车、电信基础设施和工业电子产品。其核心组件是插接式电连接器(IDC),用于扁平电缆与电路板之间的高效连接。

    2. 技术参数


    | 参数 | 值 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 针材质 | 铜合金 |
    | 针镀层 | 金镀层,1.0 μm (40μ") 镍 |
    | 电气性能 | 电流容量:1 A 持续电流 |
    | 绝缘电阻 | 最小 1 x 102 MΩ |
    | 接触电阻 | 最大 30 mΩ |
    | 耐压强度 | 500 V |
    | 电压额定值 | 125 V |
    | 使用寿命 | 100 次插拔循环 |
    | 包装方式 | 管式包装,带提盖管 |
    | 波峰焊接耐温性 | 260°C 峰值温度下 10 秒内|

    3. 产品特点和优势


    MINITEK 127TM 的特点如下:
    - 多功能性:提供垂直和直角安装选项,适用于多种应用场景。
    - 高可靠性:采用铜合金针和金镀层,确保长期稳定性能。
    - 环保认证:符合RoHS标准,无有害物质。
    - 兼容性强:可以与市面上主流的电路板兼容,便于集成和组装。
    - 耐用性:插拔循环寿命高达100次,适应频繁插拔的需求。

    4. 应用案例和使用建议


    典型应用案例:
    - 汽车行业:用于汽车电子控制单元与传感器之间的连接。
    - 电信行业:用于信号传输模块与主板的接口连接。
    - 工业控制:用于自动化设备的数据传输和电源供应。
    使用建议:
    - 在波峰焊接过程中,确保焊锡的温度不超过260°C。
    - 定期检查连接器是否有灰尘和腐蚀现象,保持清洁以延长使用寿命。
    - 注意插拔次数,避免超过规定的插拔循环次数,以免影响连接可靠性。

    5. 兼容性和支持


    兼容性:
    - MINITEK 127TM 可与不同类型的电路板和电子设备无缝连接,适用于广泛的应用领域。
    支持和服务:
    - FCI 提供详细的产品规格和技术文档,确保用户可以准确理解产品的特性和使用方法。
    - 提供全面的技术支持和售后服务,帮助用户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查接触面是否清洁,确保插针完全插入。 |
    | 插拔时阻力大 | 涂抹适量润滑剂,减少摩擦。 |
    | 焊接后出现短路 | 检查焊点是否干净且均匀,确保没有多余焊锡桥接。 |

    7. 总结和推荐


    MINITEK 127TM 是一款高性能、高可靠性的连接器产品,适用于多种应用场景。其独特的设计和优质的材料使其在市场上具有较高的竞争力。对于需要高效、稳定连接解决方案的用户来说,MINITEK 127TM 是一个理想的选择。
    总之,MINITEK 127TM 连接器凭借其多功能性、高可靠性、环保特性及全面的支持服务,为各种应用提供了可靠的连接解决方案。强烈推荐用户选择并使用该系列产品。

20021221-00006C4LF参数

参数
触头镀层厚度 - 配接 250nm
间距-配接 1.27mm
针脚数 6pin
类型 Header,Push-Pull
防护等级 -
额定电流 1A
排数 2
触头镀层 - 配接
颜色 黑色
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

20021221-00006C4LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

20021221-00006C4LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 20021221-00006C4LF 20021221-00006C4LF数据手册

20021221-00006C4LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3816 ¥ 3.2436
1000+ $ 0.2802 ¥ 2.3814
库存: 1000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1621.8
