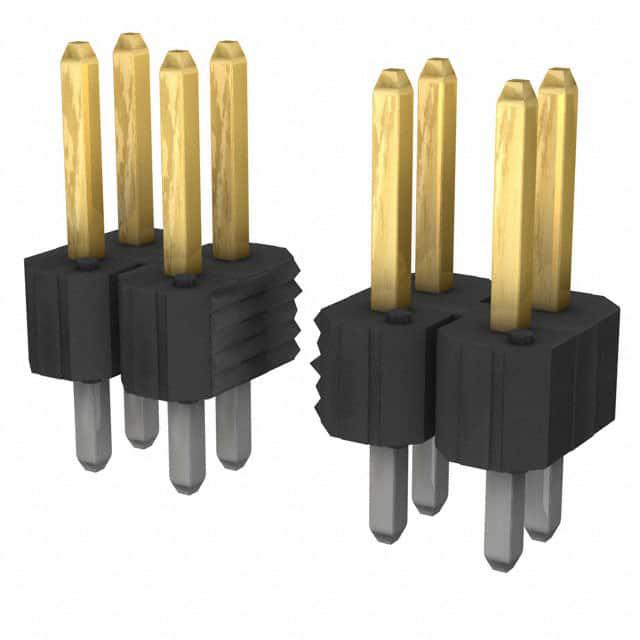

69157-272HLF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 72pin 3A 380nm 金 黑色 通孔安装
供应商型号: 649-69157-272HLF
供应商: Mouser
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 69157-272HLF

69157-272HLF概述


    产品简介


    产品名称:BERGSTIK® /BERGSTIK™ Headers
    产品类型:插头连接器
    主要功能:提供直角或垂直断开的印刷电路板安装连接,用于低功耗应用。
    应用领域:广泛应用于消费电子、汽车电子、工业自动化等领域,适用于需要稳定连接和高可靠性的场合。

    技术参数


    - 电流额定值:5A
    - 电压:110V
    - 操作温度范围:
    - 尼龙材料:-65°C 至 105°C
    - PCT, PPS, LCP 材料:-65°C 至 130°C
    - 电气特性:
    - 绝缘电阻:≥ 5000 兆欧姆(测试条件:500V 直流,1分钟)
    - 耐压:≥ 1500V RMS (不同间距的接触间距和测试电压参见下表)
    - 接触保持力:插入成型接触 ≥ 5.0 磅;后插入接触 ≥ 2.0 磅
    - 机械特性:无缺陷,如毛刺、气泡、孔洞等
    - 环境条件:
    - 热冲击:在 -65°C 到 105°C 之间循环,无裂纹或其他物理损伤
    - 高温寿命:105°C(尼龙),130°C(PCT, PPS, LCP)环境下,绝缘电阻 ≥ 5000 兆欧姆
    表 I - 耐压
    | 接触间距 (inch) | 测试电压 (VRMS) |

    | 0.100 | 1500 |
    | 0.125 | 1500 |
    | 0.150 | 1500 |

    产品特点和优势


    1. 高可靠性:耐热、抗振动、绝缘性能优秀,适用于极端环境。
    2. 易于安装:直角或垂直安装设计,方便安装到标准厚度的印刷电路板上。
    3. 多用途性:支持多种材料,适用范围广。
    4. 高电流承载能力:可承载高达 5A 的电流,适合高功率应用。
    5. 兼容性强:采用国际通用的 0.025" 方形插针匹配插座,与其他电子元件高度兼容。

    应用案例和使用建议


    应用案例:
    BERGSTIK® /BERGSTIK™ Headers 广泛应用于各类电子产品中,如汽车音响系统、家庭自动化控制面板、医疗设备等。例如,在汽车音响系统中,这些连接器可以确保音响系统在恶劣环境下的稳定运行。
    使用建议:
    1. 正确的材料选择:根据具体应用需求选择合适的材料,如尼龙或 PCT 材料,以满足不同温度和湿度条件下的要求。
    2. 合理布局:确保连接器周围有足够的空间,避免相邻连接器之间的干扰。
    3. 良好的散热设计:对于高功率应用,应考虑增加散热措施,如增大空气流通或加装散热片。

    兼容性和支持


    兼容性:
    - 支持任何符合 0.025” 方形插针规格的插座,确保与市场上多数插座兼容。
    - 适用于各种标准厚度的印刷电路板。
    支持和维护:
    FCI 提供全方位的技术支持和维护服务,包括:
    - 设备校准服务
    - 定期的产品质量检查
    - 针对特殊需求的定制化服务

    常见问题与解决方案


    问题 1:如何进行绝缘电阻测试?
    解决方案:将连接器未焊接的部分置于测试设备中,施加 500V 直流电压并持续 1 分钟。测试结果应不低于 5000 兆欧姆。
    问题 2:如何处理耐压不足的情况?
    解决方案:确认测试设备的正确设置,特别是施加电压的时间和测量的准确性。必要时,重新进行测试以确保准确性。

    总结和推荐


    总结:
    BERGSTIK® /BERGSTIK™ Headers 是一款高可靠性的连接器产品,具有出色的电气性能和机械强度,能够适应多种严苛的应用环境。其独特的设计和多功能性使其成为众多领域的理想选择。
    推荐:
    鉴于该产品的卓越性能和广泛应用前景,我们强烈推荐在高可靠性和高性能需求的电子设备中使用 BERGSTIK® /BERGSTIK™ Headers。无论是汽车电子还是工业自动化领域,这些连接器都能提供卓越的表现和长期稳定的运行保障。

69157-272HLF参数

参数
针脚数 72pin
间距-配接 2.54mm
额定电流 3A
防护等级 -
类型 Header,Push-Pull
排数 2
颜色 黑色
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

69157-272HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

69157-272HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 69157-272HLF 69157-272HLF数据手册

69157-272HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1755 ¥ 52.183
10+ $ 5.621 ¥ 47.4975
100+ $ 4.6872 ¥ 39.6068
200+ $ 3.5424 ¥ 29.9333
500+ $ 2.8875 ¥ 24.3994
库存: 3
起订量: 1 增量: 1
