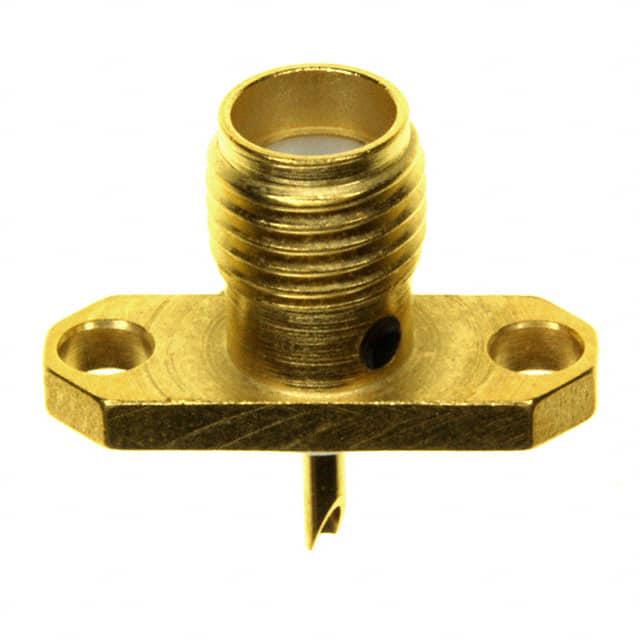

901-9244-2

厂牌: AMPHENOL
产品描述: Female Socket,Receptacle,Threaded 金 法兰安装,焊接安装,贴片安装,面板安装 14.6mm(长度)*5.7mm(高度)
供应商型号: N-901-9244-2
供应商: 云汉优选
标准整包数: 1
AMPHENOL 同轴连接器(RF) - 配件 901-9244-2

901-9244-2概述


    产品简介


    Amphenol® RF SMA 连接器
    Amphenol® RF 的 SMA(SubMiniature version A)连接器是半精密型、小型化的射频连接器,提供从直流到18 GHz的卓越电气性能。SMA 连接器采用螺纹接口,广泛应用于基站、仪器仪表、测试设备等领域。这些连接器特别适合用于需要精确相位调整的应用,例如相控阵雷达和ILS(Instrument Landing System)着陆系统。

    技术参数


    电气特性
    - 阻抗:50 Ω
    - 频率范围:
    - 半刚性电缆:DC 至 18 GHz
    - 柔性电缆:DC 至 12.4 GHz
    - 射频泄漏:
    - 半刚性电缆:≥ 100 dB-f(3 GHz)
    - 柔性电缆:≥ 60 dB(3 GHz)
    - 电压等级(海平面):
    - 半刚性电缆:≤ 500 Vrms(取决于电缆)
    - 柔性电缆:≤ 335 Vrms(取决于电缆)
    - 接触电阻:
    - 中心触点:≤ 2 mΩ
    - 外围触点:≤ 2 mΩ
    - 织物到主体:≤ 0.5 mΩ
    - 绝缘电阻:≥ 5,000 MΩ
    - 插入损耗:最大 = 0.03√f (GHz)
    - 耐压测试:
    - 半刚性电缆:1,500 Vrms(海平面)
    - 柔性电缆:1,000 Vrms(海平面)
    机械特性
    - 耦合方式:¼-36 螺纹配合
    - 耦合扭矩:最大 = 15 in-lbs(22 / 170 N-cm),建议 = 7 / 10 in-lbs(80 / 110 N-cm)
    - 锁定力:最小 = 100 in-lbs(300 N-cm)
    - 安装类型:焊接、压接
    - 耐久性(插拔次数):
    - 不锈钢:最小 500 次
    - 黄铜:最小 100 次
    环境特性
    - 温度范围:-65°C 至 +165°C
    - 振动:符合 MIL-STD-202 方法 204,条件 D
    - 冲击:符合 MIL-STD-202 方法 213,条件 1
    - 湿度:符合 MIL-STD-202 方法 106(不包括步骤 7b)
    - 盐雾腐蚀:符合 MIL-STD-202 方法 101,条件 B

    产品特点和优势


    - 宽带性能:适用于从直流到18 GHz的广泛应用。
    - 低反射损耗:出色的反射性能,减少信号损失。
    - 耐用性高:不锈钢型号可经受高达500次插拔循环,黄铜型号为100次。
    - 材料选择灵活:可根据应用需求选择不锈钢或黄铜材质,镍或金电镀。
    - 防水设计:可选配热缩管和垫圈实现防水效果。

    应用案例和使用建议


    应用案例
    - 基站:SMA连接器在蜂窝通信基站中被广泛应用于天线和射频设备之间,确保高效可靠的信号传输。
    - 仪器仪表:在精密测量和测试设备中,SMA连接器可用于校准和匹配系统中的相位调整。
    使用建议
    - 在高振动环境下使用时,确保连接器已正确安装并紧固,以防止松动和信号衰减。
    - 对于高可靠性要求的应用,推荐使用不锈钢材质的连接器,提高整体系统的耐用性和寿命。

    兼容性和支持


    - 兼容性:SMA连接器符合MIL-C-39012和CECC 22110/111标准,与所有符合这些标准的连接器兼容。
    - 支持:Amphenol公司提供全面的技术支持和维护服务,包括产品选型、安装指导和售后维修等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头和插座不能紧密配合 | 确保正确的螺纹锁紧扭矩(7-10 in-lbs),避免过度拧紧导致损坏。|
    | 连接器接触电阻大 | 检查并清洁连接器表面,确保没有污垢或氧化层。|
    | 插拔过程中接触不良 | 更换磨损严重的连接器部件,确保安装牢固。|

    总结和推荐


    Amphenol® RF SMA连接器以其出色的电气性能、宽泛的工作频率范围和耐用性,在多个关键应用领域中表现出色。其独特的材料选择和高度兼容性使其成为各种高可靠性应用的理想选择。对于追求高性能和稳定性的项目,强烈推荐使用这款产品。
    如果您有任何疑问或需要进一步的支持,请联系Amphenol® RF的客户服务部门,他们将竭诚为您服务。

901-9244-2参数

参数
类型 Female Socket,Receptacle,Threaded
颜色 -
基体镀层
配件类型 -
长*宽*高 14.6mm(长度)*5.7mm(高度)
安装方式 法兰安装,焊接安装,贴片安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装
