95278-102B10LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 10pin 3A 760nm 金 黑色 贴片安装
供应商型号: 649-95278-102B10LF
供应商: Mouser
标准整包数: 1

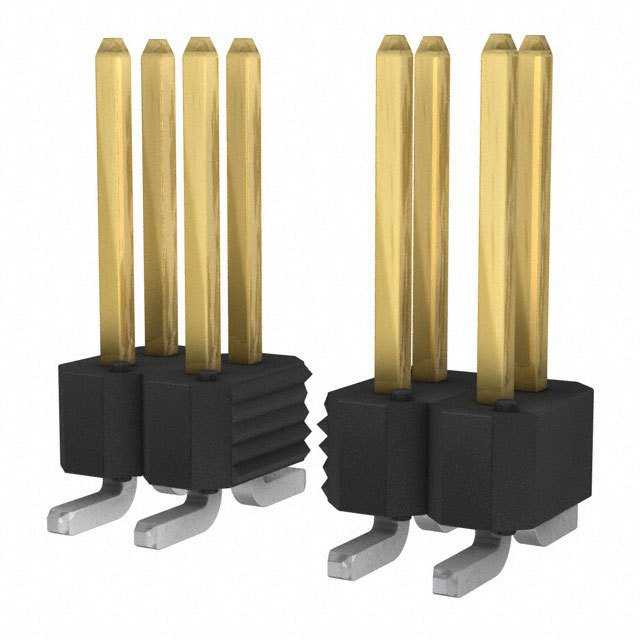

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-102B10LF

95278-102B10LF概述


    产品简介


    产品名称:Duplex Plated Bergstik® II Headers
    类型:插头连接器
    主要功能:
    - 多层镀层:该产品采用双面镀层设计,提高可靠性并增强防腐蚀性能。
    - 多功能连接能力:提供板对板、板对电缆、板对离散线及板对柔性电路的互连能力,适用于垂直和直角方向的一排或多排配置。
    - 环保:符合RoHS标准,无铅设计。
    应用领域:
    - 广泛应用于通信设备、计算机、医疗设备、工业控制等多个领域。

    技术参数


    | 技术规格 | 值 |

    | 插针材料 | 磷青铜合金 UNS C51000 |
    | 绝缘体 | 高温树脂(UL-94-V0阻燃等级) |
    | 插针镀层厚度 | 焊锡尾部 100 µ" 最小厚度 |
    | 接触区镀金厚度 | 按照 MIL-G-45204 标准 |
    | 轴向载荷强度 | 2.0磅 |
    | 绝缘电阻 | ≥ 5,000 兆欧 |
    | 耐压 | 1500V (DC 或 AC, 60Hz) |
    | 电流承载能力 | 3 安培 |
    | 工作温度范围 | -65°C 至 +130°C |
    | 耐热冲击 | -55°C 至 +105°C(尼龙)
    -65°C 至 +130°C(PCT、PPS、LCP) |
    | 耐湿气 | 相对湿度 95%,温度 +40°C,持续 96 小时 |
    | 耐高温寿命 | 105°C,持续 315 小时(尼龙)
    130°C,持续 315 小时(PCT、PPS、LCP) |
    | 焊接能力 | 符合 FCI BUS-19-002 和 MIL-STD-202, Method 208F |

    产品特点和优势


    独特功能:
    - 双层镀层设计提高了产品的抗腐蚀性和可靠性。
    - 高温和高湿度环境下表现出色,适合恶劣工作条件。
    - 多种连接配置选择,灵活性强,满足多种应用需求。
    优势:
    - 环保设计,符合欧盟RoHS指令。
    - 稳定可靠的电气和机械特性,延长产品使用寿命。
    - 强大的耐温范围,确保在各种环境中稳定工作。

    应用案例和使用建议


    应用场景:
    - 用于通信设备中的高速数据传输接口。
    - 计算机主板上的内存条和扩展卡之间的连接。
    - 医疗设备中的信号采集模块。
    使用建议:
    - 在焊接过程中,遵循规定的温度曲线以避免损坏。
    - 连接电缆时,确保插头与插座完全对齐,减少接触不良的风险。
    - 定期检查连接器状态,如发现磨损应及时更换。

    兼容性和支持


    - 本产品可与FCI的Mini PV终端或其他0.025英寸的插针兼容。
    - 供应商提供详尽的技术文档和客户支持,确保快速解决任何技术问题。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接不稳定 | 检查连接器是否完全插入,清洁接触点 |
    | 插针易脱落 | 调整插针固定力度,必要时进行重新校准 |
    | 绝缘失效 | 更换受损的连接器,确保接线正确 |

    总结和推荐


    总结:
    - Duplex Plated Bergstik® II Headers以其稳定的电气和机械特性、良好的耐温能力和环保设计脱颖而出。
    - 多种应用场景和配置选择使其成为多种设备的理想选择。
    推荐:
    - 基于其卓越的性能和广泛的适用性,强烈推荐在需要高性能、可靠连接的应用中使用此产品。

95278-102B10LF参数

参数
间距-配接 2.54mm
针脚数 10pin
颜色 黑色
额定电流 3A
类型 Breakaway,Header,Push-Pull
排数 2
触头镀层厚度 - 配接 760nm
防护等级 -
触头镀层 - 配接
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-102B10LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-102B10LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-102B10LF 95278-102B10LF数据手册
