98414-G10-12LF

厂牌: AMPHENOL
产品描述: Header,Latch Holder 2mm 2 12pin 2A(AC/DC) 760nm 金 奶油色 通孔安装 14mm(长度)*6.1mm(高度)
供应商型号: 649-98414-G10-12LF
供应商: Mouser
标准整包数: 1

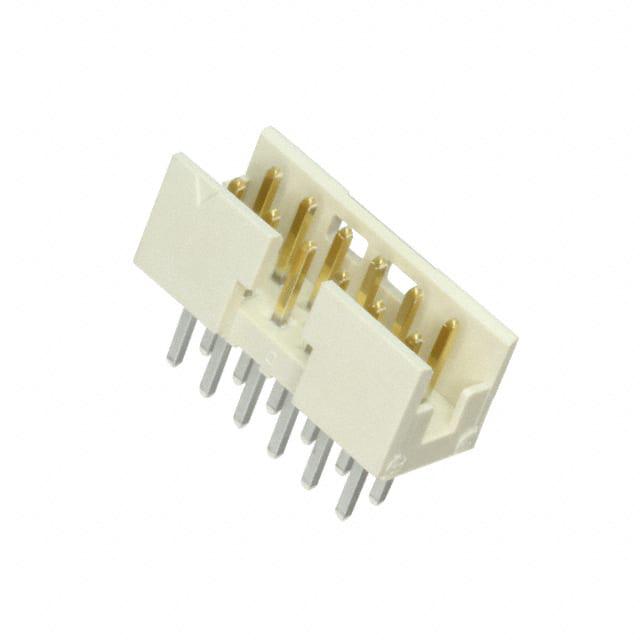

AMPHENOL 矩形连接器 - 针座 - 公插针 98414-G10-12LF

98414-G10-12LF概述

    Minitek® Headers 技术手册综述

    产品简介


    Minitek® Headers 是由 Amphenol FCI 生产的一种 2.00mm 节距的板对板和线对板连接器系统。这类连接器被广泛应用于多种市场和应用场景,包括汽车、通信、数据、工业自动化、医疗等领域。它们提供了模块化且紧凑的解决方案,使得设计更为灵活。这些连接器采用双行配置,并提供多种安装方式,包括垂直和平角安装。此外,它们还支持 Pin-in-Paste(印刷电路板上焊料后再贴装)工艺,以实现高效生产。

    技术参数


    - 材料:外壳为高温热塑塑料(黑色),火焰等级 UL94V-0;针脚为磷青铜,镀层为金和锡,厚度为 1.27µm 镍。
    - 机械性能:针脚保持力至少 7N。
    - 电气性能:连续电流承载能力为 2A;绝缘电阻至少为 1000MΩ;介电强度耐压为 650V。
    - 环境条件:工作温度范围为 -40°C 至 +125°C。
    - 认证:RoHS 兼容,符合欧盟指令 2002/95/IEC。
    - 包装:管式包装或带式包装。
    - 认证与标准:UL94 V-0 与 CSA 认证。

    产品特点和优势


    - 模块化系统:确保互换性,设计更加灵活。
    - 高针脚保持力:至少 7N,提高了连接可靠性。
    - 温度范围宽广:-40°C 到 +125°C,适应恶劣环境。
    - Pin-in-Paste 工艺兼容性:简化装配过程,提高生产效率。
    - 双面连接:支持单行和双行,具有 2A 连续电流能力。

    应用案例和使用建议


    - 汽车领域:用于车载控制系统,确保可靠的数据传输。
    - 通信设备:适用于服务器、通信设备,支持高密度安装。
    - 工业自动化:用于自动化设备的连接,保证信号稳定传输。
    使用建议:选择合适的针脚长度和尾部长度,确保连接器能够正确插入并保持牢固。注意组装时使用适当的焊膏量,避免溢出导致短路。

    兼容性和支持


    - 兼容性:与其他电子元件和设备高度兼容,适用于多种应用场景。
    - 支持和服务:Amphenol FCI 提供全面的技术支持,包括产品培训和技术咨询。

    常见问题与解决方案


    1. 焊接过程中出现虚焊
    - 解决方案:检查焊膏厚度和焊接温度,确保焊点均匀且牢固。

    2. 接触不良
    - 解决方案:确认插针和插座清洁,没有氧化物或污垢,重新插入。
    3. 连接器损坏
    - 解决方案:检查是否有物理损伤,必要时更换新的连接器。

    总结和推荐


    Minitek® Headers 是一款高性能的连接器系统,以其出色的机械和电气性能、宽泛的工作温度范围以及广泛的兼容性而著称。其独特的模块化设计和兼容 Pin-in-Paste 工艺,使其成为多种应用的理想选择。强烈推荐给需要高性能连接解决方案的设计工程师和制造商。
    通过以上分析,我们可以看到 Minitek® Headers 在各种应用场景中表现出色,具备卓越的产品特性和强大的技术支持。对于需要高性能连接解决方案的应用,它是一个非常值得推荐的选择。

98414-G10-12LF参数

参数
颜色 奶油色
额定电流 2A(AC/DC)
间距-配接 2mm
类型 Header,Latch Holder
防护等级 -
排数 2
触头镀层厚度 - 配接 760nm
针脚数 12pin
触头镀层 - 配接
长*宽*高 14mm(长度)*6.1mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

98414-G10-12LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

98414-G10-12LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 98414-G10-12LF 98414-G10-12LF数据手册

98414-G10-12LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.7135 ¥ 14.4791
10+ $ 1.5065 ¥ 12.7299
100+ $ 1.296 ¥ 10.9512
600+ $ 1.2852 ¥ 10.8599
5100+ $ 1.239 ¥ 10.4696
库存: 1436
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.47
直接购买
