95278-101B30LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 30pin 3A 760nm 金 黑色 贴片安装
供应商型号: Q-95278-101B30LF
供应商: 期货订购
标准整包数: 225
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-101B30LF

95278-101B30LF概述


    产品简介

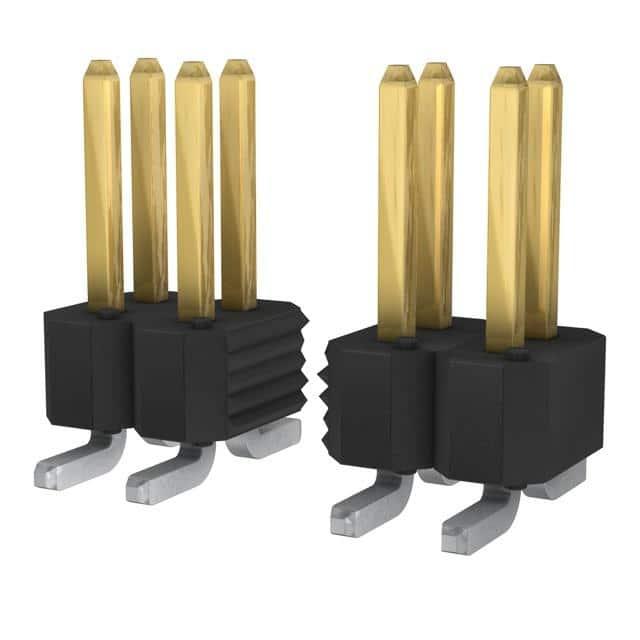

    Duplex Plated Bergstik® II Headers 是一款用于电子互连的高性能连接器产品。它具有多种配置选项,包括垂直单排、双排及三排配置和直角单排、双排配置。这些连接器主要用于板对板、板对电缆、板对离散线以及板对柔性互连等应用场合,适用于各种工业控制、通信设备和消费电子产品中。

    技术参数


    - 工作温度范围: -65°C 至 +130°C
    - 电流额定值: 3 安培
    - 绝缘电阻: ≥ 5,000 兆欧(测试电压为 500 V DC)
    - 耐压测试: 1,500 伏(DC、RMS 或 AC,60 Hz)
    - 焊尾镀层: 最小 100 µ英寸厚的锡铅合金(符合 MIL-P-81728)或纯锡(厚度为 100-150 µ英寸,符合无铅要求)
    - 接触区域镀层: 符合 MIL-G-45204,Type II 的金镀层,底面为 50 µ英寸镍(符合 QQ-N-290,Class 2)
    - 针保持力: ≥ 2.0 磅(施加速率为 0.2 英寸/分钟)

    产品特点和优势


    - 双重镀层设计: 针保持力强,确保长期稳定运行
    - 高可靠性: 在极端温度条件下仍能保持出色的电气性能
    - 兼容多种终端: 可与 FCI 的 Mini PV 终端及其他符合 0.025" 插针标准的插座兼容
    - 环保材料: 满足欧盟 RoHS 要求,符合无铅标准

    应用案例和使用建议


    Duplex Plated Bergstik® II Headers 广泛应用于需要高度可靠互连的场合,例如汽车电子系统、工业控制系统和医疗设备。对于用户来说,使用这种连接器时,建议在高温和高湿度环境下进行充分的预热处理,以确保最佳的性能和使用寿命。

    兼容性和支持


    该产品与 FCI 的 Mini PV 终端及其他符合 0.025" 插针标准的插座兼容。厂商提供了详尽的质量保证计划,包括设备校准、检查条件和样品数量的要求。此外,客户可以联系授权分销商 Mouser Electronics 获取更多支持和服务。

    常见问题与解决方案


    - 问题: 接触不良
    - 解决方案: 确保正确的插针插入方向和力度
    - 问题: 温度过高导致性能下降
    - 解决方案: 使用散热装置并确保周围环境通风良好
    - 问题: 焊接时出现虚焊
    - 解决方案: 调整焊接温度和时间,确保焊接质量

    总结和推荐


    总体而言,Duplex Plated Bergstik® II Headers 是一款高可靠性、多用途的电子互连产品。它的优良性能、高温度范围和广泛的兼容性使其成为众多应用的理想选择。因此,我们强烈推荐这一款连接器产品,特别是对可靠性要求高的应用场景。
    通过以上的详细解析,我们可以看出 Duplex Plated Bergstik® II Headers 不仅具备出色的技术性能,而且具有广泛的应用潜力。在未来的工业设计和电子产品开发中,这款连接器无疑将成为不可或缺的关键部件之一。

95278-101B30LF参数

参数
类型 Breakaway,Header,Push-Pull
额定电流 3A
排数 2
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
颜色 黑色
针脚数 30pin
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-101B30LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-101B30LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-101B30LF 95278-101B30LF数据手册

95278-101B30LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
