95278-101A08LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 8pin 3A 760nm 金 黑色 贴片安装
供应商型号: CAG-95278-101A08LF
供应商: 海外现货
标准整包数: 1

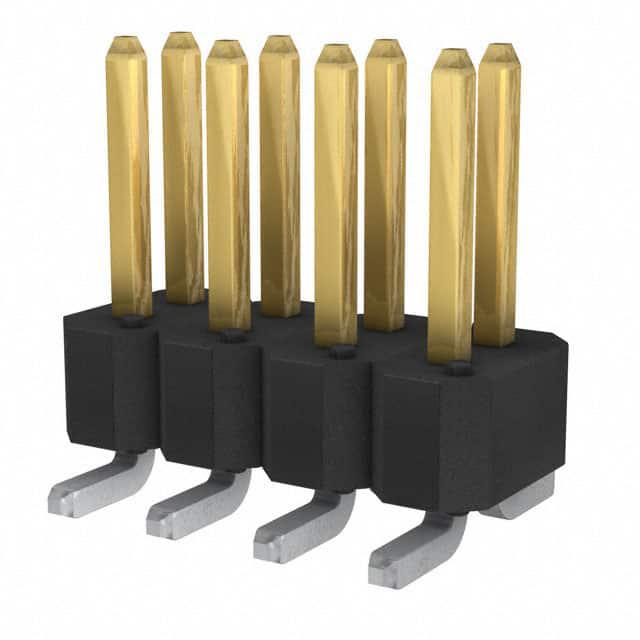

AMPHENOL 矩形连接器 - 针座 - 公插针 95278-101A08LF

95278-101A08LF概述

    BergStik® Headers 技术手册

    1. 产品简介


    BergStik® Headers 是一种高可靠性的插头连接器,适用于多种应用场合。这些直插式无屏蔽接头(Unshrouded Headers)采用热塑性材料制成,具有自定义高度和多排配置选项。这些连接器广泛应用于个人护理设备、家庭护理设备、家庭自动化系统、服务器、存储设备、机器人、可编程逻辑控制器(PLC)及动力工具等领域。

    2. 技术参数


    - 材料
    - 基座:高耐热性热塑性材料
    - 燃烧等级:UL94V-0
    - 插针:磷青铜
    - 镀层:金/ GXT® 或镀镍后镀锡(1.27μm)

    - 机械性能
    - 插针保持力:9N最小

    - 电气性能
    - 电流额定值:3A连续电流
    - 绝缘电阻:5000MΩ最小
    - 耐电压:1500Vrms最小

    - 环境性能
    - 工作温度范围:-65°C 至 +125°C

    - 规格
    - 产品规格:BUS-12-050 / BUS-12-144 (双镀层) / BUS-12-117 (压接型)

    - 认证
    - UL认证:E66906(部分型号)

    3. 产品特点和优势


    - 高耐热材料:适合多种应用场景,包括高温环境。
    - 可定制高度:可以根据应用需求调整高度。
    - 方形接触面:每个接触面质量一致,增加可靠性。
    - 支撑设计:可轻松插入电路板,且压接设计适合1.02mm直径孔。
    - 双镀层:成本效益高,同时提高使用寿命。
    - 焊接兼容:支持回流焊接,适合现代生产流程。
    - 通过DIN认证:符合行业标准,提升信任度。

    4. 应用案例和使用建议


    BergStik® Headers 广泛应用于各类消费电子设备,如空气净化器和清洁机器人,也用于工业控制领域,如服务器和PLC控制器。在实际使用时,需要注意其最大电流限制为3A/触点,并确保在装配过程中避免过度弯曲和过热。
    建议在装配过程中使用适当的工具,并定期检查接触部位的磨损情况。对于需要频繁插拔的应用,应考虑使用耐用性更高的型号。

    5. 兼容性和支持


    BergStik® Headers 与 Dubox® 接收器完全兼容,适用于表面贴装(SMT)、通孔(THT)、压接(PF)和通孔插焊(PIP)等多种终端方式。厂商提供了全面的技术支持和服务保障。

    6. 常见问题与解决方案


    - Q: 插针是否容易损坏?
    - A: 使用过程中请避免过强的力作用于插针,定期检查并更换损坏部件。
    - Q: 连接器是否容易氧化?
    - A: 使用后应及时清理,避免长时间暴露于潮湿环境中。镀金层可以提供较好的防氧化效果。

    7. 总结和推荐


    综上所述,BergStik® Headers 提供了出色的可靠性、耐用性和广泛的适用性,非常适合在高要求的应用环境中使用。强烈推荐使用此系列连接器,特别是在追求高性能和耐用性的应用场景中。
    如果您有任何疑问或需要进一步的技术支持,请联系厂商获取详细资料。

95278-101A08LF参数

参数
触头镀层 - 配接
针脚数 8pin
额定电流 3A
排数 2
颜色 黑色
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 760nm
类型 Breakaway,Header,Push-Pull
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

95278-101A08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-101A08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-101A08LF 95278-101A08LF数据手册

95278-101A08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.7126 ¥ 6.0787
500+ $ 0.652 ¥ 5.5616
1000+ $ 0.6166 ¥ 5.2598
5000+ $ 0.6065 ¥ 5.1734
10000+ $ 0.5964 ¥ 5.0871
50000+ $ 0.5813 ¥ 4.9581
100000+ $ 0.5763 ¥ 4.9154
库存: 300
起订量: 330 增量: 1
交货地:
最小起订量为:100
合计: ¥ 607.87
