67996-112HLF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 2 12pin 3A 760nm 金 黑色 通孔安装 15.24mm(长度)
供应商型号: F-67996-112HLF
供应商: 海外现货
标准整包数: 1

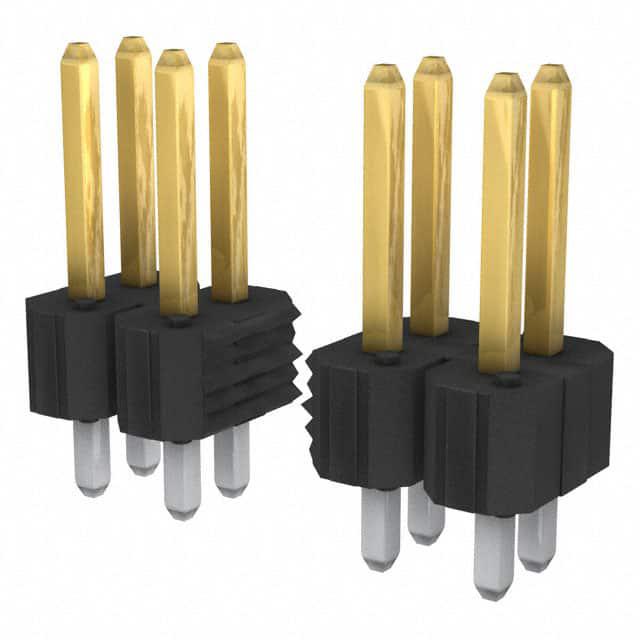

AMPHENOL 矩形连接器 - 针座 - 公插针 67996-112HLF

67996-112HLF概述


    产品简介


    BERGSTIK® / BERGSTIK™ Headers
    BERGSTIK® 和 BERGSTIK™ Headers 是一款专为低功耗应用设计的插头连接器,适用于需要直角或水平分离的应用场景。这些插头通过提供针脚部分实现电气互连,需要与任何匹配的 0.025" 方形针脚插座组合使用以完成连接。它们完全符合无铅标准,并满足欧盟限制有害物质指令(Directive 2002/95/EC)的要求。BERGSTIK® Headers 可用于各种印刷电路板(PCB)安装,包括矩形网格中的直角和水平配置。BERGSTIK™ Headers 则主要用于直角配置。

    技术参数


    - 电流额定值: 5A
    - 电压: 110V
    - 工作温度:
    - 尼龙材料:-65°C 至 105°C
    - PCT、PPS 和 LCP 材料:-65°C 至 130°C
    - 绝缘电阻: ≥ 5000 兆欧
    - 介电强度: 1500 VRMS (针对 0.100 英寸间距)
    - 机械特性:
    - 插针保持力:插入式插针≥ 5.0 磅;后插入插针≥ 2.0 磅
    - 环境条件:
    - 热冲击:-65°C 至 105°C(尼龙),-65°C 至 130°C(PCT、PPS 和 LCP)
    - 高温寿命测试:在 105°C 下进行 250 小时的测试,绝缘电阻≥ 5000 兆欧

    产品特点和优势


    BERGSTIK® / BERGSTIK™ Headers 采用了多种高性能材料和设计,使其在严苛的工作环境下依然能够稳定运行。具体来说,它的主要特点和优势包括:
    - 高可靠性: 绝缘电阻高,耐热冲击,且能够在宽温度范围内保持良好的电气性能。
    - 易于安装: 提供直角和水平两种安装方式,适合不同的电路板布局。
    - 兼容性强: 可与任何符合 0.025" 方形针脚规格的插座兼容。
    - 环保无铅: 符合RoHS标准,对环境友好。
    - 多样化的选择: 提供多种配置和尺寸,适应不同的应用需求。

    应用案例和使用建议


    BERGSTIK® / BERGSTIK™ Headers 广泛应用于消费电子、工业自动化、通信设备等领域。例如,在消费电子中,它们可以用于电视、音响系统和游戏机的内部连接;在工业自动化领域,这些插头可用于电机控制板和传感器模块之间的连接。
    使用建议:
    - 在选择合适型号时,务必确认应用所需的电流、电压和温度范围。
    - 在安装过程中,确保插座和插针匹配,并按照制造商的指引进行正确的焊接操作,以保证连接的可靠性和稳定性。
    - 考虑到长期使用寿命和稳定性,建议选择经过严格测试和认证的产品。

    兼容性和支持


    BERGSTIK® / BERGSTIK™ Headers 与其他标准方形针脚插座完全兼容,可以在广泛的电子设备中使用。供应商提供全面的技术支持,包括安装指南、使用手册以及在线咨询服务,确保用户能够获得最佳的使用体验和帮助。

    常见问题与解决方案


    Q1: 如何确保正确的安装和连接?
    - A1: 请参考制造商提供的安装指南,严格按照说明进行操作,尤其是焊接部分,以避免短路或其他电气故障。
    Q2: 在极端温度下,如何保证产品的可靠性?
    - A2: 产品设计已经考虑到了宽温度范围内的工作需求,确保其能够在规定的温度范围内保持稳定的电气和机械性能。
    Q3: 如何处理连接松动的问题?
    - A3: 检查连接部位是否正确安装并紧固。如有必要,重新焊接或更换插针。

    总结和推荐


    BERGSTIK® / BERGSTIK™ Headers 是一款高度可靠的电子连接器,具备出色的电气特性和广泛的应用范围。无论是家用电子产品还是工业设备,都能发挥其卓越的性能。根据以上分析,我们强烈推荐这款产品,特别是对于那些对可靠性有较高要求的应用场合。

67996-112HLF参数

参数
防护等级 -
排数 2
类型 Header,Push-Pull
针脚数 12pin
颜色 黑色
间距-配接 2.54mm
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
额定电流 3A
长*宽*高 15.24mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

67996-112HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

67996-112HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 67996-112HLF 67996-112HLF数据手册

67996-112HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
